Quartus II 13.0模块化设计

新建工程
工程代码下载

新建工程

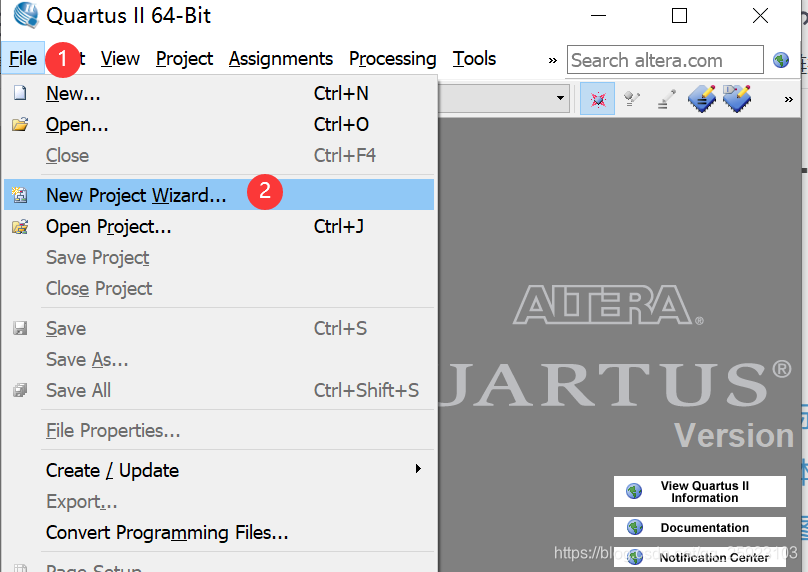

1.点击File➡️New Project Wizard…
在这里插入图片描述

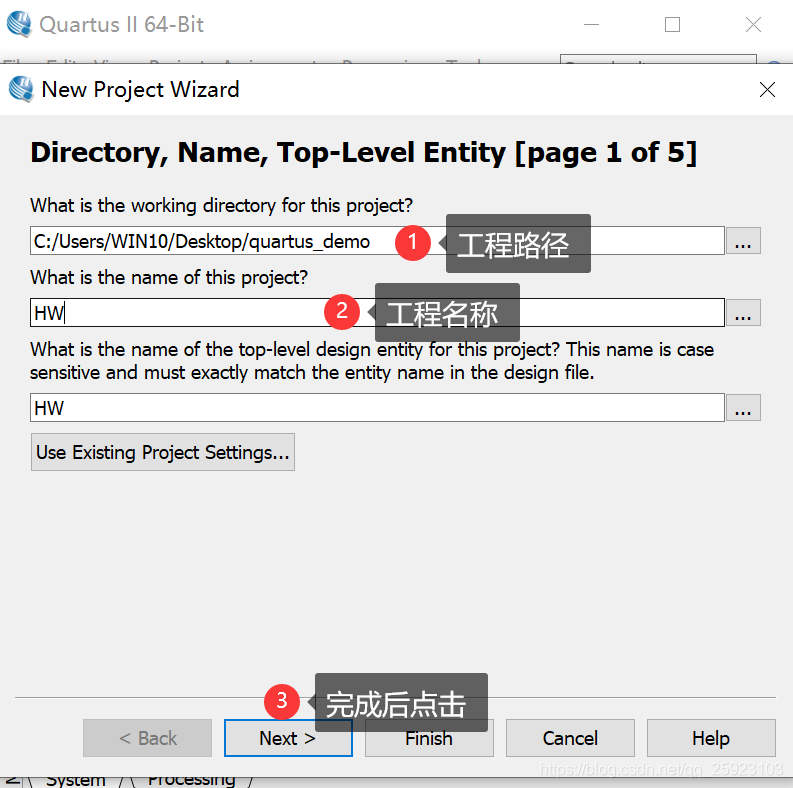

2.1⃣️点击三个点找到工程文件夹📁➡️2⃣️命名工程名
在这里插入图片描述

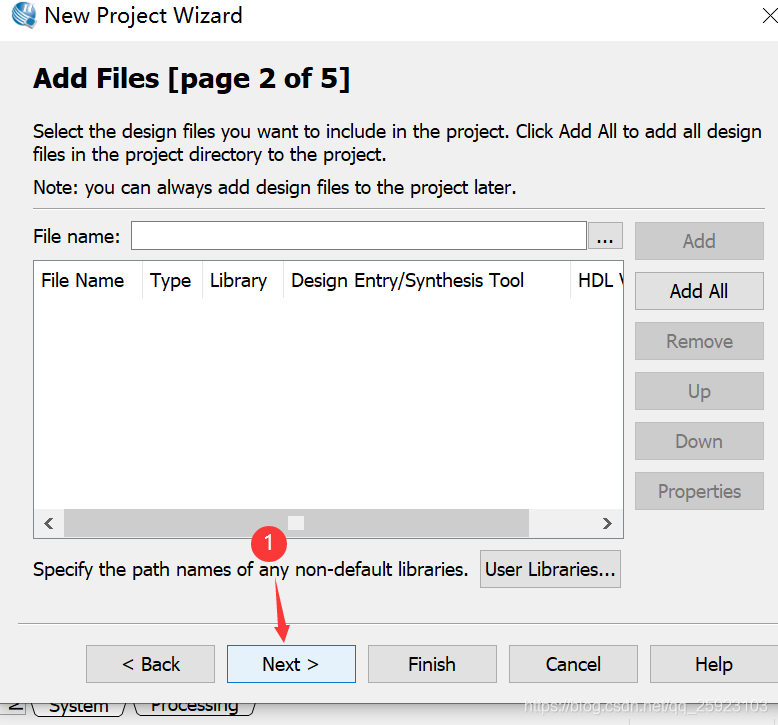

3.下一步

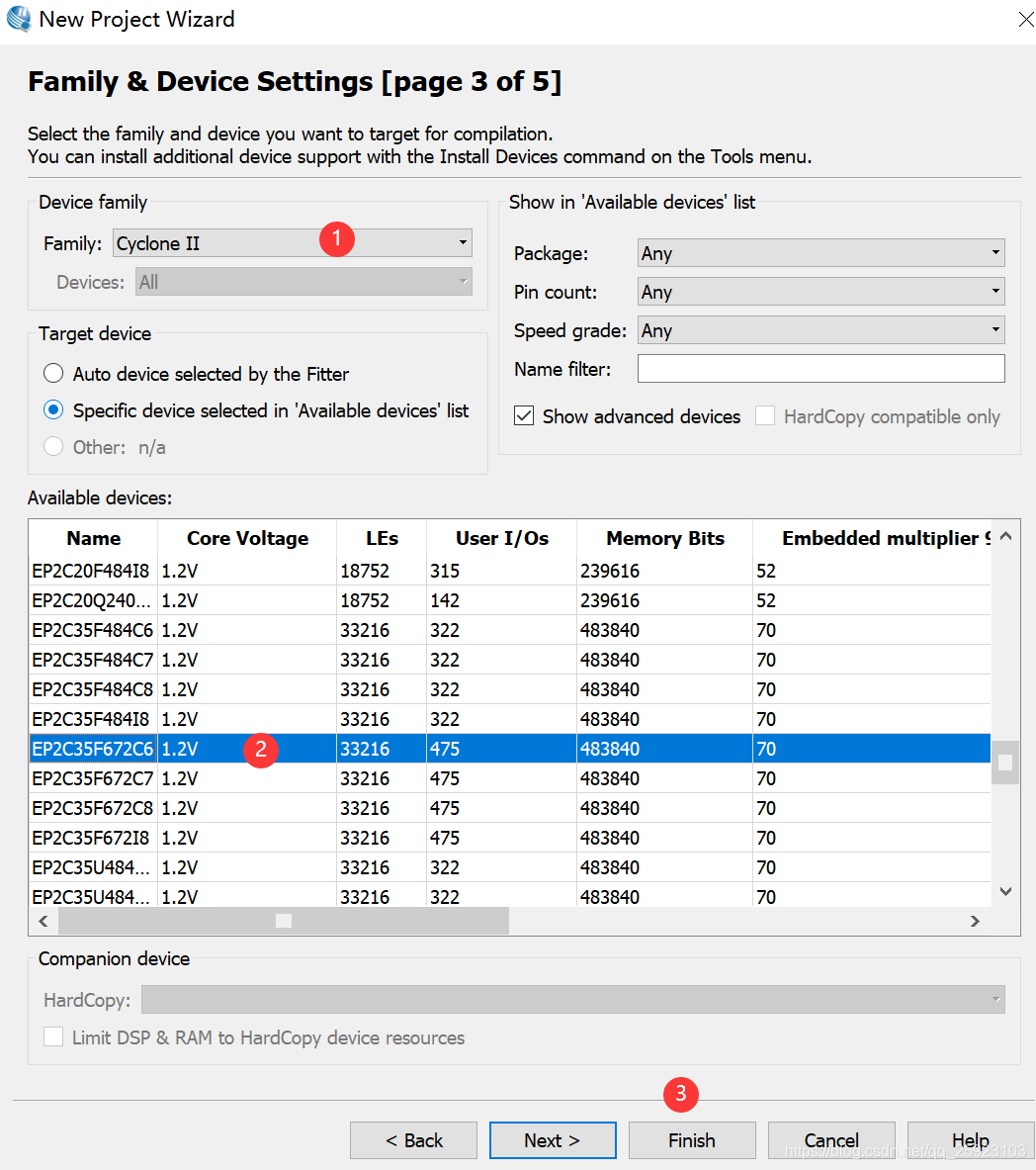

4.选择芯片型号，然后直接finish
在这里插入图片描述

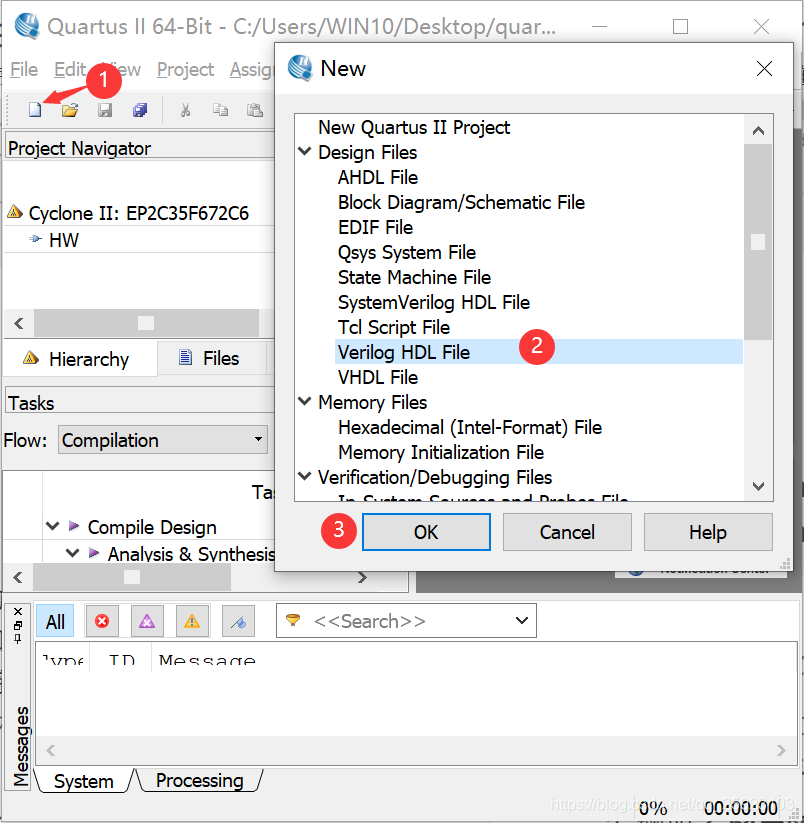

5.新建两个verilog HDL file 文件

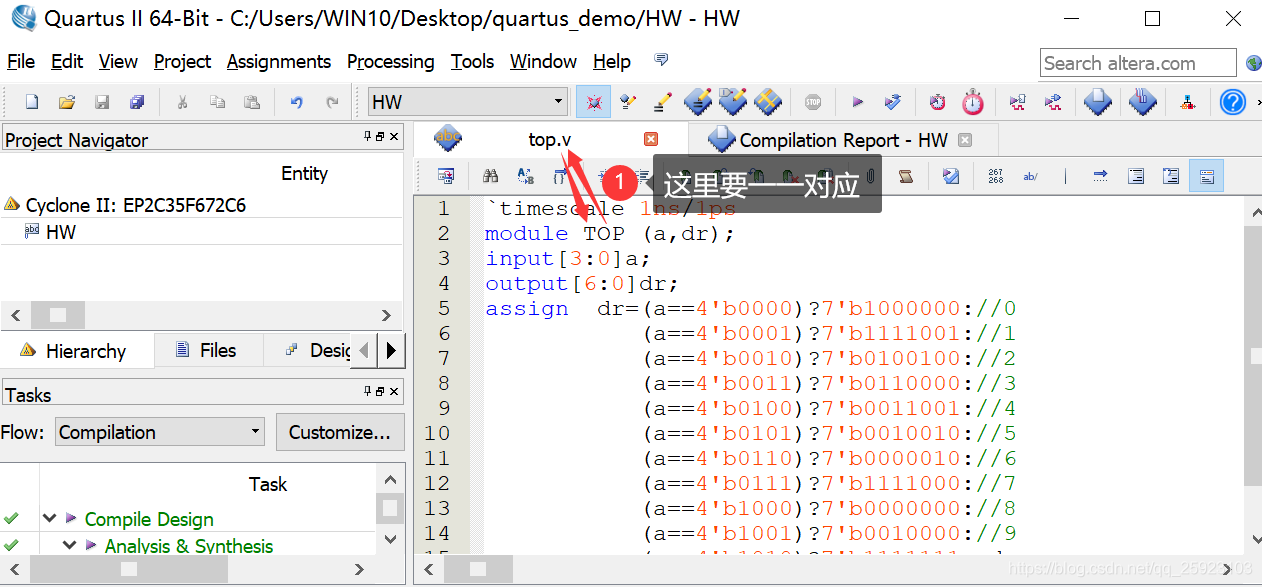

6.新建TOP层的TOP.v文件

在这里插入图片描述

`timescale 1ns/1ps
module TOP (a,dr);
input[3:0]a;
output[6:0]dr;
assign  dr=(a==4'b0000)?7'b1000000://0
			  (a==4'b0001)?7'b1111001://1
			  (a==4'b0010)?7'b0100100://2
			  (a==4'b0011)?7'b0110000://3
			  (a==4'b0100)?7'b0011001://4
			  (a==4'b0101)?7'b0010010://5
			  (
