用Quartus实现2-4线,3-8线,4-16线译码器及控制七段数码管

该博客详细介绍了如何使用Quartus软件设计2-4线、3-8线、4-16线译码器,并通过译码器控制七段数码管显示数字0-9和字母A-F。步骤包括创建工程、编写元件代码、绘制BDF图、分配管脚、编译及下载运行。重点强调了元件创建、管脚命名和配置以及译码器和七段数码管的连接。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基本步骤

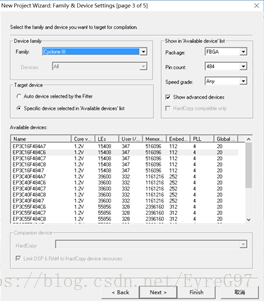

1.创建工程和文件(顶层BDF,还有一个virlog HDL 文件)

牢记工程名与顶层文件名相同,不然会出现can’t find design entitle,从而编译时出现错误。

2.创建元件:

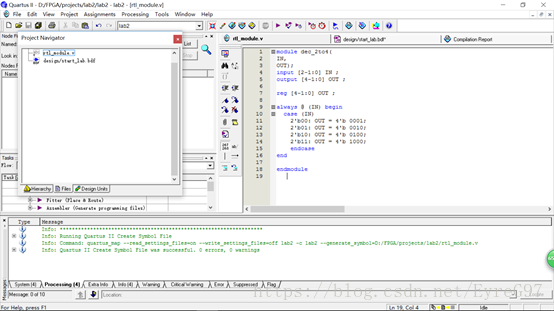

(1)在新工程中创建两个新文件,在File/save as更改文件名和文件地址,在virlog HDL文件中输入代码如下,此代码中包含一个2-4线译码器。

(2).在左侧任务导航(project navigator)中“生成代码文件对应的符号模块(create symbol files for current file”以便在BDF中使用,默认可以调用(enabledocking),没有默认的话记得勾选。

3.使用元件并画BDF图

然后添加输入输出管脚并改名(输出管脚可以命名一组,注意命名格式见上方提示)

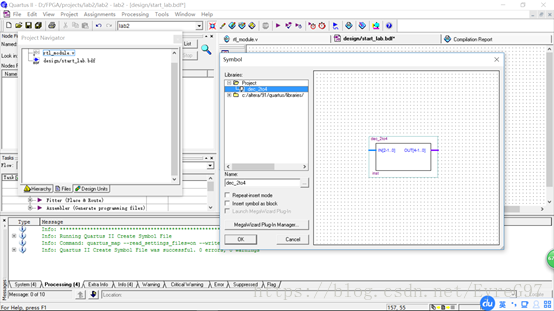

输入口网标式界线,注意内容如图:
