Unity渲染顺序（1）

添加排序层级

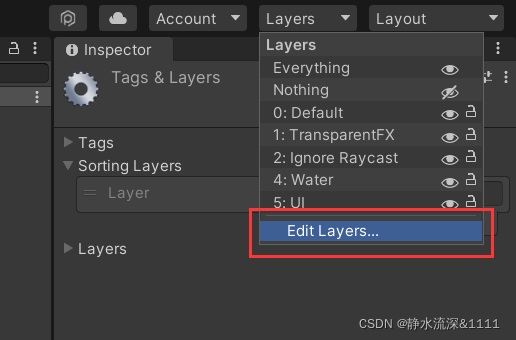

在Unity编辑器的右上角选择Layers 按钮，在下拉菜单中点击Edit Layers…选项，将显示当前Unity的Tags, Sorting Layers，和Layers 编辑选项。

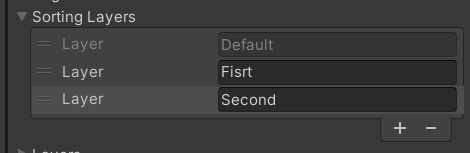

Sorting Layers是Unity中对排序的层级的定义块，在面板中越靠后的排序层级越高。Default 是默认的层级，我们添加First 和 Default 两个排序层级为之后的排序测试做准备。

Canvas

• 简介
  Canvas 组件作为UI对象的承载组件，也就是说UI的对象将经由Canvas才能绘制到我们的屏幕上，任何的UI对象将必须是Canvas组件对象的子节点，当场景中不存在Canvas组件对象，我们创建一个UI,系统将会创建一个Canvas,并且将该对象添加为其的子节点。

• UI在Canvas上的渲染顺序

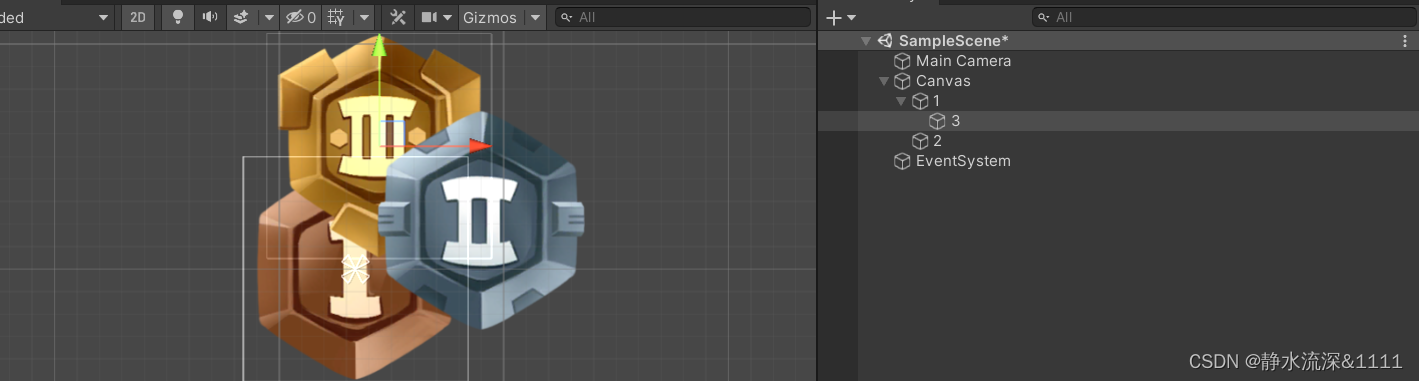

在Canvas中，UI对象的渲染顺序将根据在Canvas中父子关系树状渲染，1，2 处于同级关系，因为2在面板中靠后，所以将先渲染 1，1的子节点3，再渲染 2。

• RenderMode（画布渲染模式）
  前面介绍的是UI对象在画布上的渲染顺序，那么画布在场景中的绘制顺序将由画布的渲染模式决定。

  1. Screen Space - Overlay 模式

     屏幕空间-覆盖模式的画布会填满整个屏幕空间，并将画布下面所有的UI元素置于屏幕的最上层，或则说画布的画面永远“覆盖”在其他普通的3D画面，如果屏幕尺寸被改变，画布将自动改变尺寸来匹配屏幕。

     那么当场景中有多个覆盖模式的画布，它们怎么确认谁的层级更高呢？

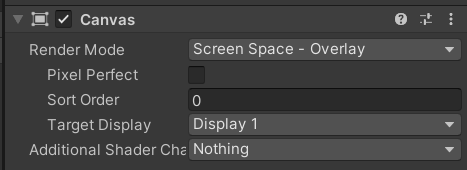

     在覆盖模式下，有一个Sort Order的属性，它是一个Canvas的排序属性，是一个int类型，当他的数值越到，那么Canvas的层级也就越高。

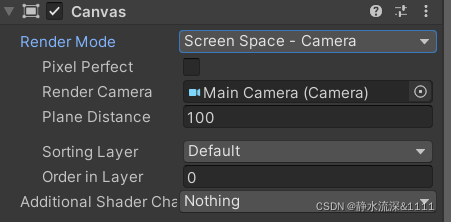

  2. Screen Space - Camera 模式

     屏幕空间-摄影机模式 和 Screen Space - Overlay模式类似，画布也是填满整个屏幕空间，如果屏幕尺寸改变，画布也会自动改变尺寸来匹配屏幕。所不同的是，在该模式下，画布会被放置到摄影机前方。在这种渲染模式下，画布看起来是绘制在一个与摄影机固定距离的平面上。所有的UI元素都由该摄像机渲染。因此摄像机的设置会影响到UI画面。

     为什么要有两个填满空间的画布模式呢？
     覆盖模式下是不需要相机的，也就是它的顺序跟我们的世界是无关的，我们没办法控制画布和2D的物体的渲染先后层级，它总是在2D物体的上面。引入相机模式也是为了让我们的画布可以与2D物体去做层级上的调整。

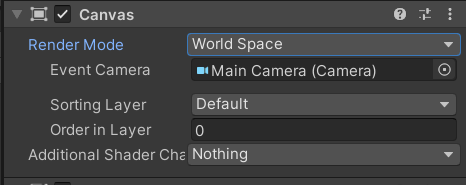

  3. World Space 模式

     世界控件模式，在此模式下，画布被视为与场景中其他普通游戏对象性质相同的游戏物体。
     为什么要引入世界模式
     前两种模式都是覆盖屏幕的，随着分辨率的调整，他们也会不断的调整画布的大小以充满屏幕，而我们可能需要一个固定大小的画布，所以引入了世界控件的模式

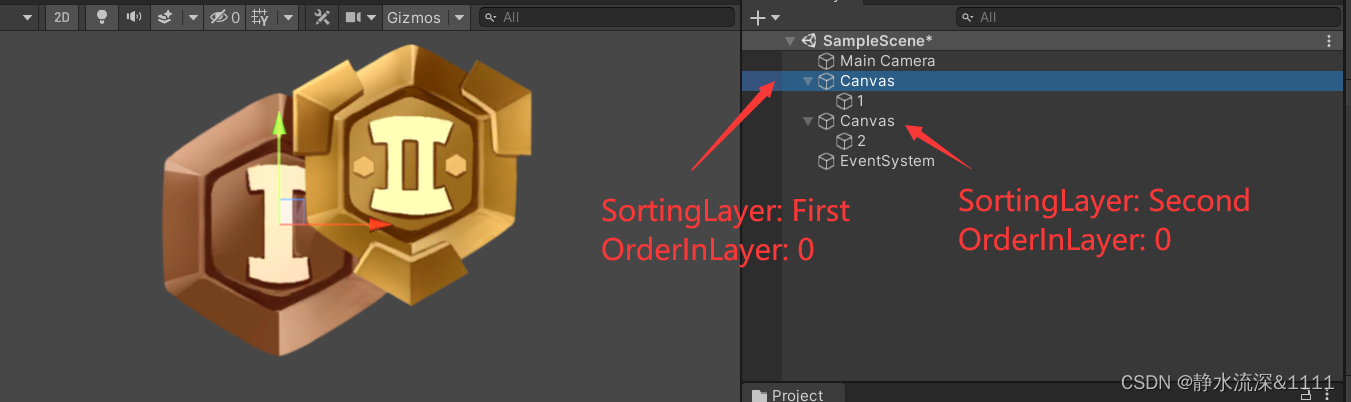

  上述Screen Space 和 World Space 模式的排序层级通过设置SortingLayer 和 Order in Layer的值来确定，在SortingLayer 不同情况下，靠后的层级越高，当SortingLayer 一致的时候，将根据Order in Layer（层级上的排序）的数值越大，排序层级越高。
