本文介绍一种通用滤波器设计方法，适用于计算40dB衰减以内的各种拓扑滤波器。学习此方法需掌握电路原理、拉普拉斯变换及运放特性等知识。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文介绍的方法是一种通用的方法，关键是掌握固定的设计流程，由此可可根据不同拓扑，计算40dB衰减以内的任何滤波器。

学习该方法需要掌握：电路原理中结点电压法、拉普拉斯变换、运放基本性质，还有熟练的计算能力。

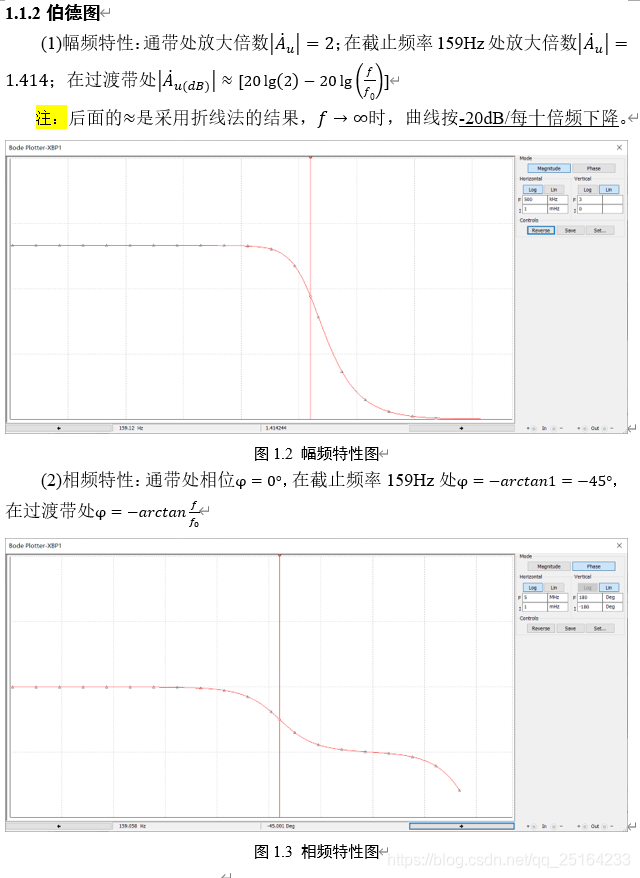

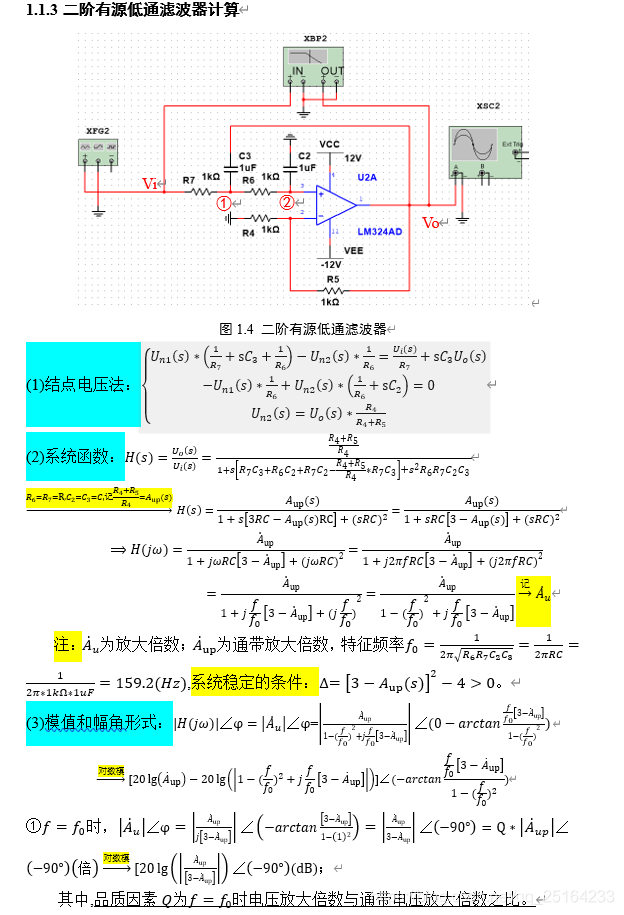

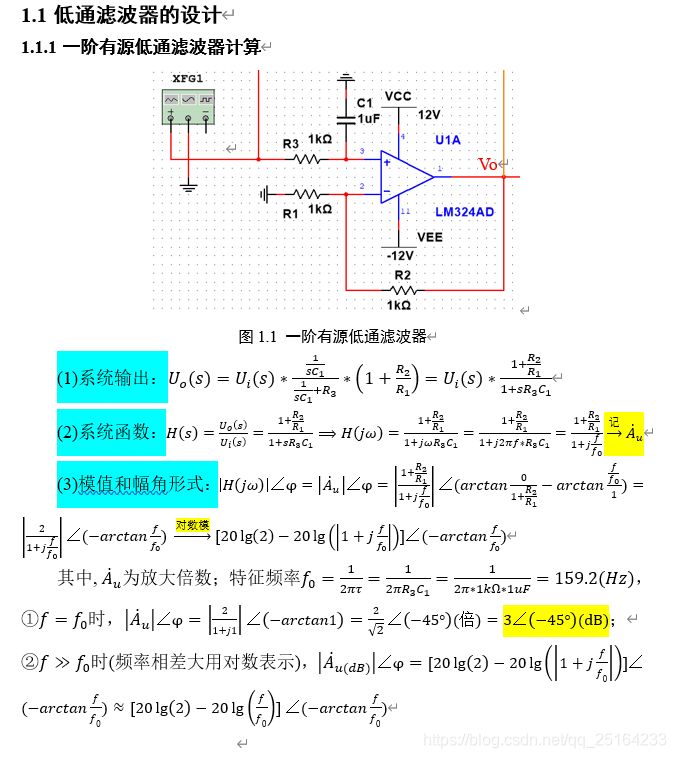

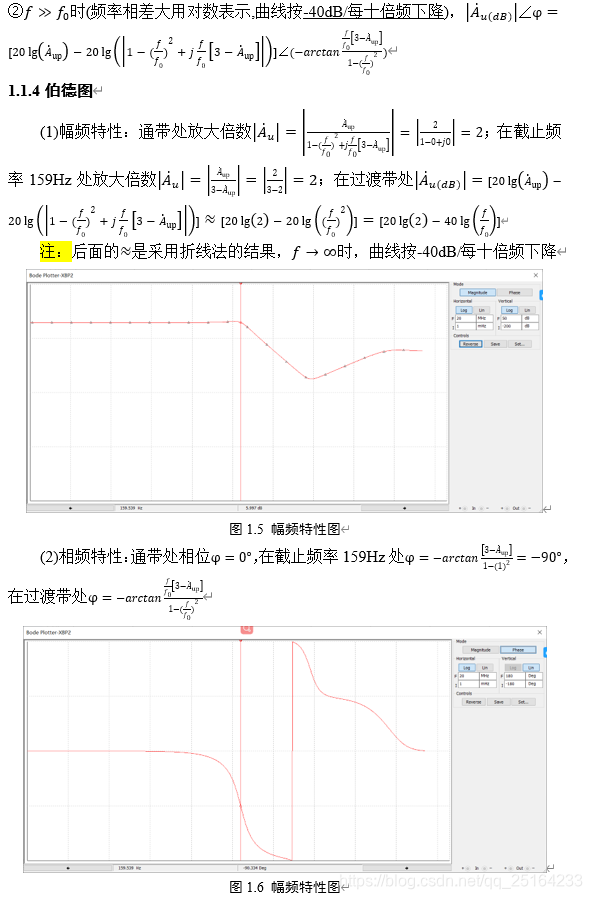

需要源文件的可以关注我的微博，“__程鹏”，回复私信“滤波器”可得
