51单片机-DA数模转换（PWM输出）

1、DAC转换原理和技术指标

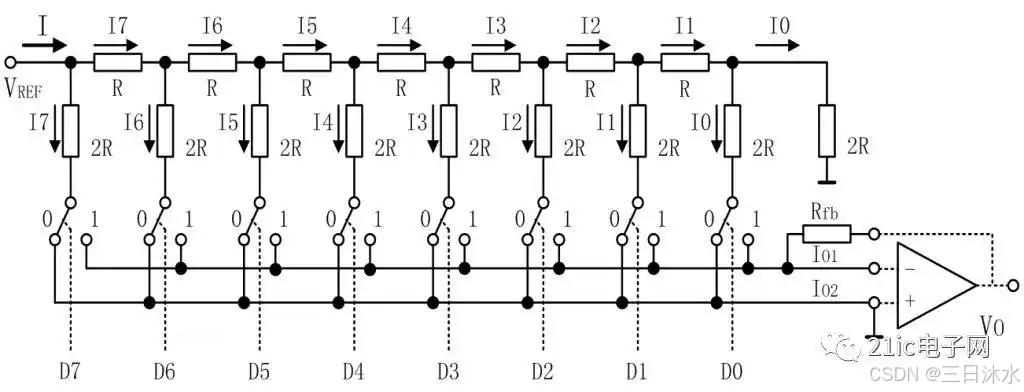

T型电阻网络D/A转换器：

 由图可知，运放两个输入端为 “虚地”，所以电位都约为0，所以无论开关在0或者1，最后两个AR都是并联得R，和电阻R串联又成为2R，以此类推，那么到最前端，相当于两个2R的电阻并联，可知电流I=Vref/R。I7=I/2,I6=1/2*1/2，由此追溯到I0=1/2^8,那么V0只与Vref有关，即V0=Vref*Z/256.(z输入的数字量)

2、D/A转换器的主要性能指标

1、分辨率

分辨率是指输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（电压和电流）的变化量。它反映了输出模拟量的最小变化值。

分辨率与输入数字量的位数有确定的关系，可以表示成FS/(2^N).FS表示满量程输入值，n为二进制位数。对于5V的满量程，采用8位的DAC时，分辨率为5V/256=19.5mV；当采用12位的DAC时，分辨率则为5V/4096=1.22mV。显然，位数越多分辨率就越高。

2、线性度

线性度（也称非线性误差）是实际转换特性曲线与理想直线特性之间的最大偏差。常以相对于满量程的百分数表示。如±1%是指实际输出值与理论值之差在满刻度的±1%以内。

3、绝对精度和相对精度

绝对精度是指在整个刻度范围内，任一输入数码所对应的模拟量实际输出值与理论值之间的最大误差。</
