51单片机-AD模数转换

1、A/D转换器的主要技术指标

1、分辨率

ADC的分辨率是指输出数据量变化一个相邻数码所需输入模拟电压的变化量、常用二进制的位数表示。例如12位ADC的分辨率就是12位，或者说分辨率位满刻度的1/(2^12)。

一个10v满刻度的12位ADC能分辨输入电压变化最小值是10VX1/(2/12)=2.4mV。

2、量化误差

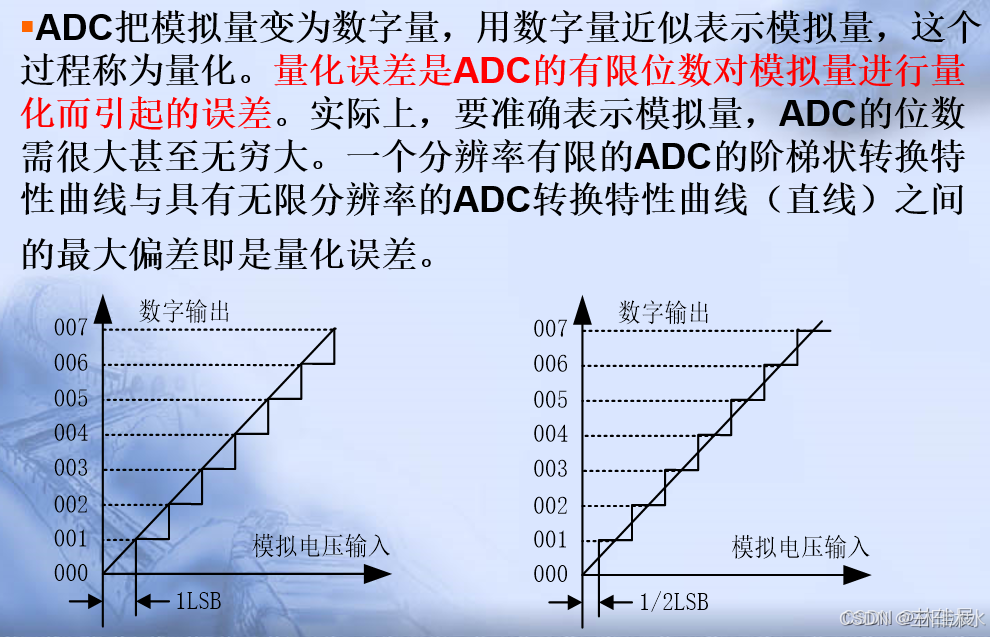

ADC把模拟量变为数字量，用数字量近似表示模拟量，这个过程称为量化。

量化误差是ADC的有限位数对模拟量进行量化而引起的误差。实际上，要准确表示模拟量，ADC的位数需要很大甚至无穷大。一个分辨率有限的ADC的阶梯状转换特性曲线与具有无限分辨率的ADC转换特性曲线（直线）之间的最大偏差即是量化误差。

 3、偏移误差

偏移误差是指输入信号为0时，输出信号不为零的值，所以有时又称为零值误差。假定ADC没有非线性误差，则其转换特性曲线各阶梯中点的连线必定是直线，这条直线与横轴相交点所对应的输入电压值就是偏移误差。

4、满刻度误差

满刻度误差又称为增益误差。ADC的满刻度误差是指满刻度输出数码所对应的实际输入电压与理想输入电压之差。

5、线性度

线性度有时又称为非线性度，它是指转换器实际的转换特性与理想直线的最大偏差。

6、绝对精度

在一个转换器中，任何数码所对应的实际模拟量输入与理论模拟输入之差的最大值，称为绝对精度。对ADC而言，可以在每一个阶梯的水平中进行测量，它包括了所有的误差。

7、转换速率

ADC的转换速率是能够重
