为了深入熟悉Qt的绘画，简单的绘制了一个仪表板就当记录一下熟悉的结果

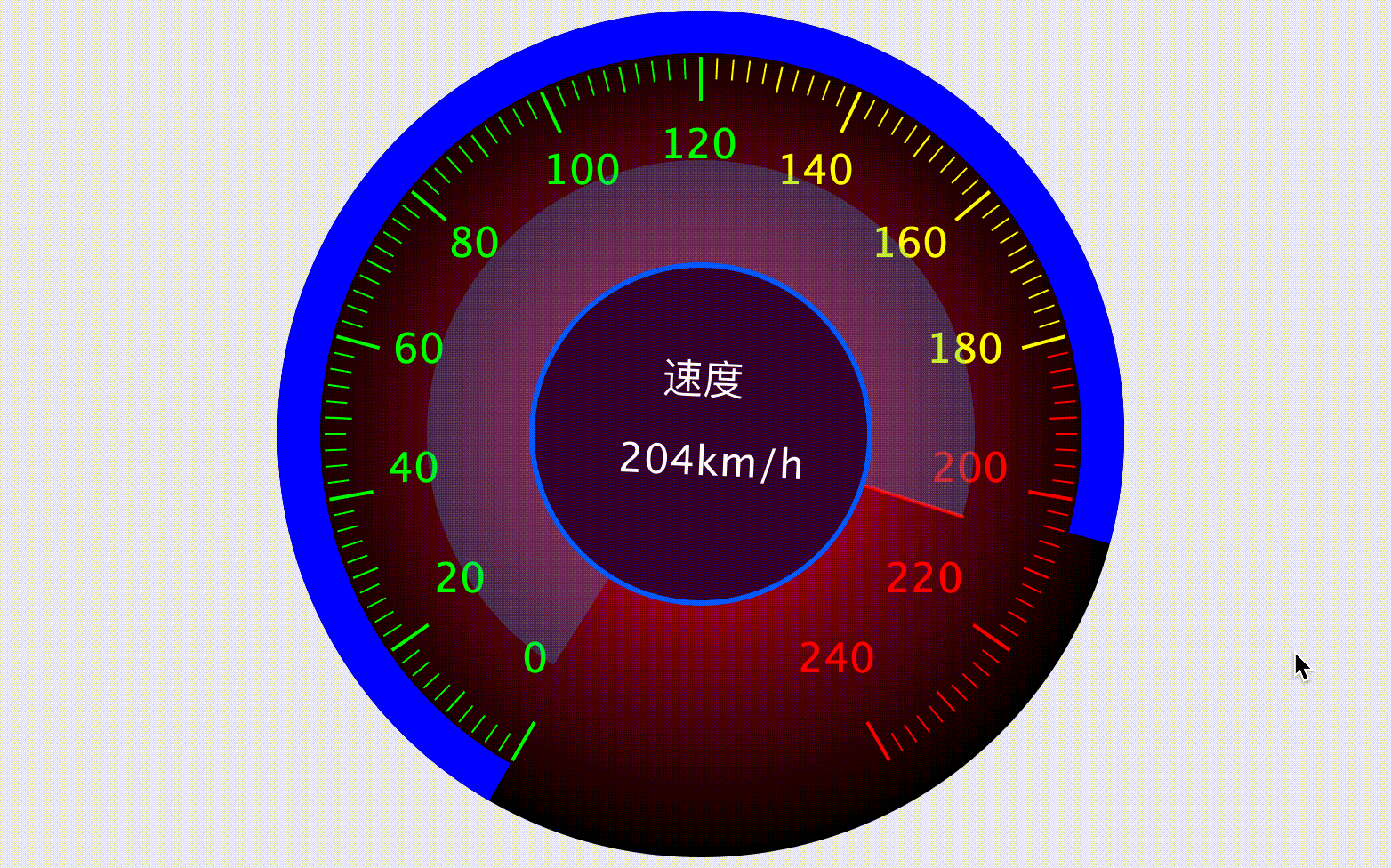

在这里插入图片描述

在这里插入图片描述
绘画逻辑比较简单，直接上代码
根据速度，计算刻度线的颜色

QColor DrewRing::calutePenColor(int num)
{


    if (num <= 120) {


        return Qt::green;
    }
    else if (120 < num && num<= 180){


        return  Qt::yellow;
    }
    else if (180 < num && num <= valueMax){


        return  Qt::red;
    }
}

绘制刻度线和刻度文字

void DrewRing::drawMarkText(QPainter &p)
{


    int radius = qMin(width(), height())/2;
    qreal one = caluteOneValueOneC();
    p.rotate(135);
    p.setPen(QPen(Qt::white, 1));
    p.setFont(QFont("微软雅黑", 15));
    for(int i=valueMin; i<=valueMax; ++i) {



        QColor color = calutePenColor(i);
        p.setPen(color);
        if
