对于modbus通讯时数据发送顺序的理解

最新推荐文章于 2025-04-28 09:12:50 发布
最新推荐文章于 2025-04-28 09:12:50 发布
阅读量7.8k 收藏 21
点赞数 6
分类专栏： modbus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_21805743/article/details/117806219
版权

对于modbus通讯时数据发送数据的过程老是记不住，在此记录下来。

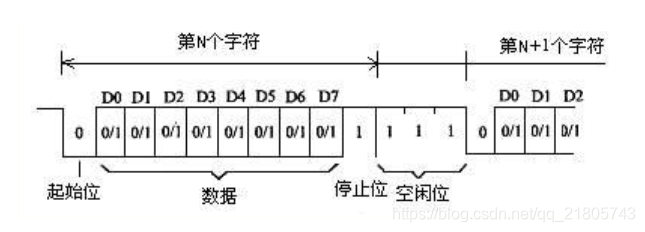

1、对于数据的每一个bit的发送顺序，这个是由uart所决定。Uart传输数据时先传送字符的低位，后传送字符的高位。即低位（LSB）在前，高位（MSB）在后。
在这里插入图片描述
2、对于modbus所读写的保持寄存器的每一个Byte的顺序，这个是有modbus通讯协议所决定的，modbus是采用大端模式读写数据。意味着发送多个字节内容时，是先发送数据的高8位。
寄存器大小 值
16bit 0x1234
发送的第一字节为0x12，然后 0x34。
寄存器大小 值
32bit(float) 13.502735 (0x41580B34)
发送顺序：0x0B 0x34 0x41 0x58
