stm32cubemx设置系统时基的两种方式和区别（systick和timer）

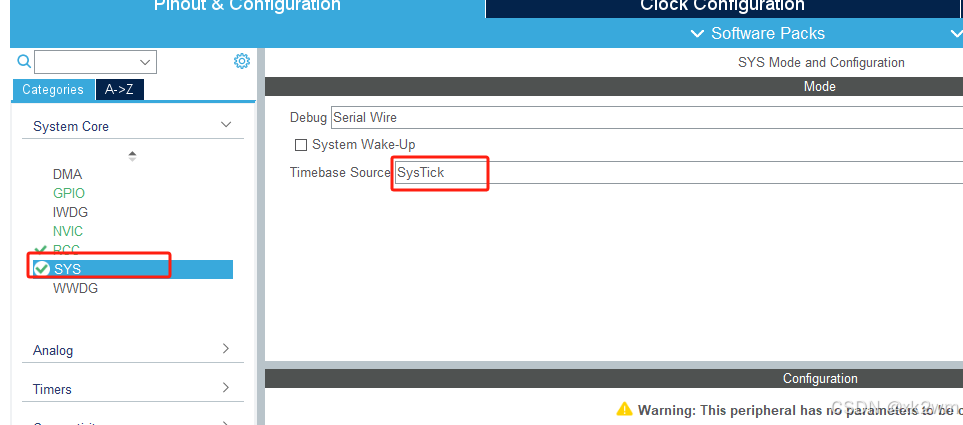

1.用systick作为时基

        用systick作为时基的时候，HAL_Init中的HAL_InitTick函数会通过HAL_SYSTICK_Config函数对systick中断的时间配置为1ms。也就是说用systick作为时基，就要利用到systick的中断，在SysTick_Handler这个中断中，每进一次中断就加一次uwTick的值。例如F429的频率为180MHz，那么在设置SysTick->LOAD的值的时候，就应该设置为180K，才能让中断为1ms一次。这样说比较抽象，看代码讲解吧。

__weak HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
{
  /* Configure the SysTick to have interrupt in 1ms time basis*/
  if (HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) > 0U)
  {
    return HAL_ERROR;
  }

  /* Configure the SysTick IRQ priority */
  if (TickPriority < (1UL << __NVIC_PRIO_BITS))
  {
    HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 0U);
    uwTickPrio = TickPriority;
  }
  else
  {
    return HAL_ERROR;
  }

  /* Return function status */
  return HAL_OK;
}

这个就是HAL_Init在执行过程中会执行到的HAL_InitTick函数，需要说明的是，这个是默认选择了systick为时基的，如果我们在用stm32cubemx设置时基为tim的时候，这个弱定义的函数就会被覆盖，重新定义的HAL_InitTick函数是下面第2部分用tim作为时基用到的。

以systick为时基用到的就是上面的函数实现，只看第一个if语句

首先SystemCoreClock在还没有执行SystemClock_Config这个系统时钟配置之前，被默认设置为16M，当然这个16M不用管，因为在执行完SystemClock_Config后，会被赋值为180M。这个180M是在SystemClock_Config函数里面设置的，当然是因为你在配置时钟的时候做了相应的设置，然后经过HAL_RCC_ClockConfig这个函数，在这个函数中对SystemClock_Config做了相应的赋值，才得到的180M。

  /* Update the SystemCoreClock global variable */
  SystemCoreClock = HAL_RCC_GetSysClockFreq() >> AHBPrescTable[(RCC->CFGR & RCC_CFGR_HPRE)>> RCC_CFGR_HPRE_Pos];

  /* Configure the source of time base considering new system clocks settings */
  HAL_InitTick (uwTickPrio);

  return HAL_OK;

上面的语句就是HAL_RCC_ClockConfig函数内对SystemClock_Config赋值的语句，可以看到，在赋值完以后，又调用了HAL_InitTick函数，也就是说又要调用一次HAL_SYSTICK_Config来配置一下systick的中断，上面没讲到怎么配置中断，那就直接看代码，最后HAL_SYSTICK_Config函数会进到下面的函数中，可以看到在赋值重装载寄存器，并且设置了systick中断优先级，最后就是使能中断了，这里重装载寄存器值是180K，因为180MHz周期是1/180us，要是的HAL_Delay是1ms的延时，那就得1/180us * 180k = 1ms，也就是计数值跑完刚好1ms。

__STATIC_INLINE uint32_t SysTick_Config(uint32_t ticks)
{
  if ((ticks - 1UL) > SysTick_LOAD_RELOAD_Msk)
  {
    return (1UL);                                                   /* Reload value impossible */
  }

  SysTick->LOAD  = (uint32_t)(ticks - 1UL);                         /* set reload register */
  NVIC_SetPriority (SysTick_IRQn, (1UL << __NVIC_PRIO_BITS) - 1UL); /* set Priority for Systick Interrupt */
  SysTick->VAL   = 0UL;                                             /* Load the SysTick Counter Value */
  SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |
                   SysTick_CTRL_TICKINT_Msk   |
                   SysTick_CTRL_ENABLE_Msk;                         /* Enable SysTick IRQ and SysTick Timer */
  return (0UL);                                                     /* Function successful */
}

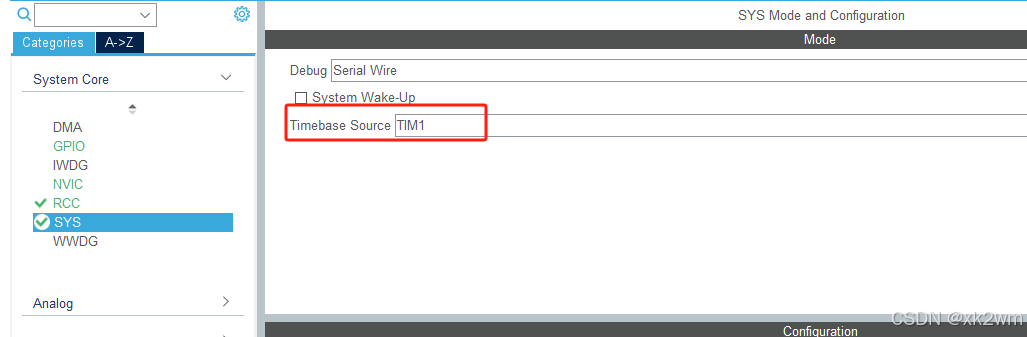

2.用tim作为时基

tim作时基的情况，会重新有个文件，比如笔者用的tim1，HAL_InitTick的实现是在stm32f4xx_hal_timbase_tim.c文件中，而一systick为时基的时候，HAL_InitTick是在stm32f4xx_hal.c文件中实现的，而且还是个弱定义的，也就是为了不以systick为时基的时候能去重新定义做的准备。

HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
{
  RCC_ClkInitTypeDef    clkconfig;
  uint32_t              uwTimclock = 0U;

  uint32_t              uwPrescalerValue = 0U;
  uint32_t              pFLatency;
  HAL_StatusTypeDef     status;

  /* Enable TIM1 clock */
  __HAL_RCC_TIM1_CLK_ENABLE();

  /* Get clock configuration */
  HAL_RCC_GetClockConfig(&clkconfig, &pFLatency);

  /* Compute TIM1 clock */
  uwTimclock = 2*HAL_RCC_GetPCLK2Freq();

  /* Compute the prescaler value to have TIM1 counter clock equal to 1MHz */
  uwPrescalerValue = (uint32_t) ((uwTimclock / 1000000U) - 1U);

  /* Initialize TIM1 */
  htim1.Instance = TIM1;

  /* Initialize TIMx peripheral as follow:
  + Period = [(TIM1CLK/1000) - 1]. to have a (1/1000) s time base.
  + Prescaler = (uwTimclock/1000000 - 1) to have a 1MHz counter clock.
  + ClockDivision = 0
  + Counter direction = Up
  */
  htim1.Init.Period = (1000000U / 1000U) - 1U;
  htim1.Init.Prescaler = uwPrescalerValue;
  htim1.Init.ClockDivision = 0;
  htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim1.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;

  status = HAL_TIM_Base_Init(&htim1);
  if (status == HAL_OK)
  {
    /* Start the TIM time Base generation in interrupt mode */
    status = HAL_TIM_Base_Start_IT(&htim1);
    if (status == HAL_OK)
    {
    /* Enable the TIM1 global Interrupt */
        HAL_NVIC_EnableIRQ(TIM1_UP_TIM10_IRQn);
      /* Configure the SysTick IRQ priority */
      if (TickPriority < (1UL << __NVIC_PRIO_BITS))
      {
        /* Configure the TIM IRQ priority */
        HAL_NVIC_SetPriority(TIM1_UP_TIM10_IRQn, TickPriority, 0U);
        uwTickPrio = TickPriority;
      }
      else
      {
        status = HAL_ERROR;
      }
    }
  }

 /* Return function status */
  return status;
}

这里和以systick的方式看起来不一样，其实还是一样的，其实HAL_InitTick的目的都一样就是为将时基配为1ms然后供给给HAL_Delay来做1ms的延时，那么既然如此，那是不是可以推测出这里tim就是要设置一个1ms进一次中断的配置，进一次tim的中断，就还是将HAL_Delay里面那个用来对比延时时长的全局变量加1，这个很好验证，就是观察一下tim的中断处理函数里面做了什么，HAL库里就直接看tim的回调函数就行了：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM1) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */

  /* USER CODE END Callback 1 */
}

HAL_IncTick从函数名都能看出，这就是在对tick数进行增加

__weak void HAL_IncTick(void)
{
  uwTick += uwTickFreq;
}

 也就是这个uwTick数在进一次tim中断后就加1，进一次就是1ms，HAL_Delay里

__weak uint32_t HAL_GetTick(void)
{
  return uwTick;
}

用HAL_GetTick来获取这个值，然后用每次获取的这个值减去刚进入HAL_Delay的时候的那个时间的这个变量的值做减法，就是进了多少次tim的中断，也就是过了多少ms，用这个两个的差值与HAL_Delay传入的参数值（这个参数值就是延时多少ms的数值）做对比，当比它大的时候，结束while循环，也就是延时时间到了，退出函数。

__weak void HAL_Delay(uint32_t Delay)
{
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  /* Add a freq to guarantee minimum wait */
  if (wait < HAL_MAX_DELAY)
  {
    wait += (uint32_t)(uwTickFreq);
  }

  while((HAL_GetTick() - tickstart) < wait)
  {
  }
}
