Qt基于QGraphicsObject自定义图元并实现简单的动画

Qt基于QGraphicsObject自定义图元并实现简单的动画

Qt 图形的绘制 可以是QPainter方法直接绘制，另一种方法就是通过继承QGraphicsItem类来定制自己的图元类，这样就可以根据自己的需求来制作它的形状、颜色、属性以及交互等。但是这样的图元会存在一个缺点，那就是不能使用Qt的信号/槽机制，也不能使用Qt属性系统，也不能使用Qt的动画框架实现动画。

在Qt已经考虑到了这些问题，QGraphicsObject应运而生。QGraphicsObject同时继承于QObject和QGraphicsItem。这样自定义图元既可以获得QGraphicsItem中写好的图元特性又能使用信号/槽机制方便信息传递，还可以使用Qt的动画框架。

动画框架的好处在于，在单线程的UI设计中，可以实现不同的图元的各自的动画效果。

举例;

实现这样的效果：在场景中添加自定义图元，利用QQPropertyAnimation 动画框架实现动画。

过程：

1、新建一个的项目，命名可以自定义 如graphicObjectDemo。

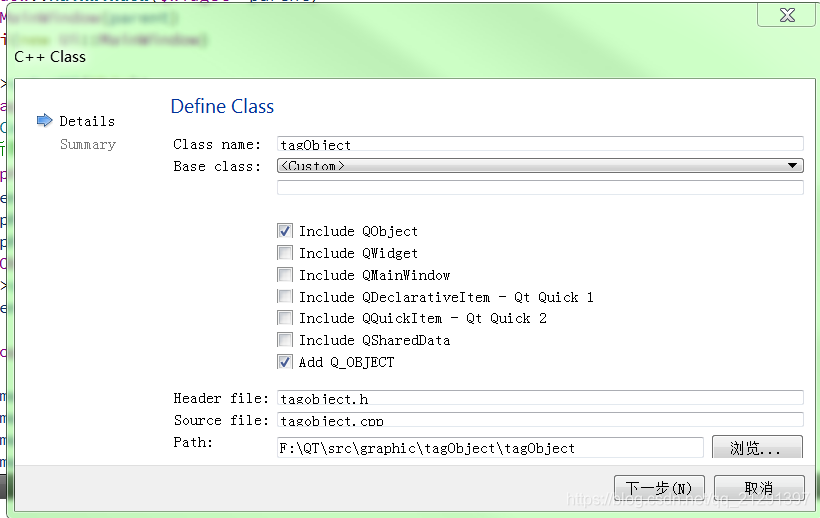

2、添加类tagObject ：

注意:如果该类要使用信号机制，记得一定要勾选include QObject、Add Q_OBJECT 。

改写 tagObject.cpp

#include "tagobject.h"
#include <QPainter>

tagObject::tagObject()
{
    brushColor = Qt::lightGray;
    setFlag(QGraphicsItem::ItemIsFocusable);
    setFlag(QGraphicsItem::ItemIsMovable);
}



QRectF tagObject::boundingRect() const
{
    qreal adjust = 0.5;
    return QRectF(-25 - adjust, -25 - adjust,
                  50 + adjust, 50 + adjust);
}

void tagObject::paint(QPainter *painter, const QStyleOptionGraphicsItem *option,
                   QWidget *widget)
{

    painter->setBrush(brushColor);
    // 各个点的坐标
    static const QPointF points[3] = {QPointF(-8, 8), QPointF(8, 8), QPointF(0,-8)};
    painter->drawPolygon(points, 3);

}

tagOBject.h

#ifndef TAGOBJECT_H
#define TAGOBJECT_H

#include <QObject>
#include<QGraphicsObject>

class tagObject:public QGraphicsObject
{
    Q_OBJECT
public:
    tagObject();

    QRectF boundingRect() const;
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option,
                  QWidget *widget);
    void setColor(const QColor &color) { brushColor = color; }

    QColor brushColor;

};

改写mainwindows.cpp 函数，主要是完成如下几个任务创建场景，创建视图，添加图元，加载动画。具体代码如下：

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "tagobject.h"
#include <QGraphicsView>
#include <QGraphicsScene>
#include <QAbstractAnimation>
#include<QPropertyAnimation>


MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    QGraphicsView *graphicsView  = new QGraphicsView() ;   //新建一个视图
    setCentralWidget(graphicsView);
    //新建一个场景，并将这个场景可视
   QGraphicsScene *_scene = new QGraphicsScene(this);  // 新建一个场景
    _scene->setItemIndexMethod(QGraphicsScene::NoIndex);
    graphicsView->setScene(_scene);
    graphicsView->show();
    tagObject *tg = new tagObject();    //创建图元对象
    tg->setColor(QColor(100,100,250));  // 设置颜色
    _scene->addItem(tg);                //将图元添加到场景中


   //加载动画机制，实现动画
    QPropertyAnimation * animation1 =  new QPropertyAnimation(tg,"pos");

    animation1->setDuration(2000);
    animation1->setStartValue(QPoint(0, 0));
    animation1->setEndValue(QPoint(300, 300));
    animation1->setEasingCurve(QEasingCurve::OutQuad);

    animation1->start(QAbstractAnimation::KeepWhenStopped);
}

MainWindow::~MainWindow()
{
    delete ui;
}

总结: Qt动画机制使用还是很简单。在项目中，为了实现更好的UI效果，往往会用到它。
