PCB审核规则

本文详细介绍了PCB设计中的安全间距规则,包括铺铜板边/槽、板边-导线、V割、字符、过孔、线宽和线距等关键参数的标准值。推荐了适用于不同层数PCB的过孔尺寸,并提供了通用的过孔配置选项。此外,还提及了焊接焊盘和BGA设计的一般指导原则,确保PCB制造过程中的可靠性与质量。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

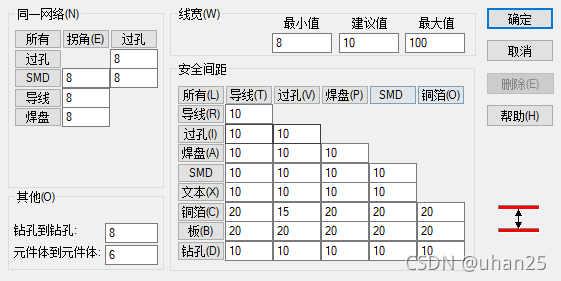

1、安全间距规则

参考

铺铜 板边/槽:0.3mm(12mil)



板边 - 导线:0.5mm(20mil)

V割:25mil

字符:0.15mm(6mil)/1mm(40mil)

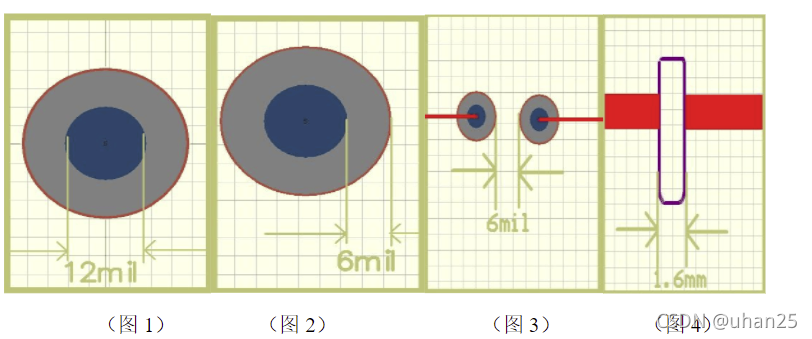

过孔:0.3mm(12mil)/0.3mm(24mil)(单双面板)

           0.2mm(8mil)/0.45mm(18mil)(四、六层)

孔间:0.254mm(10mil)

 推荐过孔

 0.2mm(8mil)/0.457mm(18mil)(四、六层)

0.3mm(12mil)/0.5mm(20mil)(通用)

0.36mm(14mil)/0.72mm(28mil)(通用)

0.6096mm(24mil)/0.9144mm(36mil)(通用)

线宽:通常为10mil(最小8mil,特殊情况下可到6)

线距:通常为10mil(最小8mil,特殊情况下可到6)

参考:焊接焊盘和BGA设计规则-技术指导-服务指引-嘉立创PCB打样专业工厂-线路板打样

务指引-嘉立创PCB打样专业工厂-线路jialic板打样

嘉立创PCB板设计标准 - 百度文库
