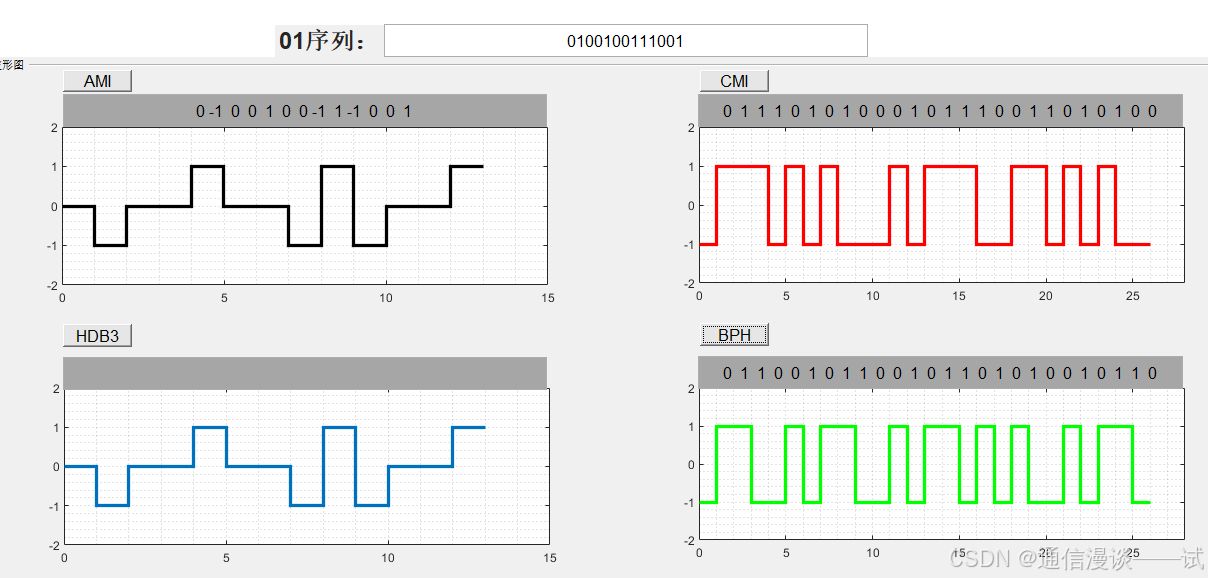

HDB3、AMI、CMI的MATLAB GUI

1、HDB3码
HDB3码，即三阶高密度双极性码，保持了AMI码的优点，克服其缺点，使连“0”个数不超过三个
编码规则：
(1)先检查消息码的连“0”个数。当连“0”数目小于等于3个时，与AMI码的编码规则一致，即将消息码的“1”(传号)交替地变换为“+1”和“-1”，“0”(空号)保持不变；
(2)当连“0”数目超过3个时，将每4个连“0”化作一小节，用“000V”替代。V(取值+1或-1)应与其前一个相邻的非“0”脉冲的极性相同，V又称为破坏脉冲；
(3)相邻的V码极性必须交替。当V码取值能满足(2)中的要求，但不能满足(3)中的要求，则将“0000”用“B00V”代替，B的取值与V的极性一致，称为调节脉冲；
(4)V码后面的传号码极性也要交替
译码：每一个破坏脉冲V总是与前一非“0”脉冲同极性。V符合及其前面的三个符合必是连“0”符合，恢复为4个连“0”码，再将“±1”变成“1”得到原消息码
HDB3码，具有AMI码的优点，还将连“0”码限制在3个以内，使得接收时能保证定时信息的提取
A律PCM四次群以下的接口码型均为HDB3码
A律PCM的名词解释：
A律是PCM非均匀量化中的一种对数压扩形式，数字脉冲编码调制（PCM）是模拟信号数字化的基本方法，PCM包括采样、量化、编码三个步骤，其中量化是对抽样值的取值离散，根据量化间隔的不同选取分为均匀量化和非均匀量化，非均匀量化可以有效地改善信号的量化信噪比。语音信号的量化常采用ITU建议的两种对数形式的非均匀量化压缩特性：A律和μ律，A律编码主要用于30/32路一次群系统， A律PCM用于欧洲和中国。

2、AMI码
AMI码，即传号交替反转码，编码规则是将消息码的“1”(传号)交替地变换为“+1”和“-1”，“0”(空号)保持不变

AMI码对应的波形是具有正、负、零三种电平的脉冲序列。单极性波形的变形，“0”对应零电平，“1”交替对应正、负电平
AMI码的优点：没有直流成分，且高、低频分量少，能量集中在频率为1/2码速度处；编解码电路简单，且可利用传号极性交替观察误码情况
如果它是AMI-RZ波形，接收后只要全波整流，就可变为单极性RZ波形，从中可以提取位定时分量。
AMI码的缺点：当原信码出现长连“0”串时，信号的电平长时间不跳变，造成提取定时信号的困难。

3、CMI码

即传号反转码，是一种双极性二电平码
编码规则：“1”码交替用“1 1”和“0 0”两位码表示，“0”码固定地用“0 1”表示

CMI码易于实现，含有丰富的定时信息。由于“1 0”为禁用码组，不会出现三个以上连码，可用于宏观检错
目前CMI码被ITU-T推荐为PCM四次群的接口码型，有可用于速率低于8.448Mb/s的光缆传输系统中
