概述

定时器应用demo_timer application展示了如何使用定时器中断和软件中断，实现了如下功能：

所有中断均注册为非向量中断
定时器中断运行5次
软件中断运行5次

中断与异常

在RISC-V体系架构中，中断处理和异常处理都属于异常。严格来说，异常分为同步异常和异步异常（中断）。同步异常是处理器执行某条指令而直接导致的异常，如执行非法指令，对齐错误，系统调用ECALL，调试异常等。异步异常是处理器顺序执行程序指令的过程中突然被打断，其与当前正在执行的指令无关，中断属于异步异常的一种。因此通常所说的术语-异常大多数指的是同步异常，而异步异常通常就使用术语-中断。

ECLIC

ECLIC是芯来在RISC-V标准CLIC基础上优化而来的改进型内核中断控制器（Enhanced Core Local Interrupt Controller，ECLIC），用于管理所有的中断源。ECLIC用于对多个内部和外部中断源进行仲裁、发送请求并支持中断嵌套。

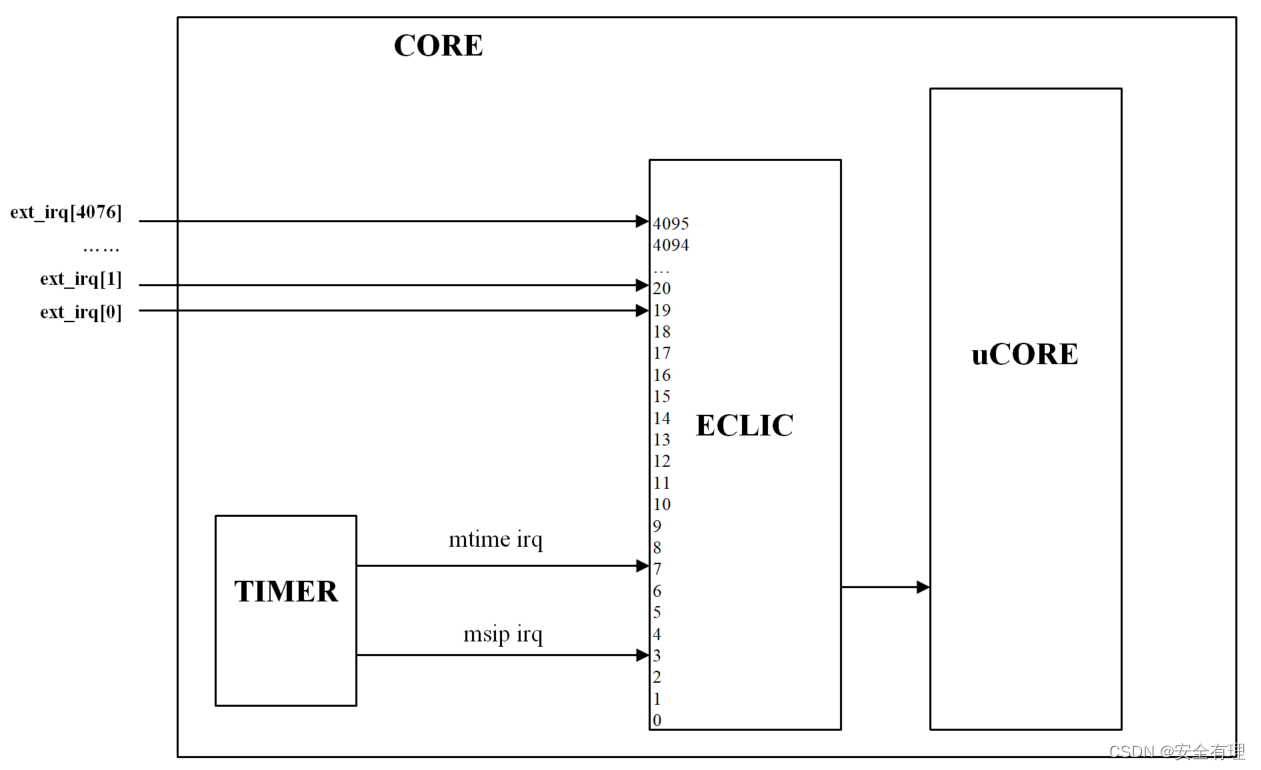

ECLIC关系结构图

ECLIC为每个中断源分配了一个独一无二的编号（ID），其中ID=3为软件中断，ID=7为定时器中断，ID=19-4095为外部中断。

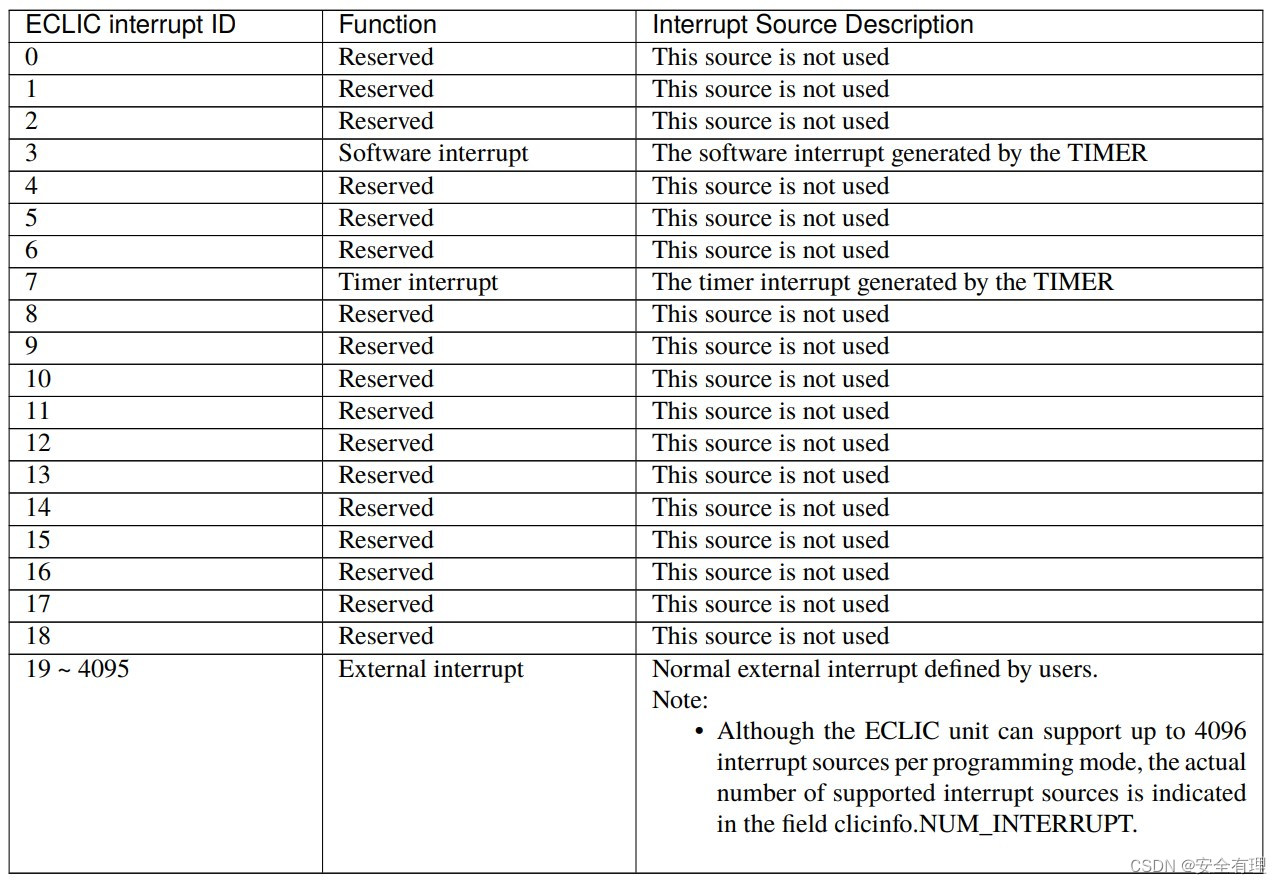

ECLC中断源分配

ECLIC的每个中断源均可以设置成向量或者非向量处理：

如果被配置成为向量处理模式，则该中断被处理器内核响应后，处理器直接跳入该中断的向量入口（Vector Table Entry）存储的目标地址。
如果被配置成为非向量处理模式，则该中断被处理器内核响应后，处理器直接跳入所有中断共享的入口地址。

ECLIC是一个存储器地址映射的单元，寄存器有：

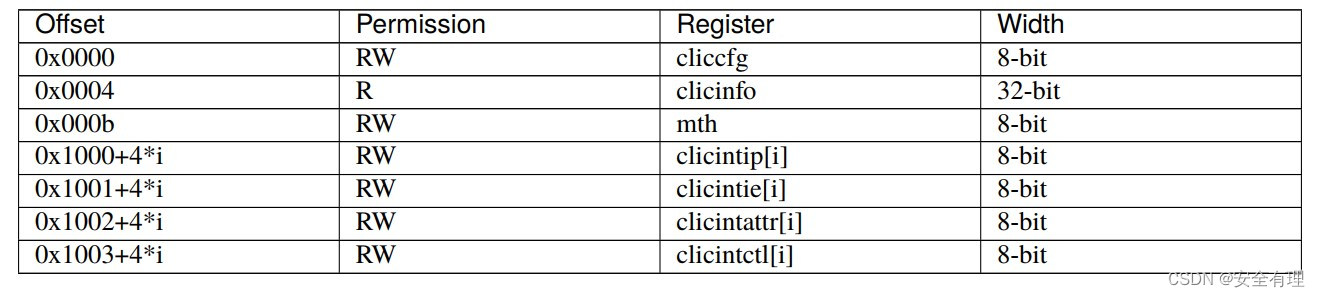

ECLIC寄存器

cliccfg：全局性的配置寄存器，用于指定clicintctl[i]寄存器中Level域的比特数
clicinfo：全局性的信息寄存器，如硬件支持的中断源的数量，硬件实现的版本号等
mth：中断目标的阈值级别寄存器，ECLIC最终仲裁出的中断的“级别（Level）数字值”只有高于mth配置的值，该中断才能够被发送给处理器内核
clicintip[i]：中断源的等待标志寄存器，如果该位为高，则表示该中断源被触发
clicintie[i]：中断源的使能寄存器，使能和关闭中断
clicintattr[i]：中断源的属性寄存器，配置中断源的电平或边沿属性，中断源使用向量处理模式还是非向量处理模式

代码分析

使用qemu模拟定时器应用，输出的日志结果如下：

GDB Server listening on: 'tcp::1234'...
Nuclei SDK Build Time: Mar  1 2024, 10:23:49
Download Mode: ILM
CPU Frequency 1000004648 Hz
CPU HartID: 0
init timer and start
MTimer IRQ handler 1
MTimer IRQ handler 2
MTimer IRQ handler 3
MTimer IRQ handler 4
MTimer IRQ handler 5
MTimer SW IRQ handler 1
MTimer SW IRQ handler 2
MTimer SW IRQ handler 3
MTimer SW IRQ handler 4
MTimer SW IRQ handler 5
MTimer msip and mtip interrupt test finish and pass

应用主函数代码如下：

// See LICENSE for license details.
#include <stdio.h>
#include "nuclei_sdk_soc.h"
/* Define the interrupt handler name same as vector table in case download mode is flashxip. */
#define mtimer_irq_handler     eclic_mtip_handler
#define mtimer_sw_irq_handler  eclic_msip_handler

static volatile uint32_t int0_cnt = 0;    /* mtip timer interrupt test counter */
static volatile uint32_t int1_cnt = 0;    /* msip timer interrupt test counter */
volatile unsigned int msip_trig_flag = 1; /* sw trigger mtimer sw interrupt flag */

#define LOOP_COUNT      5

void mtimer_irq_handler(void)
{
    int0_cnt++;
    printf("MTimer IRQ handler %d\n\r", int0_cnt);
    uint64_t now = SysTimer_GetLoadValue();
    SysTimer_SetCompareValue(now + SOC_TIMER_FREQ / 10);
}

void mtimer_sw_irq_handler(void)
{
    SysTimer_ClearSWIRQ();
    int1_cnt++;
    printf("MTimer SW IRQ handler %d\n\r", int1_cnt);
    msip_trig_flag = 1;
}

void setup_timer()
{
    printf("init timer and start\n\r");
    uint64_t now = SysTimer_GetLoadValue();
    uint64_t then = now + SOC_TIMER_FREQ / 10;
    SysTimer_SetCompareValue(then);
}

int main(void)
{
    uint32_t returnCode;

    returnCode = ECLIC_Register_IRQ(
                     SysTimer_IRQn, ECLIC_NON_VECTOR_INTERRUPT, ECLIC_LEVEL_TRIGGER, 1, 0,
                     (void *)mtimer_irq_handler); /* register system timer interrupt */

    __enable_irq(); /* enable global interrupt */

    setup_timer(); /* initialize timer */

    while (int0_cnt < 5);
    ECLIC_DisableIRQ(SysTimer_IRQn); /* Disable MTIP iterrupt */

    returnCode = ECLIC_Register_IRQ(
                     SysTimerSW_IRQn, ECLIC_NON_VECTOR_INTERRUPT,
                     ECLIC_POSTIVE_EDGE_TRIGGER, 2, 0,
                     (void *)mtimer_sw_irq_handler); /* register system timer SW interrupt */

    do {
        if (msip_trig_flag == 1) {
            msip_trig_flag = 0;
            SysTimer_SetSWIRQ(); /* trigger timer sw interrupt */
            delay_1ms(10);
        }
    } while (int1_cnt < 5); /* check test end condition */

    printf("MTimer msip and mtip interrupt test finish and pass\r\n");

    if (returnCode != 0) { /* Check return code for errors */
        return -1;
    }

    return 0;
}

ECLIC_Register_IRQ(SysTimer_IRQn, ...)：注册定时器中断SysTimer_IRQn，中断号为7，非向量中断模式，电平触发，中断源的级别Level和优先级Priority分别为1和0，中断处理函数为mtimer_irq_handler
__enable_irq：使能全局中断
setup_timer：初始化定时器
while (int0_cnt < 5)：等待产生5次定时器中断
ECLIC_DisableIRQ(SysTimer_IRQn)：关闭定时器中断
ECLIC_Register_IRQ(SysTimerSW_IRQn, ...)：接着注册软件中断SysTimerSW_IRQn，中断号为3，非向量中断模式，上升沿触发，中断源的级别Level和优先级Priority分别为2和0，中断处理函数为mtimer_sw_irq_handler
SysTimer_SetSWIRQ：每隔10ms去触发软件中断，总共触发5次，至此结束

注册中断函数

ECLIC中断注册函数用来配置中断向量模式，触发模式，优先级等，实现如下：

/**
 * \brief  Initialize a specific IRQ and register the handler
 * \details
 * This function set vector mode, trigger mode and polarity, interrupt level and priority,
 * assign handler for specific IRQn.
 * \param [in]  IRQn        NMI interrupt handler address
 * \param [in]  shv         \ref ECLIC_NON_VECTOR_INTERRUPT means non-vector mode, and \ref ECLIC_VECTOR_INTERRUPT is vector mode
 * \param [in]  trig_mode   see \ref ECLIC_TRIGGER_Type
 * \param [in]  lvl         interupt level
 * \param [in]  priority    interrupt priority
 * \param [in]  handler     interrupt handler, if NULL, handler will not be installed
 * \return       -1 means invalid input parameter. 0 means successful.
 * \remarks
 * - This function use to configure specific eclic interrupt and register its interrupt handler and enable its interrupt.
 * - If the vector table is placed in read-only section(FLASHXIP mode), handler could not be installed
 */
int32_t ECLIC_Register_IRQ(IRQn_Type IRQn, uint8_t shv, ECLIC_TRIGGER_Type trig_mode, uint8_t lvl, uint8_t priority, void* handler)
{
    if ((IRQn > SOC_INT_MAX) || (shv > ECLIC_VECTOR_INTERRUPT) \
        || (trig_mode > ECLIC_NEGTIVE_EDGE_TRIGGER)) {
        return -1;
    }

    /* set interrupt vector mode */
    ECLIC_SetShvIRQ(IRQn, shv);
    /* set interrupt trigger mode and polarity */
    ECLIC_SetTrigIRQ(IRQn, trig_mode);
    /* set interrupt level */
    ECLIC_SetLevelIRQ(IRQn, lvl);
    /* set interrupt priority */
    ECLIC_SetPriorityIRQ(IRQn, priority);
    if (handler != NULL) {
        /* set interrupt handler entry to vector table */
        ECLIC_SetVector(IRQn, (rv_csr_t)handler);
    }
    /* enable interrupt */
    ECLIC_EnableIRQ(IRQn);
    return 0;
}

ECLIC_SetShvIRQ：配置中断的向量模式
ECLIC_SetTrigIRQ：配置中断的触发模式
ECLIC_SetLevelIRQ：配置中断的级别Level
ECLIC_SetPriorityIRQ：配置中断的优先级Priority

ECLIC_SetVector：配置中断的处理入口函数，实现如下，

__STATIC_FORCEINLINE void __ECLIC_SetVector(IRQn_Type IRQn, rv_csr_t vector)
{
    volatile unsigned long vec_base;
    vec_base = ((unsigned long)__RV_CSR_READ(CSR_MTVT));
    vec_base += ((unsigned long)IRQn) * sizeof(unsigned long);
    (* (unsigned long *) vec_base) = vector;
}

首先从CSR_MTVT获取中断向量的基地址，这个是startup_evalsoc.S汇编代码配置的vector_base，这个地址位于代码段的起始位置，根据链接脚本中的定义，其值为0x80000000。

/*
 * Intialize ECLIC vector interrupt
 * base address mtvt to vector_base
 */
la t0, vector_base
csrw CSR_MTVT, t0

MEMORY
{
  ilm (rxa!w) : ORIGIN = 0x80000000, LENGTH = 64K
  ram (wxa!r) : ORIGIN = 0x90000000, LENGTH = 64K
}

假设此时配置定时器中断IRQn=7，由于每个中断向量分配4字节，这里就相当于配置0x8000001c处的中断复位处理程序为mtimer_irq_handler，使用GDB调试看下：

(gdb) b __ECLIC_SetVector
Breakpoint 1 at 0x80001172: file ../../../NMSIS/Core/Include/core_feature_eclic.h, line 766.
(gdb) target remote localhost:1234
Remote debugging using localhost:1234
0x00001004 in ?? ()
(gdb) c
Continuing.

Breakpoint 1, __ECLIC_SetVector (vector=2147488692, IRQn=SysTimer_IRQn) at ../../../NMSIS/Core/Include/core_feature_eclic.h:766
766         vec_base = ((unsigned long)__RV_CSR_READ(CSR_MTVT));
(gdb) p /x IRQn
$1 = 0x7
(gdb) n
767         vec_base += ((unsigned long)IRQn) * sizeof(unsigned long);
(gdb) p /x vec_base
$2 = 0x80000000
(gdb) n
768         (* (unsigned long *) vec_base) = vector;
(gdb) p /x vec_base
$3 = 0x8000001c
(gdb)

ECLIC_EnableIRQ(IRQn)：使能定时器中断

创建定时器

setup_timer用于创建定时器，实现10ms后产生定时器中断，实现如下

void setup_timer()
{
    printf("init timer and start\n\r");
    uint64_t now = SysTimer_GetLoadValue();
    uint64_t then = now + SOC_TIMER_FREQ / 10;
    SysTimer_SetCompareValue(then);
}

SysTimer_GetLoadValue：获取系统定时器当前值，TIMER中实现了一个64位的mtime寄存器，该寄存器反映了64位计时器的值
SysTimer_SetCompareValue：配置系统定时器的比较值，TIMER中实现了一个64位的mtimecmp寄存器，该寄存器作为计时器的比较值，假设计时器的值mtime大于或者等于mtimecmp的值，则产生定时器中断

定时器中断处理函数

在定时器中断处理函数中，再次配置10ms后产生定时器中断。

void mtimer_irq_handler(void)
{
    int0_cnt++;
    printf("MTimer IRQ handler %d\n\r", int0_cnt);
    uint64_t now = SysTimer_GetLoadValue();
    SysTimer_SetCompareValue(now + SOC_TIMER_FREQ / 10);
}

软件中断处理函数

在软件中断处理函数中，关闭中断，触发标志置1。

void mtimer_sw_irq_handler(void)
{
    SysTimer_ClearSWIRQ();
    int1_cnt++;
    printf("MTimer SW IRQ handler %d\n\r", int1_cnt);
    msip_trig_flag = 1;
}

中断处理流程

在startup_evalsoc.S汇编代码中配置了非向量中断的入口函数为irq_entry，并且和异常的入口地址（由mtvec的值指定）分开：

/*
 * Set ECLIC non-vector entry to be controlled
 * by mtvt2 CSR register.
 * Intialize ECLIC non-vector interrupt
 * base address mtvt2 to irq_entry.
 */
la t0, irq_entry
csrw CSR_MTVT2, t0
csrs CSR_MTVT2, 0x1

mtvt2用于指定ECLIC非向量模式的中断入口地址，最低位置1表示非向量模式中断入口地址由mtvt2.COMMON-CODE-ENTRY决定。

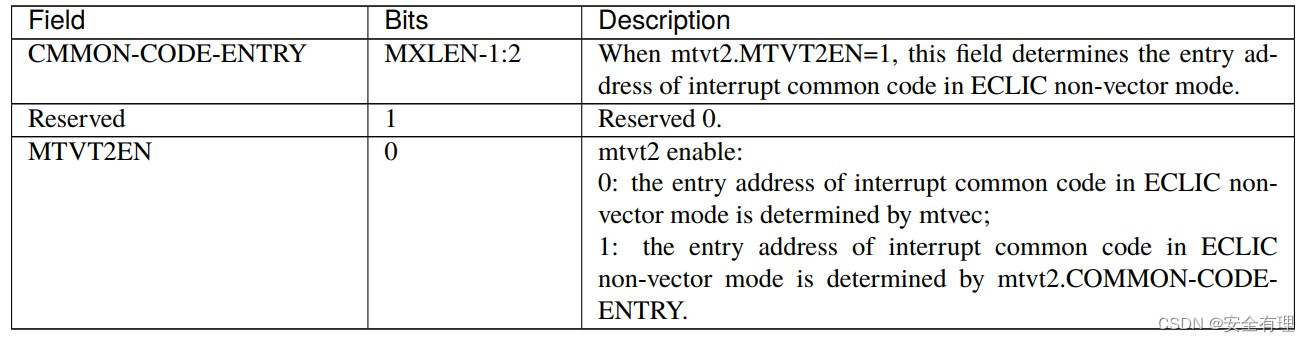

mtv2寄存器

非向量中断入口地址函数irq_entry实现位于intexc_evalsoc.S文件中：

irq_entry:
    /* Save the caller saving registers (context) */
    SAVE_CONTEXT
    /* Save the necessary CSR registers */
    SAVE_CSR_CONTEXT

    /* This special CSR read/write operation, which is actually
     * claim the CLIC to find its pending highest ID, if the ID
     * is not 0, then automatically enable the mstatus.MIE, and
     * jump to its vector-entry-label, and update the link register
     */
    csrrw ra, CSR_JALMNXTI, ra

    /* Critical section with interrupts disabled */
    DISABLE_MIE

    /* Restore the necessary CSR registers */
    RESTORE_CSR_CONTEXT
    /* Restore the caller saving registers (context) */
    RESTORE_CONTEXT

    /* Return to regular code */
    mret

SAVE_CONTEXT：保存调用者的上下文，主要是通用寄存器x1-x7，x10-x17，x28-x31。（x8-x9，x19-x27是函数调用过程中使用的寄存器，这里是中断，不需要保存）

/* Save caller registers */
.macro SAVE_CONTEXT
    /* Allocate stack space for context saving */
#ifndef __riscv_32e
    addi sp, sp, -20*REGBYTES
#else
    addi sp, sp, -14*REGBYTES
#endif /* __riscv_32e */

    STORE x1, 0*REGBYTES(sp)
    STORE x4, 1*REGBYTES(sp)
    STORE x5, 2*REGBYTES(sp)
    STORE x6, 3*REGBYTES(sp)
    STORE x7, 4*REGBYTES(sp)
    STORE x10, 5*REGBYTES(sp)
    STORE x11, 6*REGBYTES(sp)
    STORE x12, 7*REGBYTES(sp)
    STORE x13, 8*REGBYTES(sp)
    STORE x14, 9*REGBYTES(sp)
    STORE x15, 10*REGBYTES(sp)
#ifndef __riscv_32e
    STORE x16, 14*REGBYTES(sp)
    STORE x17, 15*REGBYTES(sp)
    STORE x28, 16*REGBYTES(sp)
    STORE x29, 17*REGBYTES(sp)
    STORE x30, 18*REGBYTES(sp)
    STORE x31, 19*REGBYTES(sp)
#endif /* __riscv_32e */
.endm

SAVE_CSR_CONTEXT：保存CSR寄存器，主要是mcause、mepc和msubm，保存这几个CSR寄存器是为了保证后续的中断嵌套能够功能正确，因为新的中断响应会重新覆盖mepc、mcause、msubm的值，因此需要将它们先保存入堆栈

.macro SAVE_CSR_CONTEXT
    /* Store CSR mcause to stack using pushmcause */
    csrrwi  x0, CSR_PUSHMCAUSE, 11
    /* Store CSR mepc to stack using pushmepc */
    csrrwi  x0, CSR_PUSHMEPC, 12
    /* Store CSR msub to stack using pushmsub */
    csrrwi  x0, CSR_PUSHMSUBM, 13
.endm

csrrw ra, CSR_JALMNXTI, ra：这是芯来自定义的一条特殊指令，如果有中断在等待（Pending），执行该指令后处理器会：
- 直接跳入该中断的向量入口（Vector Table Entry）存储的目标地址，即该中断源的中断服务程序（Interrupt Service Routine，ISR）中去。
- 在跳入中断服务程序的同时，硬件也会同时打开中断的全局使能，即，设置mstatus寄存器的MIE域为1。打开中断全局使能后，新的中断便可以被响应，从而达到中断嵌套的效果。
- 在跳入中断服务程序的同时，csrrw ra， CSR_JALMNXTI， ra指令还会达到JAL（Jump and Link）的效果，硬件同时更新Link寄存器的值为该指令的PC自身作为函数调用的返回地址。因此，从中断服务程序函数返回后会回到该csrrw ra， CSR_JALMNXTI， ra指令重新执行，重新判断是否还有中断在等待（Pending），从而达到中断咬尾的效果。
DISABLE_MIE：由于接下来需要恢复CSR和上下文，这里关闭全局中断
```
.macro DISABLE_MIE
    csrc CSR_MSTATUS, MSTATUS_MIE
.endm
```
RESTORE_CSR_CONTEXT：恢复CSR寄存器
RESTORE_CONTEXT：恢复调用上下文
mret：退出中断服务程序，并返回主程序

使用GDB和qemu调试一下中断处理流程，当产生定时器中断时，跳转到irq_entry函数，执行上下文和CSR寄存器保存后，跳转到中断处理复位函数mtimer_irq_handler中，处理完成后返回到irq_entry继续执行，恢复上下文和CSR寄存器，最终返回到主函数中。

(gdb) target remote localhost:1234
Remote debugging using localhost:1234
0x00001004 in ?? ()
(gdb) b irq_entry
Breakpoint 1 at 0x80000364
(gdb) b eclic_mtip_handler
Breakpoint 2 at 0x800013d0: file main.c, line 16.
(gdb) c
Continuing.

Breakpoint 1, 0x80000364 in irq_entry ()
(gdb) set disassemble-next-line on
(gdb) si
0x80000368 in irq_entry ()
=> 0x80000368 <irq_entry+40>:   73 50 f6 7e     csrwi   0x7ef,12
(gdb)
0x8000036c in irq_entry ()
=> 0x8000036c <irq_entry+44>:   73 d0 b6 7e     csrwi   0x7eb,13
(gdb)
0x80000370 in irq_entry ()
=> 0x80000370 <irq_entry+48>:   f3 90 d0 7e     csrrw   ra,0x7ed,ra
(gdb)

Breakpoint 2, eclic_mtip_handler () at main.c:16
16          int0_cnt++;
=> 0x800013d0 <eclic_mtip_handler+28>:  83 a7 c1 be     lw      a5,-1044(gp)
   0x800013d4 <eclic_mtip_handler+32>:  13 87 17 00     addi    a4,a5,1
   0x800013d8 <eclic_mtip_handler+36>:  23 a6 e1 be     sw      a4,-1044(gp)
(gdb) n
17          printf("MTimer IRQ handler %d\n\r", int0_cnt);
=> 0x800013dc <eclic_mtip_handler+40>:  83 a7 c1 be     lw      a5,-1044(gp)
   0x800013e0 <eclic_mtip_handler+44>:  be 85   mv      a1,a5
   0x800013e2 <eclic_mtip_handler+46>:  13 85 01 9d     addi    a0,gp,-1584
   0x800013e6 <eclic_mtip_handler+50>:  a5 25   jal     0x80001a4e <printf>
(gdb)
18          uint64_t now = SysTimer_GetLoadValue();
(gdb)
19          SysTimer_SetCompareValue(now + SOC_TIMER_FREQ / 10);
=> 0x800014a0 <eclic_mtip_handler+236>: 03 27 84 fc     lw      a4,-56(s0)
   0x800014a4 <eclic_mtip_handler+240>: 83 27 c4 fc     lw      a5,-52(s0)
   0x800014a8 <eclic_mtip_handler+244>: 05 65   lui     a0,0x1
   0x800014aa <eclic_mtip_handler+246>: 13 05 c5 cc     addi    a0,a0,-820 # 0xccc
   0x800014ae <eclic_mtip_handler+250>: 81 45   li      a1,0
   0x800014b0 <eclic_mtip_handler+252>: 33 06 a7 00     add     a2,a4,a0
   0x800014b4 <eclic_mtip_handler+256>: 32 88   mv      a6,a2
   0x800014b6 <eclic_mtip_handler+258>: 33 38 e8 00     sltu    a6,a6,a4
   0x800014ba <eclic_mtip_handler+262>: b3 86 b7 00     add     a3,a5,a1
   0x800014be <eclic_mtip_handler+266>: b3 07 d8 00     add     a5,a6,a3
   0x800014c2 <eclic_mtip_handler+270>: be 86   mv      a3,a5
   0x800014c4 <eclic_mtip_handler+272>: 32 87   mv      a4,a2
   0x800014c6 <eclic_mtip_handler+274>: b6 87   mv      a5,a3
   0x800014c8 <eclic_mtip_handler+276>: 23 20 e4 fc     sw      a4,-64(s0)
   0x800014cc <eclic_mtip_handler+280>: 23 22 f4 fc     sw      a5,-60(s0)
(gdb)
20      }
=> 0x800015e4 <eclic_mtip_handler+560>: 01 00   nop
   0x800015e6 <eclic_mtip_handler+562>: be 40   lw      ra,204(sp)
   0x800015e8 <eclic_mtip_handler+564>: 2e 44   lw      s0,200(sp)
   0x800015ea <eclic_mtip_handler+566>: 1e 49   lw      s2,196(sp)
   0x800015ec <eclic_mtip_handler+568>: 8e 49   lw      s3,192(sp)
   0x800015ee <eclic_mtip_handler+570>: 7a 5a   lw      s4,188(sp)
   0x800015f0 <eclic_mtip_handler+572>: ea 5a   lw      s5,184(sp)
   0x800015f2 <eclic_mtip_handler+574>: 5a 5b   lw      s6,180(sp)
   0x800015f4 <eclic_mtip_handler+576>: ca 5b   lw      s7,176(sp)
   0x800015f6 <eclic_mtip_handler+578>: 3a 5c   lw      s8,172(sp)
   0x800015f8 <eclic_mtip_handler+580>: aa 5c   lw      s9,168(sp)
   0x800015fa <eclic_mtip_handler+582>: 1a 5d   lw      s10,164(sp)
   0x800015fc <eclic_mtip_handler+584>: 8a 5d   lw      s11,160(sp)
   0x800015fe <eclic_mtip_handler+586>: 69 61   addi    sp,sp,208
   0x80001600 <eclic_mtip_handler+588>: 82 80   ret
(gdb)
0x80000374 in irq_entry ()
=> 0x80000374 <irq_entry+52>:   73 70 04 30     csrci   mstatus,8
(gdb) si
0x80000378 in irq_entry ()
=> 0x80000378 <irq_entry+56>:   d2 52   lw      t0,52(sp)
(gdb)
0x8000037a in irq_entry ()
=> 0x8000037a <irq_entry+58>:   73 90 42 7c     csrw    0x7c4,t0
(gdb)
0x8000037e in irq_entry ()
=> 0x8000037e <irq_entry+62>:   c2 52   lw      t0,48(sp)
(gdb)
0x80000380 in irq_entry ()
=> 0x80000380 <irq_entry+64>:   73 90 12 34     csrw    mepc,t0
(gdb)
0x80000384 in irq_entry ()
=> 0x80000384 <irq_entry+68>:   b2 52   lw      t0,44(sp)
(gdb)
0x80000386 in irq_entry ()
=> 0x80000386 <irq_entry+70>:   73 90 22 34     csrw    mcause,t0
(gdb)
0x8000038a in irq_entry ()
=> 0x8000038a <irq_entry+74>:   82 40   lw      ra,0(sp)
(gdb)
0x8000038c in irq_entry ()
=> 0x8000038c <irq_entry+76>:   12 42   lw      tp,4(sp)
(gdb)
0x8000038e in irq_entry ()
=> 0x8000038e <irq_entry+78>:   a2 42   lw      t0,8(sp)
(gdb)
0x80000390 in irq_entry ()
=> 0x80000390 <irq_entry+80>:   32 43   lw      t1,12(sp)
(gdb)
0x80000392 in irq_entry ()
=> 0x80000392 <irq_entry+82>:   c2 43   lw      t2,16(sp)
(gdb)
0x80000394 in irq_entry ()
=> 0x80000394 <irq_entry+84>:   52 45   lw      a0,20(sp)
(gdb)
0x80000396 in irq_entry ()
=> 0x80000396 <irq_entry+86>:   e2 45   lw      a1,24(sp)
(gdb)
0x80000398 in irq_entry ()
=> 0x80000398 <irq_entry+88>:   72 46   lw      a2,28(sp)
(gdb)
0x8000039a in irq_entry ()
=> 0x8000039a <irq_entry+90>:   82 56   lw      a3,32(sp)
(gdb)
0x8000039c in irq_entry ()
=> 0x8000039c <irq_entry+92>:   12 57   lw      a4,36(sp)
(gdb)
0x8000039e in irq_entry ()
=> 0x8000039e <irq_entry+94>:   a2 57   lw      a5,40(sp)
(gdb)
0x800003a0 in irq_entry ()
=> 0x800003a0 <irq_entry+96>:   62 58   lw      a6,56(sp)
(gdb)
0x800003a2 in irq_entry ()
=> 0x800003a2 <irq_entry+98>:   f2 58   lw      a7,60(sp)
(gdb)
0x800003a4 in irq_entry ()
=> 0x800003a4 <irq_entry+100>:  06 4e   lw      t3,64(sp)
(gdb)
0x800003a6 in irq_entry ()
=> 0x800003a6 <irq_entry+102>:  96 4e   lw      t4,68(sp)
(gdb)
0x800003a8 in irq_entry ()
=> 0x800003a8 <irq_entry+104>:  26 4f   lw      t5,72(sp)
(gdb)
0x800003aa in irq_entry ()
=> 0x800003aa <irq_entry+106>:  b6 4f   lw      t6,76(sp)
(gdb)
0x800003ac in irq_entry ()
=> 0x800003ac <irq_entry+108>:  61 61   addi    sp,sp,80
(gdb)
0x800003ae in irq_entry ()
=> 0x800003ae <irq_entry+110>:  73 00 20 30     mret
(gdb)

Breakpoint 1, 0x80000364 in irq_entry ()
=> 0x80000364 <irq_entry+36>:   73 d0 e5 7e     csrwi   0x7ee,11
(gdb)
