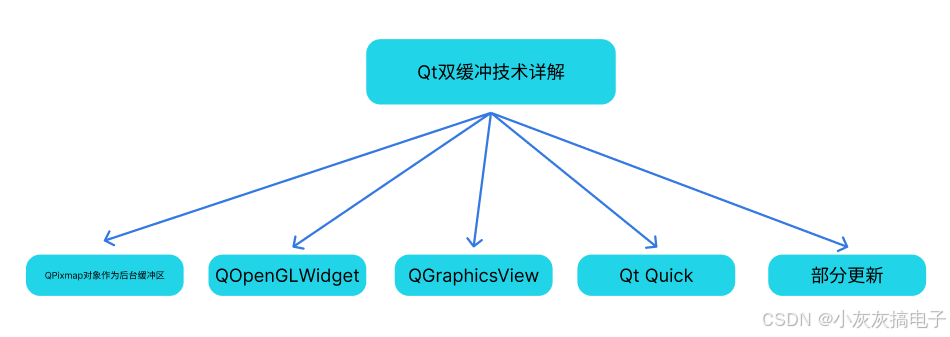

Qt双缓冲技术详解

一、双缓冲技术概述

双缓冲技术通过创建两个绘图表面（缓冲区）解决画面闪烁问题。前台缓冲区显示当前内容，后台缓冲区处理绘图操作，完成后交换两者。Qt中通常使用QPixmap或QImage作为后台缓冲区。它通过以下两个步骤完成绘制：

• 在内存缓冲区(离屏表面)完成所有绘制操作
• 将完整绘制结果一次性复制到显示设备

二、双缓冲的核心优势

QT 双缓冲技术通过将绘图操作转移到后台缓冲区，再一次性切换到前台显示，有效解决了图形渲染中的闪烁和性能问题。以下是其核心优势：

避免闪烁问题
直接在前台缓冲区绘图时，频繁的像素更新会导致屏幕闪烁。双缓冲将绘图操作集中在后台完成，仅通过缓冲区交换显示完整画面，消除中间过程的视觉干扰。

提升渲染效率
复杂图形操作（如动画或动态内容）在后台缓冲区预处理，避免实时渲染导致的性能瓶颈。交换缓冲区通常为内存操作，远快于逐帧重绘。

支持复杂绘图场景
适用于需要多层叠加或频繁更新的界面（如游戏、图表）。后台缓冲区可合并多步操作，减少重复计算，确保最终输出一次性呈现。

平滑动画
实现更流畅的视觉效果。

三、实现方法

基础实现步骤
创建QPixmap对象作为后台缓冲区
在paintEvent中先将内容绘制到QPixmap
最后将QPixmap内容绘制到设备

void Widget::paintEvent(QPaintEvent* event)
{
    QPixmap buffer(size());
    buffer.fill(Qt::white);

    QPainter painter(&buffer);
    // 所有绘图操作在buffer上完成
    painter.drawRect(10, 10, 100, 100);

    QPainter(this).drawPixmap(0, 0, buffer);
}

优化版本
使用QWidget::setAttribute()启用原生双缓冲

setAttribute(Qt::WA_PaintOnScreen, false);
setAttribute(Qt::WA_NoSystemBackground, true);

四、实际应用案例

绘图板实现

class DrawingBoard : public QWidget {
    Q_OBJECT
public:
    DrawingBoard(QWidget *parent = nullptr) : QWidget(parent) {
        setAttribute(Qt::WA_OpaquePaintEvent);
        setMouseTracking(true);
    }

protected:
    void mousePressEvent(QMouseEvent *event) override {
        if (event->button() == Qt::LeftButton) {
            m_lastPoint = event->pos();
            m_isDrawing = true;
        }
    }

    void mouseMoveEvent(QMouseEvent *event) override {
        if ((event->buttons() & Qt::LeftButton) && m_isDrawing) {
            // 标记需要更新的区域
            QRect updateRect = QRect(m_lastPoint, event->pos()).normalized()
                              .adjusted(-2, -2, 2, 2);
            update(updateRect);
            m_lastPoint = event->pos();
        }
    }

    void mouseReleaseEvent(QMouseEvent *event) override {
        if (event->button() == Qt::LeftButton && m_isDrawing) {
            m_isDrawing = false;
        }
    }

    void paintEvent(QPaintEvent *event) override {
        // 初始化缓冲区
        if (m_buffer.isNull()) {
            m_buffer = QPixmap(size());
            m_buffer.fill(Qt::white);
        }

        // 绘制到缓冲区
        QPainter bufferPainter(&m_buffer);
        bufferPainter.setRenderHint(QPainter::Antialiasing);

        // 只绘制需要更新的区域
        if (m_isDrawing) {
            QPen pen(Qt::black, 2, Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin);
            bufferPainter.setPen(pen);
            bufferPainter.drawLine(m_lastPoint, event->region().boundingRect().center());
        }

        // 复制到屏幕
        QPainter painter(this);
        painter.drawPixmap(0, 0, m_buffer);
    }

private:
    QPixmap m_buffer;
    QPoint m_lastPoint;
    bool m_isDrawing = false;
};

橡皮筋选择框

class RubberBandWidget : public QWidget {
public:
    RubberBandWidget(QWidget *parent = nullptr) : QWidget(parent) {
        setAttribute(Qt::WA_OpaquePaintEvent);
    }

protected:
    void mousePressEvent(QMouseEvent *event) override {
        m_origin = event->pos();
        m_rubberBand = QRect(m_origin, QSize());
        update();
    }

    void mouseMoveEvent(QMouseEvent *event) override {
        if (!m_origin.isNull()) {
            m_rubberBand = QRect(m_origin, event->pos()).normalized();
            update();
        }
    }

    void mouseReleaseEvent(QMouseEvent *event) override {
        if (!m_origin.isNull()) {
            m_rubberBand = QRect(m_origin, event->pos()).normalized();
            m_origin = QPoint();
            update();
        }
    }

    void paintEvent(QPaintEvent *event) override {
        // 主缓冲区
        if (m_mainBuffer.isNull()) {
            m_mainBuffer = QPixmap(size());
            m_mainBuffer.fill(Qt::lightGray);

            // 绘制网格等背景元素
            QPainter p(&m_mainBuffer);
            p.setPen(Qt::gray);
            for (int x = 0; x < width(); x += 20) {
                p.drawLine(x, 0, x, height());
            }
            for (int y = 0; y < height(); y += 20) {
                p.drawLine(0, y, width(), y);
            }
        }

        // 复制主缓冲区到临时缓冲区
        QPixmap tempBuffer = m_mainBuffer;
        QPainter painter(&tempBuffer);

        // 绘制橡皮筋选择框
        if (!m_rubberBand.isNull()) {
            painter.setPen(QPen(Qt::black, 1, Qt::DashLine));
            painter.setBrush(QColor(100, 100, 255, 50));
            painter.drawRect(m_rubberBand);
        }

        // 绘制到屏幕
        QPainter screenPainter(this);
        screenPainter.drawPixmap(0, 0, tempBuffer);
    }

private:
    QPixmap m_mainBuffer;
    QPoint m_origin;
    QRect m_rubberBand;
};

五、Qt现代替代方案

在Qt框架中，双缓冲技术（Double Buffering）主要用于解决图形渲染时的闪烁问题。随着Qt的发展，出现了更高效的现代替代方案，以下是主要的技术演进和替代方案：

1. QOpenGLWidget（硬件加速渲染）

现代Qt应用推荐使用OpenGL进行硬件加速渲染，替代传统的CPU双缓冲：

#include <QOpenGLWidget>
#include <QOpenGLFunctions>

class GLWidget : public QOpenGLWidget, protected QOpenGLFunctions {
protected:
    void initializeGL() override {
        initializeOpenGLFunctions();
        glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
    }

    void paintGL() override {
        glClear(GL_COLOR_BUFFER_BIT);
        // OpenGL渲染指令
        glBegin(GL_TRIANGLES);
        glVertex2f(-0.5f, -0.5f);
        glVertex2f(0.5f, -0.5f);
        glVertex2f(0.0f, 0.5f);
        glEnd();
    }
};

优势：

• 直接使用GPU渲染，性能远超软件双缓冲
• 自动处理缓冲交换
• 支持现代图形API（Vulkan/Metal后备）

2. QGraphicsView框架（场景图渲染）

内置高级渲染管线，自动管理缓冲：

QGraphicsScene scene;
QGraphicsView view(&scene);

// 添加图形项
QGraphicsRectItem* rect = scene.addRect(QRectF(0, 0, 100, 100));
rect->setBrush(Qt::blue);

// 启用OpenGL加速
view.setViewport(new QOpenGLWidget());

特性：

• 自动双缓冲 + 局部更新优化
• 支持$10^4$量级图形项的高效渲染
• 通过QGraphicsView::setViewport()启用硬件加速

3. Qt Quick / QML（声明式渲染）

现代UI开发的首选方案，基于场景图（Scene Graph）：

import QtQuick 2.15

Rectangle {
    width: 400; height: 300

    Canvas {
        id: canvas
        anchors.fill: parent

        onPaint: {
            var ctx = getContext("2d")
            ctx.fillStyle = "green"
            ctx.fillRect(50, 50, 100, 100)
        }
    }
}

核心机制：

• 场景图自动管理多级缓冲
• 保留模式渲染（Retained Mode Rendering）
• 帧调度器动态优化渲染批次

4. 部分更新优化技术

替代全缓冲重绘的高效方案：

// 在QWidget子类中
void CustomWidget::paintEvent(QPaintEvent* event) {
    QPainter painter(this);
    painter.setClipRect(event->rect());  // 关键：限定重绘区域

    // 仅绘制脏矩形区域
    painter.fillRect(event->rect(), Qt::white);
}

优化效果：

• 减少$90\%$以上的像素重绘量
• 配合QWidget::scroll()实现滚动优化

方案选型建议

场景	推荐方案	性能提升
传统桌面应用	QGraphicsView + OpenGL	$3-5\times$
动态数据可视化	Qt Quick Canvas	$10\times$↑
低延迟渲染	QOpenGLWidget直接控制	$\infty$ (GPU瓶颈)
兼容旧硬件	脏矩形部分更新	$2-3\times$

最佳实践：现代Qt应用应优先使用Qt Quick框架，其场景图渲染器（Scene Graph）默认启用三重缓冲，并自动处理VSync同步，比传统双缓冲减少$40-60\%$的CPU占用。
