论文：Open Evaluation Tool for Layout Analysis of Document Images

Github：https://github.com/DIVA-DIA/DIVA_Layout_Analysis_Evaluator

IAPR 2017

论文提出了一个文档布局分析的基于像素级别的标注化工具。该评测工具已经在ICDAR 2017 文档布局分析大赛中使用。该工具使用java开发，并且官方提供了Restful API。

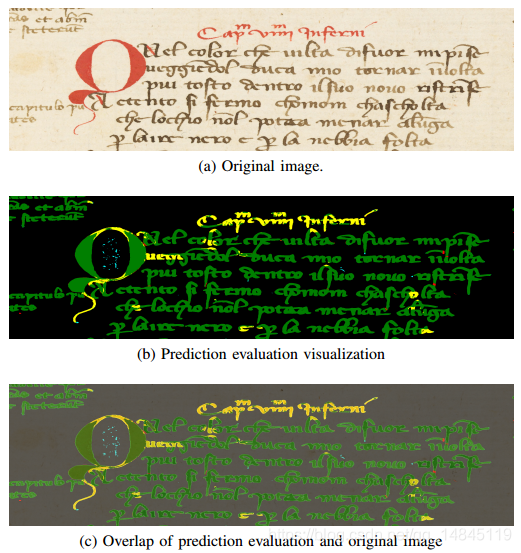

(a)原图

(b)预测的结果

(c)预测结果图片和原始图片的叠加

使用不同的颜色表示不同的预测结果

绿色:前景预测正确

黄色: 预测出了前景，但是前景的类别预测错误

黑色: 背景预测正确

红色: 背景预测为前景

蓝色: 前景预测为背景

True Positive (TP) ：预测为正，label也为正

True Negative (TN) ：预测为负，label也为负

False Positive (FP) ：预测为负样本，label为正样本，误检

False Negative (FN) ：预测为负，label为真，漏检

主要评判的结果包含，

正确匹配率（exact match）

海明距离（Hamming score）

精确率（Precision）

召回率（Recall）

准确率（Accuracy）：

F1值（F1-Score）

杰卡德距离（Jaccard index）

运行：

mvn package
cd target
java -jar LayoutAnalysisEvaluator.jar -gt ../examples/original.png -p ../examples/visualization.png -o ../examples/original.png

结果：

Mean IU (Jaccard index) = 0.00627
EM=0.01 HS=0.38 IU=0.01,0.01[0.01|0.01|0.01|0.01] F1=0.01,0.01[0.01|0.01|0.01|0.01] P=0.75,0.01[1.00|0.65|0.65|0.71] R=0.01,0.01[0.01|0.01|0.01|0.01]Freq:[0.39|0.20|0.20|0.20]
Visualization image written in: ..\examples\visualization.visualization.png
Overlap image written in: ..\examples\visualization.overlap.png
