在刚体旋转变换中，“万向锁（Gimbal Lock）”和“奇异性（Singularity）”密切相关，但它们的含义略有不同：万向锁是奇异性在使用欧拉角表示旋转时的一种具体表现形式。

一、定义

万向锁（Gimbal Lock）：万向锁是指在使用欧拉角（Euler Angles）表示三维旋转时，当俯仰角（pitch）为 ±90° 时，偏航角（yaw）和滚转角（roll）的旋转轴重合，导致系统失去一个自由度的现象。

奇异性（Singularity）：奇异性是指在某种参数化表示下，旋转空间的雅可比矩阵（Jacobian）秩亏（rank-deficient），导致局部不可逆或导数不存在的点。这是一个更广义的数学概念，不仅限于欧拉角。在旋转表示中，任何参数化若不能全局光滑覆盖 SO(3) 群，就必然存在奇点（由拓扑学决定）。
🔹 在欧拉角中的体现

欧拉角用3个实数表示 SO(3)（3维流形），但在某些角度（如 pitch=±90°）处：
    旋转对角度的导数 ∂ψ∂R 和 ∂ϕ∂R 线性相关
    雅可比矩阵秩 < 3 → 不可逆
    微小角度变化可能导致旋转跳变（数值不稳定）

二、区别和联系以及如何避免

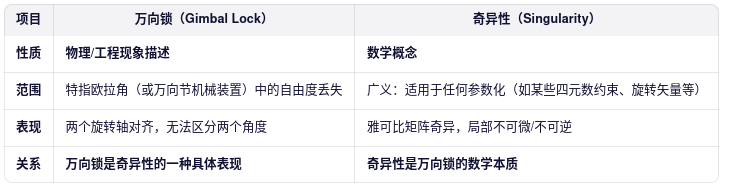

项目万向锁（Gimbal Lock）奇异性（Singularity）
性质物理/工程现象描述数学概念
范围特指欧拉角（或万向节机械装置）中的自由度丢失广义：适用于任何参数化（如某些四元数约束、旋转矢量等）
表现两个旋转轴对齐，无法区分两个角度雅可比矩阵奇异，局部不可微/不可逆
关系万向锁是奇异性的一种具体表现奇异性是万向锁的数学本质
💡 类比：
“发烧” 是一种症状（像万向锁），
“病毒感染” 是其病理机制（像奇异性）。

解决方法是：

使用四元数（Quaternion）
用4个参数表示旋转（满足 q02+q12+q22+q32=1）
无奇异性（除 antipodal points 外，但可通过规范化处理）
Unity、ROS、航天等领域标准做法
使用旋转矩阵（3×3）
直接存储正交矩阵，9个参数（有6个约束）
无奇异性，但存储和计算开销大
避免在欧拉角中接近 ±90° pitch
在控制系统中加入限制（如飞行器 pitch ∈ (-85°, 85°)）
但无法根本解决
