介绍：

TVS(TRANSIENT VOLTAGE SUPPRESSOR)或称瞬态抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度(最高达1*10^-12秒)使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。

本文给出BVxxCL系列瞬态二极管的具体特性。

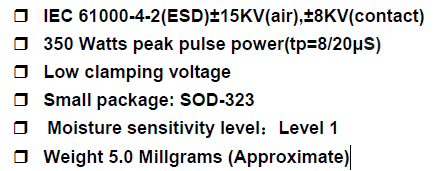

特性：

  • 15KV空气放电，8KV接触放电
  • 350W脉冲峰值功率
  • 低嵌位电压
  • SOD-323封装
  • 湿度敏感度：1级
  • 重量5mg

防护曲线：
