常用元器件使用方法16：线性稳压芯片NCP630的使用方法

最新推荐文章于 2024-08-10 15:23:49 发布
最新推荐文章于 2024-08-10 15:23:49 发布
阅读量970 收藏 1
点赞数 1
CC 4.0 BY-SA版权
分类专栏： # 常用元器件使用方法 文章标签： 常用元器件 使用方法 线性稳压芯片 NCP630
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qingwufeiyang12346/article/details/86264287
NCP630是一款3A低压差线性稳压器，具备快速启动和过温保护功能。该芯片提供1.25V的压差输出，最大可支持3A电流，并且有可调输出电压和固定3.47V两种版本。通过公式（R2/R1 = Vout/1.216 - 1）可调节输出电压，例如设置为4.0V或3.8V。适用于需要稳定电源供应的电子设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

介绍：

NCP630是3A低压差线性稳压芯片，可保证过温时，仍能保证1.25V的压差输出3A电流。其具有快速启动时间，可以辅助单片机完成负载的阶跃变化。NCP630提供可调输出电压和固定输出3.47V两个版本。

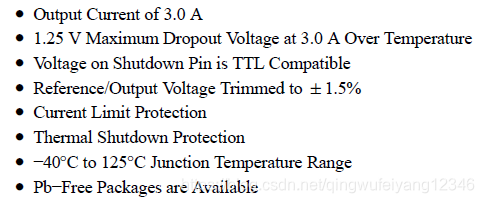

特性：

  • 最大输出电流3.0A
  • 过温时，仍可保证1.25V压差输出3.0A电流
  • TTL电平用于芯片关断
  • 参考与输出电压达到1.5%精度
  • 过流博爱护
  • 过温保护
  • 节点温度范围：-40~125
  • 无铅封装

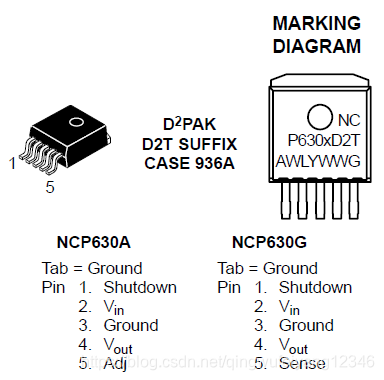

封装：

参考电路图：

了解本专栏 订阅专栏 解锁全文 超级会员免费看
