本文详细介绍了STM32F407单片机的特殊引脚连接电路，包括VCAP_1和VCAP_2、VDD与VDDA、VBAT以及VREF+的电路设计。对于VCAP_1和VCAP_2，建议使用2个0.1uF电容接地；VDD和VDDA引脚需要0.1uF电容去耦；VBAT引脚连接电池以保持RTC等部分在主电源断电后的运行；VREF+则可以独立供电或使用VDDA，且VREF-内部已连接到VSSA。
单片机型号：STM32F407VGT6
本文介绍STM32F407特殊引脚连接电路，见下图：

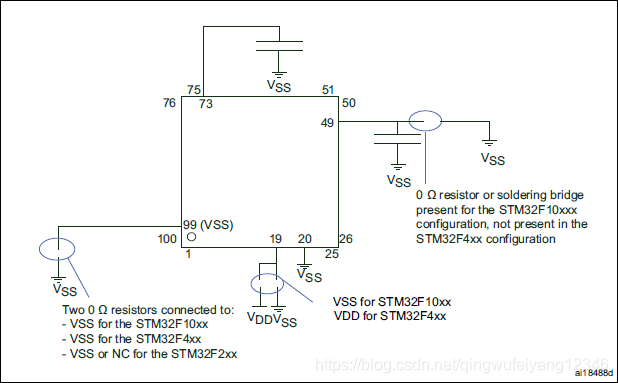

引脚：49、73
VCAP_1和VCAP_2，按照下列电路设计方法进行设计。这里应该着重看最后1句话，其表明使用2个0.1uF电容对地即可。
引脚：11、22、28、50、75、100
VDD和VDDA，22脚是模拟电源，这些引脚直接加0.1uF电容去耦即可。
引脚：6
VBAT，该引脚连接电池，用以在主电源掉
