AD20画PCB，选择盖油后，部分焊盘也被盖油，解决方法

最新推荐文章于 2025-09-01 10:30:40 发布
原创 最新推荐文章于 2025-09-01 10:30:40 发布 · 2.4k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

本文介绍了如何在设计过程中通过SolderMaskExpansion技术，利用规则设置和自定义查询功能，针对焊盘掩模进行操作，如定位IsVia对象的应用场景。

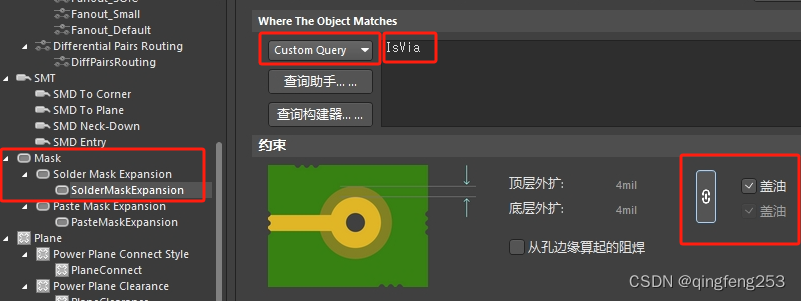

设计(D)–>规则®–>Mask–>Solder Mask Expansion–>SolderMaskExpansion
右侧应用场景(Where the object mat)–>选择自定义(Custom Query)–>右侧输入框里输入“IsVia”
然后点击确定即可
在这里插入图片描述
