本文介绍了在AltiumDesigner20中进行窗口切换、PCB编辑操作，如元器件层调整、网络处理、库管理、错误解决（如波浪线、焊盘覆盖等），以及规则注意事项和转换技巧，帮助用户提升工作效率。
如果帮到你了，麻烦点个赞
1. AD20中不同窗口之间切换
Ctrl + Tab
2. PCB镜像翻转
Ctrl + F
3. PCB中器件封装镜像
选中封装，按快捷键Ctrl + X
4. 选中同一面上的同一网络的导线
鼠标左击选中一小段后，按Tab键
5. 选中一段同一网络相连的导线（未连接的不会选中）
Ctrl + H，出现十字后点击想选中的导线
6. 在PCB中调出层视图管理（非常好用的一个功能，不会的建议先学学）
快捷键 L
7. 调整元器件层
左键按住元器件，按L键，即可在顶层和底层之间切换
8. 库导入
右下角Panels–>Components

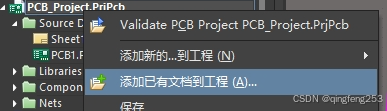

有一个更简单的办法：工程栏窗口中，右击工程，选择添加已有文档到工程，选择你的库文件即可
9. 原理图orPCB导出库文件
设计（D）–>生成原理图库（M）or 生成PCB库（P）
10. 元器件连接上导线后出现红色波浪线
有两种情况，第一种是元器件命名重复，改名即可
第二种情况是元器件引脚是单端网络，解决方法：放置§–>指示(V)–>通用No ERC符号(N)，将该符号旋转于出现红色波浪线的引脚即可，该符号代表该引脚不与其它位置连接；或者 快捷键 C + O 调出工程窗口，将“Nets with only one pin”右键设置为不报告
11. PCB转DWG
Export–>R13
12. 选定一个网络的pcb线，然后加粗
参考链接：Altium Designer中怎样选定一个网络的pcb线，然后加粗
13. PCB中使一条网络高亮（所有线和焊盘）
按住Ctrl，并点击该网络任意一点。取消：按住Ctrl，并点击网络外任意一点。
14. 特殊粘贴（用于粘贴铺铜，也可以粘贴器件、导线等）
先选择要复制的对象，Ctrl + C复制，出现十字后选择一个参考点，然后选择需要粘贴到的层，最后快捷键E+A，跳出一个窗口，勾选第一第二项，点OK就行了（粘贴过程中可能会出现偏移，可在板上先放一个过孔用来定位，粘贴完成后删掉过孔）
15. 板上挖洞
首先创建你想要挖孔的形状和位置（推荐用机械层）
然后：工具（T）–>转换（V）–>以选中的元素创建板切割槽（B）
16. PCB关闭自动移除闭合回路
1.在PCB状态下，打开Tools
2.打开Preferences，
3.左边任务栏找到PCB Editor并打开
4.打开Interactive Routing
5.找到交互式布线选项
6.取消勾选自动移除闭合回路
17. PCB 显示与隐藏飞线
快捷键N
18. 设置过孔盖油后，部分焊盘也被盖油解决方法
参考：AD20画PCB，选择盖油后，部分焊盘也被盖油，解决方法
19. 同一器件封装内焊盘距离过近报错
20. 规则注意事项
规则设置完成后，如果有多条并列规则，注意更改优先级，排位越往上，优先级越高。

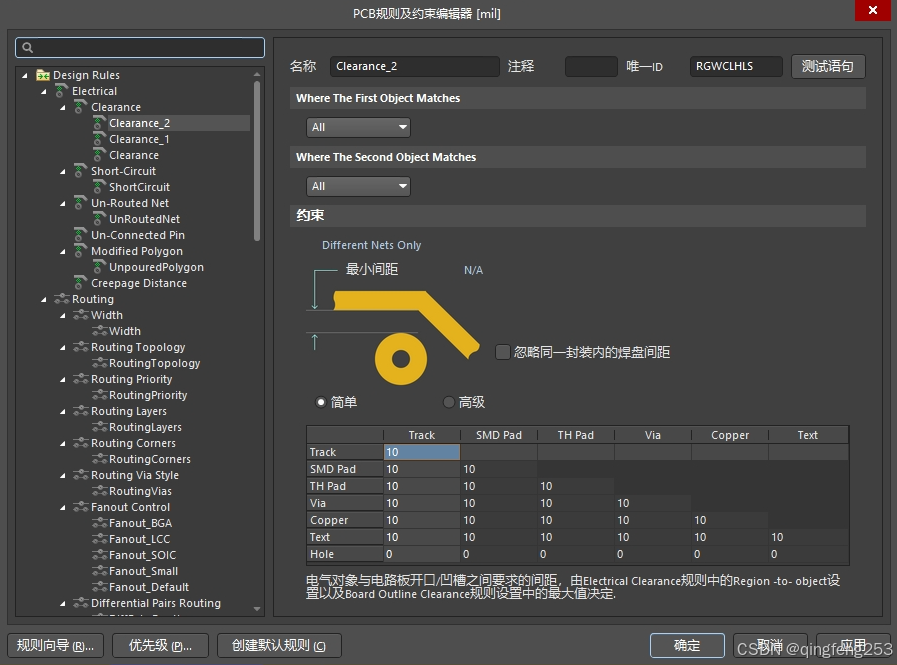

21. 焊盘离孔太近，报错，规则设置（孔边框处使用了机械层1和keep-out-layer）

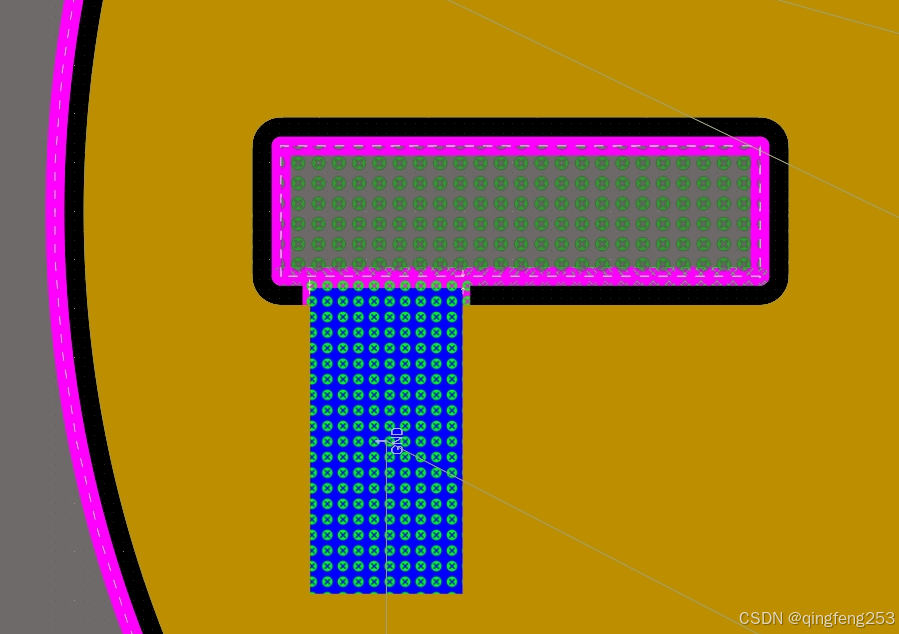

设置前：

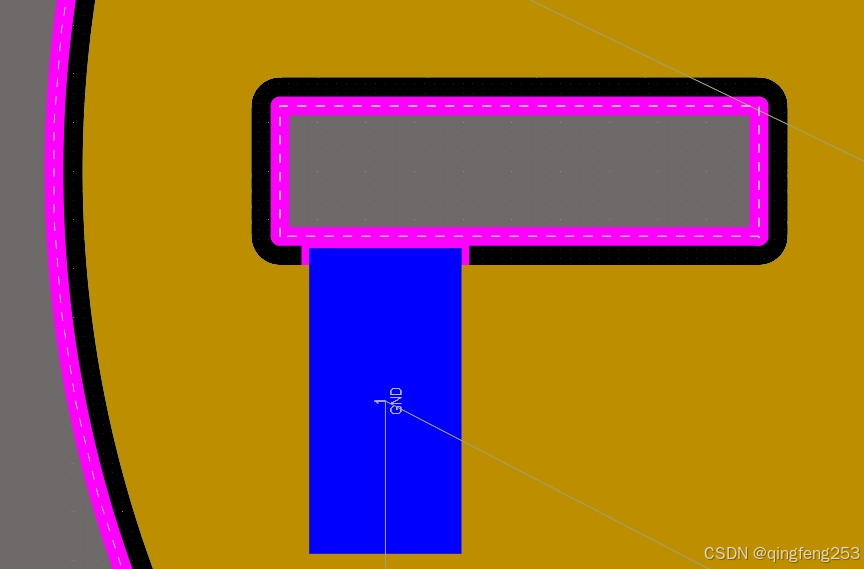

设置后：
22. 查看PCB上是否有未连接的线
快捷键 R --> B（板信息）–> 只勾选最后一项(Routing Information)，即可查看连线完成情况。
如果有未完成，但是你找不到的，可以使用第6条，调出层视图管理，将所有layer隐藏，就能看出哪里有未完成的飞线。
23. 在PCB中查找器件快捷键
快捷键J–>C，搜索器件编号，鼠标指针会跳转到相应器件上。
24. 在原理图中高亮网络的两种方法
25. 生产文件Gerber导出（已验证）
AD20/Altium designer——如何生成Gerber打板文件
