深度学习VGG代码实现

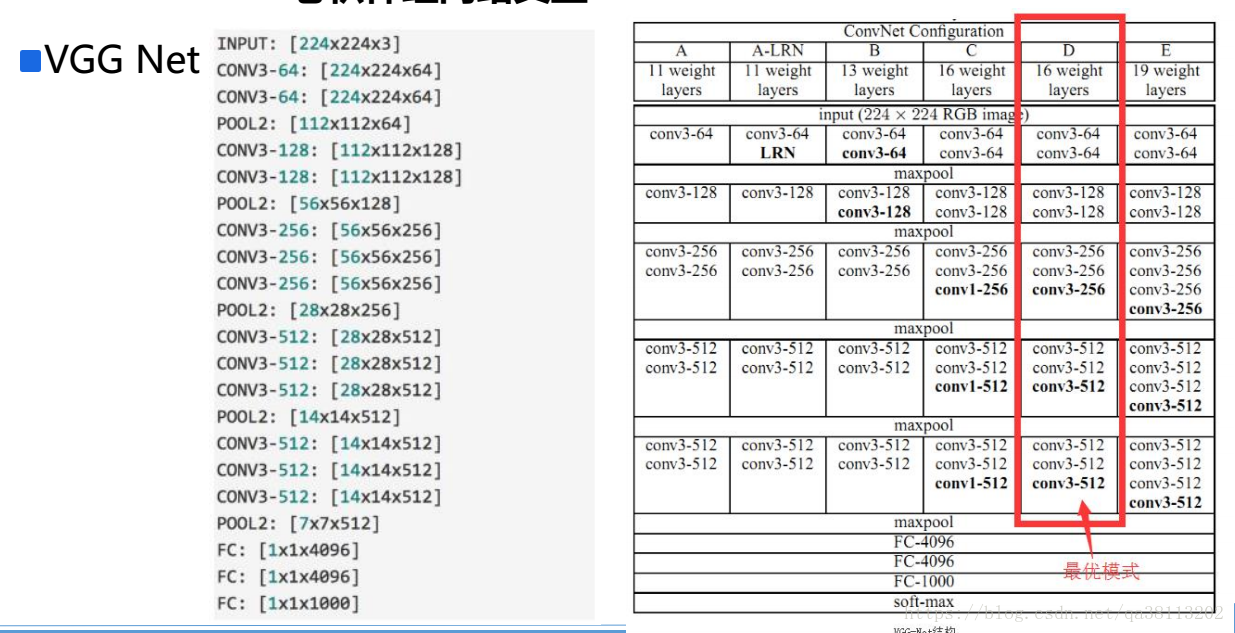

VGG网络结构

#pip install tflearn
from tflearn.datasets import oxflower17
import tensorflow as tf
#mnist oxflower17 cifar10 cifar100 图像有关数据
X,Y=oxflower17.load_data(one_hot=True)  #下载oxflower17数据集

print(X.shape) #(1360, 224, 224, 3)
print(Y.shape) #(1360, 17)



#图像分类
#1.设计超参数
#(1)训练有关的参数
train_epoch =1000 #训练迭代次数(训练数据遍历完一次  算一次迭代)
batch_size = 10 #每个批次训练多少数据
lr=tf.placeholder(tf.float32) #动态学习率
display_epoch = 100 #没学习100次  进行一次评估
n_class = Y.shape[1]
x = tf.placeholder(tf.float32,[None,224,224,3])
y = tf.placeholder(tf.float32,[None,n_class])

#(2)网络有关的参数
weight={
'wc1_1':tf.Variable(tf.random_normal([3,3,3,64])),  #3X3X3 64组 第一层卷积 => 224X224X64

'wc2_1':tf.Variable(tf.random_normal([3,3,64,128])),  #3X3X64 128组 第二层卷积

'wc3_1':tf.Variable(tf.random_normal([3,3,128,256])),  #3X3X128 256组 第三层卷积
'wc3_2':tf.Variable(tf.random_normal([3,3,256,256])),  #3X3X256 256组 第三层卷积

'wc4_1':tf.Variable(tf.random_normal([3,3,256,512])),  #3X3X256 256组 第三层卷积
'wc4_2':tf.Variable(tf.random_normal([3,3,512,512])),  #3X3X256 256组 第三层卷积

'wc5_1':tf.Variable(tf.random_normal([3,3,512,512])),  #3X3X256 256组 第三层卷积
'wc5_2':tf.Variable(tf.random_normal([3,3,512,512])),  #3X3X256 256组 第三层卷积

'wfc_1':tf.Variable(tf.random_normal([7*7*512,4096])),  #3X3X256 256组 第三层卷积
'wfc_2':tf.Variable(tf.random_normal([4096,4096])),  #3X3X256 256组 第三层卷积
'wfc_3':tf.Variable(tf.random_normal([4096,n_class])),  #3X3X256 256组 第三层卷积
}
biase={
'bc1_1':tf.Variable(tf.random_normal([64])),  #3X3X3 64组 第一层卷积 => 224X224X64

'bc2_1':tf.Variable(tf.random_normal([128])),  #3X3X64 128组 第二层卷积

'bc3_1':tf.Variable(tf.random_normal([256])),  #3X3X128 256组 第三层卷积
'bc3_2':tf.Variable(tf.random_normal([256])),  #3X3X256 256组 第三层卷积

'bc4_1':tf.Variable(tf.random_normal([512])),  #3X3X256 256组 第三层卷积
'bc4_2':tf.Variable(tf.random_normal([512])),  #3X3X256 256组 第三层卷积

'bc5_1':tf.Variable(tf.random_normal([512])),  #3X3X256 256组 第三层卷积
'bc5_2':tf.Variable(tf.random_normal([512])),  #3X3X256 256组 第三层卷积

'bfc_1':tf.Variable(tf.random_normal([4096])),  #3X3X256 256组 第三层卷积
'bfc_2':tf.Variable(tf.random_normal([4096])),  #3X3X256 256组 第三层卷积
'bfc_3':tf.Variable(tf.random_normal([n_class])),  #3X3X256 256组 第三层卷积

}



#2.设计网络
def vgg_network():
    #input 输入层的预处理
    #conv1 第一层
    #tf.nn.conv2d是TensorFlow里面实现卷积的函数，参考文档对它的介绍并不是很详细，实际上这是搭建卷积神经网络比较核心的一个方法，非常重要
    #tf.nn.conv2d(input, filter, strides, padding, use_cudnn_on_gpu=None, name=None)
    #第一个参数input：指需要做卷积的输入图像，它要求是一个Tensor，具有[batch, in_height, in_width, in_channels]
    #这样的shape，具体含义是[训练时一个batch的图片数量, 图片高度, 图片宽度, 图像通道数]，注意这是一个4维的Tensor，要求类型为float32和float64其中之一

    #第二个参数filter：相当于CNN中的卷积核，它要求是一个Tensor，具有[filter_height, filter_width, in_channels, out_channels]
    #这样的shape，具体含义是[卷积核的高度，卷积核的宽度，图像通道数，卷积核个数]，要求类型与参数input相同，有一个地方需要注意，第三维in_channels，就是参数input的第四维

    #第三个参数strides：卷积时在图像每一维的步长，这是一个一维的向量，长度4

    #第四个参数padding：string类型的量，只能是
    #"SAME", "VALID"
    #其中之一，这个值决定了不同的卷积方式（后面会介绍）

    #第五个参数：use_cudnn_on_gpu: bool类型，是否使用cudnn加速，默认为true

    #结果返回一个Tensor，这个输出，就是我们常说的feature
    #map，shape仍然是[batch, height, width, channels]这种形式。

    #===============================================第一层======================================
    net = tf.nn.conv2d(input=x,filter=weight['wc1_1'],strides=[1,1,1,1],padding='SAME')  #第一层卷积
    print('covn',net)
    net = tf.nn.leaky_relu(tf.nn.bias_add(net,biase['bc1_1']))            #激励函数
    print('relu', net)
    net = tf.nn.lrn(net) #局部归一化
    print('lrn', net)
    #
    #ksize 窗口大小
    #strides 步长  [batch, in_height, in_width, in_channels]
    net = tf.nn.max_pool(value=net,ksize=[1,2,2,1],strides=[1,2,2,1],padding='SAME')  #池化
    print('max_pool', net)

    #===============================================第二层======================================
    net = tf.nn.conv2d(net, filter=weight['wc2_1'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc2_1']))
    net = tf.nn.max_pool(value=net, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],padding='VALID')  # 池化
    print('max_pool', net)
    # ===============================================第三层======================================
    net = tf.nn.conv2d(net, filter=weight['wc3_1'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc3_1']))
    net = tf.nn.conv2d(net, filter=weight['wc3_2'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc3_2']))
    net = tf.nn.max_pool(value=net, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],padding='VALID')  # 池化
    print('max_pool', net)

    # ===============================================第四层======================================
    net = tf.nn.conv2d(net, filter=weight['wc4_1'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc4_1']))
    net = tf.nn.conv2d(net, filter=weight['wc4_2'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc4_2']))
    net = tf.nn.max_pool(value=net, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],padding='VALID')  # 池化
    print('max_pool', net)

    # ===============================================第五层======================================
    net = tf.nn.conv2d(net, filter=weight['wc5_1'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc5_1']))
    net = tf.nn.conv2d(net, filter=weight['wc5_2'], strides=[1, 1, 1, 1],padding='SAME')
    net = tf.nn.leaky_relu(tf.nn.bias_add(net, biase['bc5_2']))
    net = tf.nn.max_pool(value=net, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],padding='VALID')  # 池化

    print('max_pool', net)
    #  拉伸，开始全连接层  7X7X512
    net = tf.reshape(net, shape=[-1, weight['wfc_1'].get_shape()[0]])
    #全连接(BP网络)
    net = tf.matmul(net,weight['wfc_1'])+biase['bfc_1']
    net = tf.nn.relu(net)
    net = tf.matmul(net, weight['wfc_2']) + biase['bfc_2']
    net = tf.nn.relu(net)
    #  out层
    return tf.matmul(net, weight['wfc_3']) + biase['bfc_3']


#3.设计损失函数和优化器，建立评估函数 （正确率）
pred = vgg_network()
loss = tf.nn.softmax_cross_entropy_with_logits(logits = pred,labels = y) #损失函数
#tf.nn.sigmoid_cross_entropy_with_logits()
opt = tf.train.GradientDescentOptimizer(learning_rate=lr).minimize(loss)  #梯度下降学习（优化器）
#one_hot  17位
#【true.false】 选出true的值
acc_tf = tf.equal(tf.argmax(pred,1),tf.argmax(y,1))
acc = tf.reduce_mean(tf.cast(acc_tf,tf.float32))  #平均值

#4.训练
with tf.Session() as sess:
    sess.run(tf.global_variables_initializer()) #初始化全局变量，相当于给上面的变量进行赋值

    base_lr = 0.01  #初始学习率
    learning_rate = base_lr

    for epoch in range(train_epoch): #1000次迭代
        # batch_size =10,total_data =1360
        # 取数据
        total_batch = X.shape[0] // batch_size  # 计算一次迭代需要多少批数据
        for i in range(total_batch):
            X_train, Y_train = X[i * batch_size:i * batch_size + batch_size], Y[i * batch_size:i * batch_size + batch_size]
            print('step:%s' % str(epoch) + '-' + str(i))
            sess.run(opt, feed_dict={x: X_train, y: Y_train,lr:learning_rate})

            if (i + 1) * (epoch + 1) % display_epoch == 0:
                #进行评估
                cost,accuaray = sess.run([loss,acc],feed_dict={x: X_train, y: Y_train,lr:learning_rate})

                print('step:%s,loss:%f,acc:%f'%str(epoch)+"-"+str(i),cost,accuaray)
                # 动态学习率设置。
                learning_rate = base_lr * ((1 - epoch) / train_epoch) ** 2
