STM32项目分享：基于STM32的空气净化器

大海学长的单片机设计 大海学长的单片机设计 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 900+累计阅读 996平均单平台 已同步平台 优快云 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄6年
关注
原创 2025-10-18 10:55:10 996 阅读 AI 写同款· GEO 优化 ›
STM32单片机蓝牙APP空气净化系统甲醛二氧化碳温度SGP30 STM32单片机蓝牙APP空气净化系统甲醛二氧化碳温度SGP30 关键词：智能蓝牙PWM空气净化系统，STM32单片机甲醛二氧化碳 阅读详情

目录

一、引言

二、硬件设计

三、软件设计

四、系统实现与测试

五、结论与展望

六、资料内容及获取

一、引言

基于STM32的空气净化器系统实现了智能化的环境监测与净化控制功能。该系统通过集成语音识别模块（SU-03T）、OLED显示屏和环境传感器，构建了一个完整的智能空气净化解决方案。

二、硬件设计

2.1 模块组成

使用模块：
STM32最小系统版
温湿度传感器
MQ7 一氧化碳检测模块
MQ2 烟雾检测模块
MQ135空气质量检测模块
PM2.5 检测模块
蜂鸣器
0.96OLED屏幕
WiFi模块
风扇
加湿器
驱动模块
按键

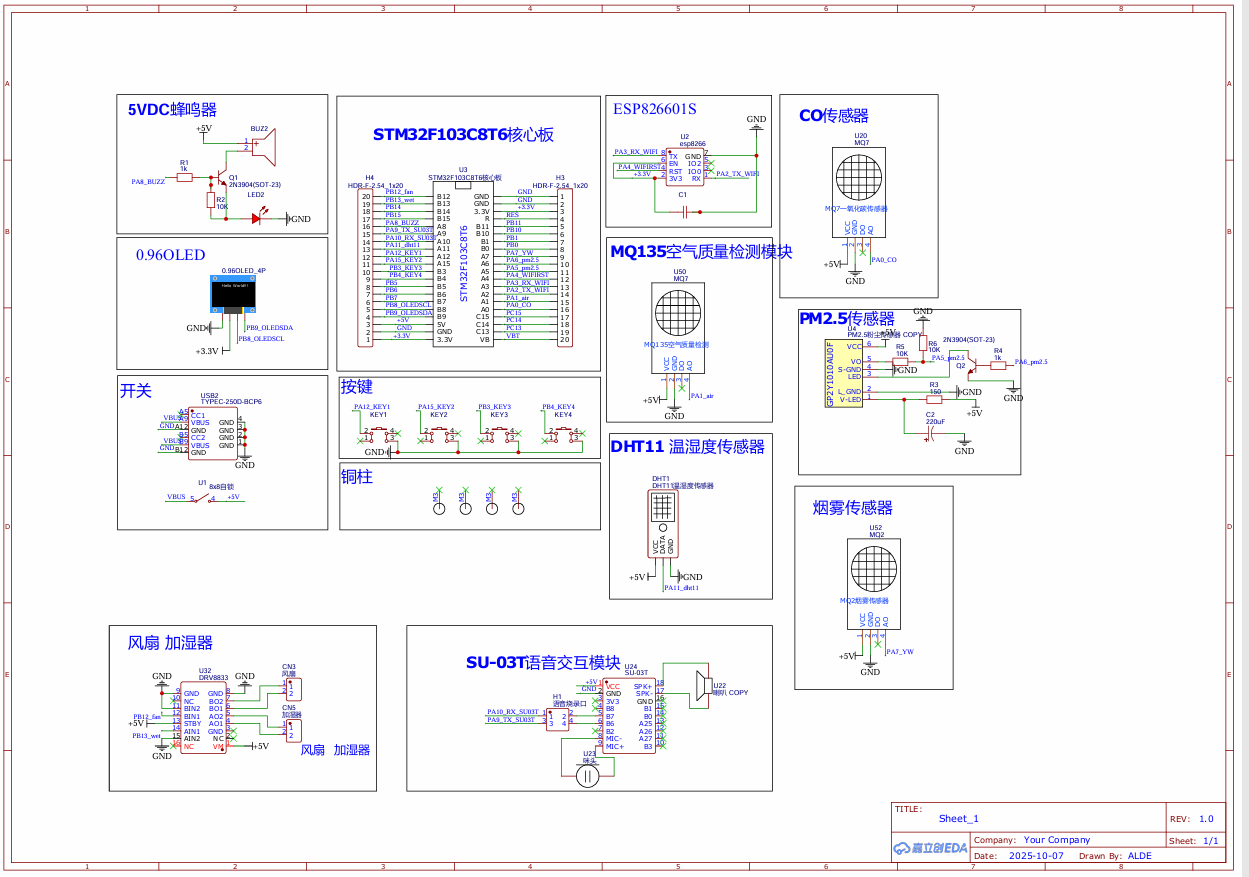

2.2  原理图

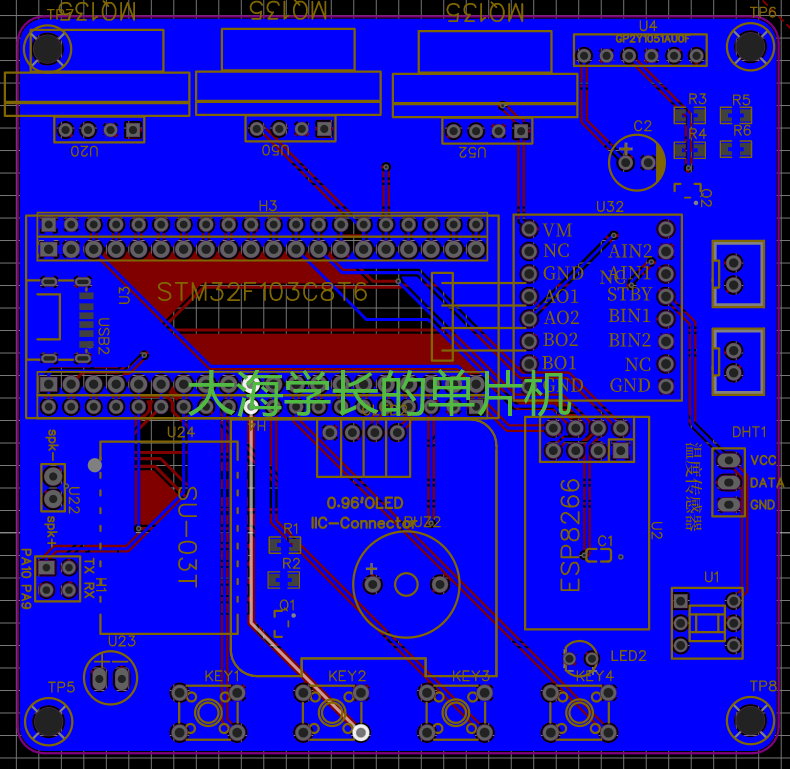

2.3  PCB

三、软件设计

3.1 功能

  1. 语音控制功能：通过SU-03T语音识别模块，用户可以使用自然语音指令（如"打开净化器"、"关闭净化器"）直接控制设备开关，提供便捷的人机交互体验。

  2. 环境状态监测：系统能够实时监测室内空气质量参数，包括颗粒物浓度、有害气体含量等环境指标，为净化决策提供数据支持。

  3. 智能显示界面：OLED显示屏实时显示设备工作状态、环境质量数据和操作提示，让用户直观了解当前环境状况和设备运行情况。

  4. 多模式净化控制：系统支持手动和自动两种工作模式，可根据环境质量自动调整净化强度，实现智能化运行。

  5. 串口通信协议：设计了稳定的数据通信协议，确保STM32主控制器与各外设模块之间的可靠数据传输。

  6. 安全保护机制：具备异常状态检测和处理能力，当检测到环境异常（如空气质量严重污染）时自动触发相应的保护措施。

  7. APP数据查看、阈值下发、净化器控制

3.2 main代码

#include "delay.h"
#include "sys.h"
#include "led.h" //控制器
#include "oled.h"
#include "esp8266.h"
#include "Timer.h"
#include "Key.h"
#include "stmflash.h"
#include "su_03t.h"
// 传感/执行模块
#include "dht11.h"
#include "PM25.h"
#include "AD.h"
//C库
#include <string.h>
#include "stdio.h"
#include "math.h"
#include "stdbool.h"




/*********************************** 变量声明**********************************/
extern unsigned char esp8266_buf[buf_len];
// 定义在头文件中声明的外部变量
control_mode MODE = manual_mode;  // 初始化为手动模式
//阈值结构体
struct Set_data
{
  u16 temp_H;  //温度上限
	u16 temp_L;  //温度下限
	u16 air_H;  //空气质量上限
	u16 co_H;   //一氧化碳上限
	u16 pm25_H; //PM2.5上限
	u16 smoke_H; //烟雾浓度上限
};

struct Set_data Out_data={30,20,30,40,50,60};//初始化阈值

//数据获取
u16 temp_value=0;
u16 humi_value=0;
u16 co_value=0;
float air_value=0;
u16 pm25_value=0;
u16 smoke_value=0;

DHT11_Data_TypeDef DHT11_Data;//dht11添加变量

////按键相关的变量
u8 key_num=0,Page_flag=1;
char TIMER_IT=0,WiFiInit_time,Flagout=1;

//oled相关变量
u8 oled_Fill_flag=1;//OLED清屏标志
char oled_str[100];//OLED显示缓存
char date[200];//esp8266发送缓存

bool beep_flag=false;//蜂鸣器标志位
//DOOR=false;//门锁状态
u8 alarm_flag=0;//报警标志位

//设备控制状态变量
bool fan_state=false;        //风扇状态
bool humidifier_state=false; //加湿器状态


bool need_purify;
u8 air_alarm;
u8 co_alarm;

u8 co_flag=0;
u8 air_flag=0;
int num;
/********************************函数声明**********************************/
// 在main函数前添加函数声明
void Page_data(void);    // 数据显示界面
void Page_control(void);    //控制外设
void Page_setting(void); // 设置界面
void APP_Control(void); //APP数据下发
void BI_BI(void); //哔哔提醒数据下发


int main(void){
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	DHT11_Init();//初始化DHT11

	LED_Init();
	BEEP=OFF;//蜂鸣器关闭
	purifier_state=false;
  Purifier_Control(OFF);

	PM25_Init();
	AD_Init();//模拟量模块
	Key_Init();//按键初始化
  SU_03T_Iint(9600);//SU03T  语言
	SU_03T_Iint(9600);//语音模块


  OLED_Init();//OLED初始化
  OLED_Clear(0);

	do
	{
			OLED_ShowText(0, 0,(u8*) "是否需要联网？", 0);
			OLED_ShowText(8, 4,(u8*) "1.是  2.否", 0);
			key_num=KEY_Scan(0);//按键扫描
			if(key_num==1)//需要联网
			{
					OLED_Clear(0);
					Timer_Init();
					ESP8266_Init(115200);
					break;
			}
	}while(key_num!=2);

   OLED_Clear(0);

    /*读出内存数据*/
    STMFLASH_Read(FLASH_SAVE_ADDR,    &Out_data.temp_H,1);
    delay_ms(100);
		STMFLASH_Read(FLASH_SAVE_ADDR+2,  &Out_data.temp_L,1);
    delay_ms(100);
    STMFLASH_Read(FLASH_SAVE_ADDR+6,  &Out_data.air_H,1);
    delay_ms(100);
		STMFLASH_Read(FLASH_SAVE_ADDR+4,  &Out_data.co_H,1);
    delay_ms(100);
		STMFLASH_Read(FLASH_SAVE_ADDR+8,  &Out_data.pm25_H,1);
    delay_ms(100);
		STMFLASH_Read(FLASH_SAVE_ADDR+10,  &Out_data.smoke_H,1);
    delay_ms(100);




	while(1)
	{
     /*********************************数据处理区*********************************/

					//获取温湿度
					Read_DHT11(&DHT11_Data);
					temp_value= DHT11_Data.temp_int; //获取温度
					humi_value= DHT11_Data.humi_int; //获取湿度

		     //获取一氧化碳
		     co_value= GetMQ7Value();

				 //获取空气质量
		     air_value=MQ135_GetData_PPM();

				 //获取PM2.5浓度
				 pm25_value = PM2_5_GetData();

		     //获取烟雾浓度
		     smoke_value = GetMQ2Value();


        /*******************向巴法云发送数据***************************************/
        if(TIMER_IT)
        {
            TIMER_IT=0;
            sprintf(date,"cmd=2&uid=%s&topic=data&msg=#%d#%d#%d#%d#%d#%d#sensordata#\r\n",\
            BEMFA_ID,
            MODE,(int)pm25_value,(int)smoke_value,(int)air_value,(int)co_value,(int)need_purify);
            ESP8266_SendData((unsigned char *)date);//ESP8266发送数据
        }
   /*********************************人机交互区**************************************************/
				key_num=KEY_Scan(0);//按键扫描
        if(key_num==1)//界面切换键
        {
            Page_flag++;
            Page_flag=Page_flag%3;
            OLED_Clear(0);//清屏
        }
        //界面切换功能
        switch(Page_flag)
        {
            case 1:
                Page_data();    // 第一界面 - 数据显示
                break;
            case 2:
                Page_control();    //控制外设; // 第三界面 - 设置界面
                break;
            case 0:
                Page_setting(); // 第三界面 - 设置界面
                break;
        }

	/*********************************模式控制区*********************************/

	/******************APP指令下发********************************/
  APP_Control();//阈值下发  模式转换

	/********************自动模式******************************/


	if(MODE==auto_mode){
		// 自动模式：当任一指标超过阈值时，开启净化器并报警
		bool pm25_over = (pm25_value > Out_data.pm25_H);
		bool smoke_over = (smoke_value > Out_data.smoke_H);
		bool co_over = (co_value > Out_data.co_H);
		bool air_over = ((int)air_value > Out_data.air_H);

		need_purify = pm25_over || smoke_over || co_over || air_over;

		// 设置报警状态（用于上报）
		co_alarm = co_over ? 1 : 0;
		air_alarm = air_over ? 1 : 0;

		if(need_purify){
			purifier_state = true;
			Purifier_Control(ON);   // 同时打开风扇与加湿器
			beep_flag = true;       // 蜂鸣器报警（在定时器中断内以闪烁方式执行）

			if(air_flag==1){
			SU_03T_SendArray(air_bad_TxPacket,5);
			air_flag=0;
			}

		}else{
			purifier_state = false;
			Purifier_Control(OFF);
			beep_flag = false;      // 关闭报警
			air_flag=1;
		}
	}//自动模式



  /********************手动模式*****************************/

	if(MODE==manual_mode)//手动模式
		{

		// 检查是否需要发送空气质量
		if(SU_03T_GetSendAirFlag==1)
		{
				// 发送帧头
				SU_03T_SendByte(0xAA);
				SU_03T_SendByte(0x55);

				// 发送命令字
				SU_03T_SendByte(0x01);

				int air_data[1];
				air_data[0] = (int)air_value;  //空气质量


				// 调整发送顺序为低字节在后
				// 发送每个时间值（4字节）
				for(int i = 0; i < 1; i++)
				{
						// 调整发送顺序为低字节在后
						SU_03T_SendByte(air_data[i] & 0xFF);          // 最低字节
						SU_03T_SendByte((air_data[i] >> 8) & 0xFF);   // 次低字节
						SU_03T_SendByte((air_data[i] >> 16) & 0xFF);  // 次高字节
						SU_03T_SendByte((air_data[i] >> 24) & 0xFF);  // 最高字节
				}


				// 发送帧尾
				SU_03T_SendByte(0x55);
				SU_03T_SendByte(0xAA);



				SU_03T_GetSendAirFlag=0;  //重置标志位

		}	 //AIR




		// 检查是否需要发送空气质量
		if(SU_03T_GetSendTempFlag==1)
		{
				// 发送帧头
				SU_03T_SendByte(0xAA);
				SU_03T_SendByte(0x55);

				// 发送命令字
				SU_03T_SendByte(0x02);

				int air_data[1];
				air_data[0] = (int)temp_value;  //温度


				// 调整发送顺序为低字节在后
				// 发送每个时间值（4字节）
				for(int i = 0; i < 1; i++)
				{
						// 调整发送顺序为低字节在后
						SU_03T_SendByte(air_data[i] & 0xFF);          // 最低字节
						SU_03T_SendByte((air_data[i] >> 8) & 0xFF);   // 次低字节
						SU_03T_SendByte((air_data[i] >> 16) & 0xFF);  // 次高字节
						SU_03T_SendByte((air_data[i] >> 24) & 0xFF);  // 最高字节
				}


				// 发送帧尾
				SU_03T_SendByte(0x55);
				SU_03T_SendByte(0xAA);

				SU_03T_GetSendTempFlag=0;  //重置标志位

		}	 //AIR








		}//手动模式


    }//while
}//main



void TIM2_IRQHandler(void)
{
 if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
    {


        TIMER_IT=1;

        if(beep_flag)
        {
            BEEP=!BEEP;
        }
        else
        {
            BEEP=0;
        }

        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
    }
}


void APP_Control(void)
{
   //模式切换
   if( strstr((const char *)esp8266_buf,"ZD")!=0 )
   {
       MODE=auto_mode;
       BI_BI();//哔哔提醒
       ESP8266_Clear();//清除缓存
   }
   else if( strstr((const char *)esp8266_buf,"SD")!=0 )
   {
       MODE=manual_mode;
       beep_flag=false;
       BEEP=OFF;
			purifier_state=false;
       Purifier_Control(OFF);
		   BI_BI();//哔哔提醒
       ESP8266_Clear();//清除缓存
   }




   // PM2.5阈值设置
   char *pm25_ptr = strstr((char *)esp8266_buf, "PM25");
   if (pm25_ptr != NULL && sscanf(pm25_ptr + 4, "=%hu", &Out_data.pm25_H) == 1)
   {

     BI_BI();//哔哔提醒
      ESP8266_Clear();//清除缓存
     STMFLASH_Write(FLASH_SAVE_ADDR+8, &Out_data.pm25_H, 1);

   }

   // 烟雾浓度阈值设置
   char *smoke_ptr = strstr((char *)esp8266_buf, "SMOKE");
   if (smoke_ptr != NULL && sscanf(smoke_ptr + 5, "=%hu", &Out_data.smoke_H) == 1)
   {

     BI_BI();//哔哔提醒
      ESP8266_Clear();//清除缓存
     STMFLASH_Write(FLASH_SAVE_ADDR+10, &Out_data.smoke_H, 1);
   }

   // CO阈值设置
   char *co_ptr = strstr((char *)esp8266_buf, "COH");
   if (co_ptr != NULL && sscanf(co_ptr + 3, "=%hu", &Out_data.co_H) == 1)
   {
     BI_BI();//哔哔提醒
     ESP8266_Clear();//清除缓存
     STMFLASH_Write(FLASH_SAVE_ADDR+4, &Out_data.co_H, 1);
   }

   // 空气质量阈值设置
   char *air_ptr = strstr((char *)esp8266_buf, "AIR");
   if (air_ptr != NULL && sscanf(air_ptr + 3, "=%hu", &Out_data.air_H) == 1)
   {
     BI_BI();//哔哔提醒
     ESP8266_Clear();//清除缓存
     STMFLASH_Write(FLASH_SAVE_ADDR+6, &Out_data.air_H, 1);
   }

//   // 风扇控制
//   if( strstr((const char *)esp8266_buf,"FAN_ON")!=0 )
//   {
//       fan_state=true;
//       FAN=ON;
//       BI_BI();//哔哔提醒
//       ESP8266_Clear();//清除缓存
//   }
//   else if( strstr((const char *)esp8266_buf,"FAN_OFF")!=0 )
//   {
//       fan_state=false;
//       FAN=OFF;
//       BI_BI();//哔哔提醒
//       ESP8266_Clear();//清除缓存
//   }
//
//   // 加湿器控制
//   if( strstr((const char *)esp8266_buf,"HUM_ON")!=0 )
//   {
//       humidifier_state=true;
//       HUMIDIFIER=ON;
//       BI_BI();//哔哔提醒
//       ESP8266_Clear();//清除缓存
//   }
//   else if( strstr((const char *)esp8266_buf,"HUM_OFF")!=0 )
//   {
//       humidifier_state=false;
//       HUMIDIFIER=OFF;
//       BI_BI();//哔哔提醒
//       ESP8266_Clear();//清除缓存
//   }

   // 净化器控制
   if( strstr((const char *)esp8266_buf,"PUR_ON")!=0 )
   {
       purifier_state=true;
     Purifier_Control(ON);
       BI_BI();//哔哔提醒
       ESP8266_Clear();//清除缓存
   }
   else if( strstr((const char *)esp8266_buf,"PUR_OFF")!=0 )
   {
       purifier_state=false;
   Purifier_Control(OFF);
       BI_BI();//哔哔提醒
       ESP8266_Clear();//清除缓存
   }

}

// 数据显示界面
void Page_data(void)
{
		// 添加按键2的模式切换功能
    if(key_num==2)//模式切换键
    {
        MODE++;
        if(MODE > manual_mode) MODE = auto_mode; // 循环切换：自动->手动->自动

        // 切换到手动模式时关闭报警和设备
        if(MODE == manual_mode)
        {
            beep_flag=false;
            BEEP=OFF;
						purifier_state=false;
            Purifier_Control(OFF);

        }
    }


		//PM2.5浓度
		sprintf(oled_str,"PM2.5:%d ",(int)pm25_value);
    OLED_ShowText(0,0,(u8*)oled_str,0);
	  //一氧化碳浓度
	  sprintf(oled_str,"CO浓度:%4dppm",(int)co_value);
    OLED_ShowText(0,2,(u8*)oled_str,0);
		//空气质量
		sprintf(oled_str,"空气质量:%dppm  ",(int)air_value);
    OLED_ShowText(0,4,(u8*)oled_str,0);
	  //烟雾浓度
	  sprintf(oled_str,"烟雾浓度:%dppm  ",(int)smoke_value);
    OLED_ShowText(0,6,(u8*)oled_str,0);



	  //模式状态
    sprintf(oled_str,"%s",MODE?"手动":"自动");
    OLED_ShowText(95,0,(u8*)oled_str,0);



}

//控制界面
void Page_control(void)
{
    static u8 Index_flag=1;


    sprintf(oled_str,"净化器:%s",purifier_state?"ON ":"OFF");
    OLED_ShowText(16,0,(u8 *)oled_str,0);

    sprintf(oled_str,"返回主页");
    OLED_ShowText(16,2,(u8 *)oled_str,0);

    // 处理按键2选择逻辑
    if(key_num==2)
    {
        Index_flag++;
        if(Index_flag > 2) Index_flag = 1; // 循环选择
    }

        // 箭头显示和控制逻辑
        switch(Index_flag)
        {
            case 1:
                OLED_ShowString(0,0,(u8 *)">",16) ;
                OLED_ShowString(0,2,(u8 *)" ",16) ;
                OLED_ShowString(0,4,(u8 *)" ",16) ;
                OLED_ShowString(0,6,(u8 *)" ",16) ;
                break;
            case 2:
                OLED_ShowString(0,0,(u8 *)" ",16) ;
                OLED_ShowString(0,2,(u8 *)">",16) ;
                OLED_ShowString(0,4,(u8 *)" ",16) ;
                OLED_ShowString(0,6,(u8 *)" ",16) ;
                break;
            case 3:
                OLED_ShowString(0,0,(u8 *)" ",16) ;
                OLED_ShowString(0,2,(u8 *)" ",16) ;
                OLED_ShowString(0,4,(u8 *)">",16) ;
                OLED_ShowString(0,6,(u8 *)" ",16) ;
                break;
            case 4:
                OLED_ShowString(0,0,(u8 *)" ",16) ;
                OLED_ShowString(0,2,(u8 *)" ",16) ;
                OLED_ShowString(0,4,(u8 *)" ",16) ;
                OLED_ShowString(0,6,(u8 *)">",16) ;
                break;
        }

        if(MODE==manual_mode)//手动模式下
        {

           // 净化器控制（同时控制风扇和加湿器）
          if(Index_flag==1&&key_num==3)
            {
                purifier_state=true;
                Purifier_Control(ON);
            }
            if(Index_flag==1&&key_num==4)
            {
                purifier_state=false;
                Purifier_Control(OFF);
            }

            // 返回主页
            if(Index_flag==2&&key_num==3)
            {
                Page_flag=1; // 返回数据显示页面
            }
        }
}

// 设置界面
void Page_setting(void)
{
    static u8 Index_flag=1;
    // 显示设置参数
    sprintf(oled_str,"PM2.5阈值:%d  ",Out_data.pm25_H);
    OLED_ShowText(16,0,(u8 *)oled_str,0);
    sprintf(oled_str,"CO阈值:%d  ",Out_data.co_H);
    OLED_ShowText(16,2,(u8 *)oled_str,0);
    sprintf(oled_str,"空气质量:%d  ",Out_data.air_H);
    OLED_ShowText(16,4,(u8 *)oled_str,0);
    sprintf(oled_str,"烟雾阈值:%d  ",Out_data.smoke_H);
    OLED_ShowText(16,6,(u8 *)oled_str,0);

    // 处理参数调节逻辑
    if(key_num==2)
    {
        Index_flag++;
        Index_flag=Index_flag%4; // 修改为4个选项
    }

    // 箭头显示和参数调节逻辑
    switch(Index_flag)
    {
        case 1:
            OLED_ShowString(0,0,(u8 *)">",16) ;
            OLED_ShowString(0,2,(u8 *)" ",16) ;
            OLED_ShowString(0,4,(u8 *)" ",16) ;
            OLED_ShowString(0,6,(u8 *)" ",16) ;
            break;
        case 2:
            OLED_ShowString(0,0,(u8 *)" ",16) ;
            OLED_ShowString(0,2,(u8 *)">",16) ;
            OLED_ShowString(0,4,(u8 *)" ",16) ;
            OLED_ShowString(0,6,(u8 *)" ",16) ;
            break;
        case 3:
            OLED_ShowString(0,0,(u8 *)" ",16) ;
            OLED_ShowString(0,2,(u8 *)" ",16) ;
            OLED_ShowString(0,4,(u8 *)">",16) ;
            OLED_ShowString(0,6,(u8 *)" ",16) ;
            break;
        case 0:
            OLED_ShowString(0,0,(u8 *)" ",16) ;
            OLED_ShowString(0,2,(u8 *)" ",16) ;
            OLED_ShowString(0,4,(u8 *)" ",16) ;
            OLED_ShowString(0,6,(u8 *)">",16) ;
            break;
    }

    // 处理参数调节

    //PM2.5阈值
    if(Index_flag==1&&key_num==3)
    {
        Out_data.pm25_H < 300 ?  Out_data.pm25_H++ : 300;//PM2.5阈值不能超过300μg/m?
        STMFLASH_Write(FLASH_SAVE_ADDR+8, &Out_data.pm25_H,1);
    }
    if(Index_flag==1&&key_num==4)
    {
        Out_data.pm25_H > 0 ?  Out_data.pm25_H-- : 0; //PM2.5阈值不能低于0
        STMFLASH_Write(FLASH_SAVE_ADDR+8, &Out_data.pm25_H,1);
    }

    //CO阈值
    if(Index_flag==2&&key_num==3)
    {
        Out_data.co_H < 200 ?  Out_data.co_H++ : 200;//CO阈值不能超过200ppm
        STMFLASH_Write(FLASH_SAVE_ADDR+4, &Out_data.co_H,1);
    }
    if(Index_flag==2&&key_num==4)
    {
        Out_data.co_H > 0 ?  Out_data.co_H-- : 0; //CO阈值不能低于0
        STMFLASH_Write(FLASH_SAVE_ADDR+4, &Out_data.co_H,1);
    }

    //空气质量阈值
    if(Index_flag==3&&key_num==3)
    {
        Out_data.air_H < 100 ?  Out_data.air_H++ : 100;//空气质量阈值不能超过100ppm
        STMFLASH_Write(FLASH_SAVE_ADDR+6, &Out_data.air_H,1);
    }
    if(Index_flag==3&&key_num==4)
    {
        Out_data.air_H > 0 ?  Out_data.air_H-- : 0; //空气质量阈值不能低于0
        STMFLASH_Write(FLASH_SAVE_ADDR+6, &Out_data.air_H,1);
    }

    //烟雾浓度阈值
    if(Index_flag==0&&key_num==3)
    {
        Out_data.smoke_H < 100 ?  Out_data.smoke_H++ : 100;//烟雾浓度阈值不能超过100ppm
        STMFLASH_Write(FLASH_SAVE_ADDR+10, &Out_data.smoke_H,1);
    }
    if(Index_flag==0&&key_num==4)
    {
        Out_data.smoke_H > 0 ?  Out_data.smoke_H-- : 0; //烟雾浓度阈值不能低于0
        STMFLASH_Write(FLASH_SAVE_ADDR+10, &Out_data.smoke_H,1);
    }
}


void BI_BI(void){
 BEEP=ON;
 delay_ms(150);
 BEEP=OFF;

}

四、系统实现与测试

4.1 B站视频介绍

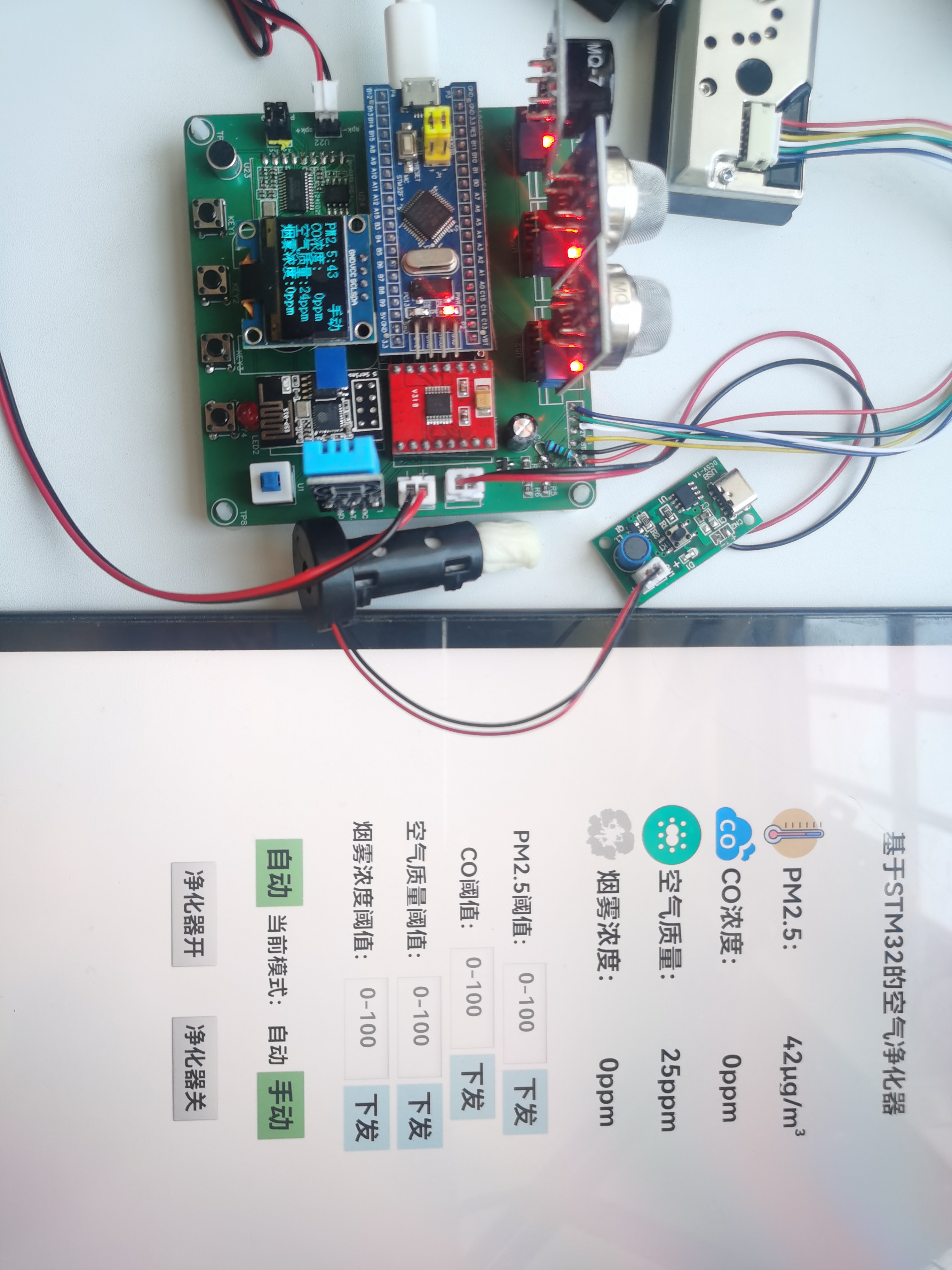

STM32空气净化器

五、结论与展望

5.1  小结

可以拓展更多的执行器控制，丰富语音功能！

六、资料内容及获取

B站关注UP主，一键三联，私信博主！！！

标签
#stm32 #嵌入式硬件 #单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
基于STM32单片机的空气净化器毕业设计 立即下载

相关推荐

基于STM32单片机的便携式空气净化器设计.pdf

基于STM32单片机的便携式空气净化器设计.pdf

STM32项目分享：空气净化器

本文介绍了一款基于STM32F103C8T6单片机的智能空气净化器项目。该设备通过多种传感器（如MQ-2、MQ-7、MQ-135、PM2.5、MS1100、DHT11）实时监测环境中的烟雾、一氧化碳、空气质量、粉尘、甲醛、温湿度等参数。当检测到有害物质超标时，设备会触发声光报警并自动启动净化功能。用户可以通过按键调节阈值、手动控制净化器开关，并通过蓝牙将数据发送到手机端进行远程控制。文章详细描述了项目的功能、主要器件、原理图设计、PCB硬件设计以及程序设计，并提供了实验效果展示和相关资料分享。

qq_44016222的博客 933

基于-STM32单片机的空气净化器毕业设计论文.doc

基于-STM32单片机的空气净化器毕业设计论文.doc

STM32智能空气净化器项目开发

进行多任务调度，结合TFT触摸屏实现人机交互，通过ESP8266接入阿里云物联网平台实现远程监控。本空气净化器项目基于STM32F4系列微控制器，整合多传感器数据采集、环境参数显示、网络通信及执行机构控制等功能，实现智能化空气质量管理。通过本项目的实践，开发者可掌握STM32在多任务环境下的开发方法、传感器数据融合处理技术及物联网系统的构建流程，为复杂嵌入式系统开发奠定坚实基础。采用STM32F407ZGT6，基于Cortex-M4内核，168MHz主频，集成FPU和丰富外设资源，满足实时控制需求。

波风水门的博客 1351

UE5新手必看：如何在UMG控件中嵌入浏览器实现Web页面展示（附完整步骤）

本文为UE5新手提供了在UMG控件中无缝集成Web浏览器的完整实战指南。详细介绍了从启用WebBrowser插件、创建并配置WebBrowser控件蓝图，到编写动态加载与交互逻辑，以及在游戏关卡中实例化UI的全过程。文章还分享了性能优化技巧与常见问题排查方法，帮助开发者高效实现游戏UI内的Web页面展示与交互。

weixin_29243063的博客 711

国内用户稳定开通ChatGPT Plus会员的完整实操指南

ChatGPT作为当前最先进的AI对话模型，其技术原理基于Transformer架构和大规模语言预训练。通过深度学习技术，ChatGPT能够理解自然语言并生成高质量回复，在代码生成、文档分析等场景具有重要技术价值。对于需要高频使用的开发者而言，ChatGPT Plus会员提供了优先访问权和GPT-4模型支持等核心功能。在实际应用场景中，国内用户常面临支付限制和区域封锁等挑战。本文针对这些痛点，重点解析如何通过可靠的支付渠道和账号安全策略，实现稳定的会员开通方案，帮助用户突破技术使用壁垒，充分发挥AI助手在开

weixin_29042035的博客 959

基于单片机智能洗衣机设计与实现

以51单片机作为主控系统；利用STC89C52单片机进行数据处理；通过2路继电器分别控制洗衣机进水、出水相关逻辑运算；采用L298去掉直流电机实现滚筒正反转；通过单片机进行处理数据，把采集到的数据通过LCD液晶显示；按键设置模式，定时开启等条件；三极管驱动继电器进行动作；整个电路以5v供电；电路图。

Holidaylive的博客 1578

从零构建：基于Docker与FRR的OSPF虚拟网络实验室

本文详细介绍了如何利用Docker与FRR构建OSPF虚拟网络实验室，从环境设计到高级网络拓扑配置，再到实验验证与排错。通过容器化技术实现高效资源利用和快速部署，特别适合网络协议教学、企业网络架构验证等场景。

plum99的博客 222

基于STM32的空气净化器设计

*单片机设计介绍，基于STM32的空气净化器设计。

2301_79745346的博客 2953

c# 如何使用S7NET 读取汇川H5U的数据

本文介绍了两种使用C#读取汇川H5U PLC数据的方法。第一种通过ModbusTCP协议（推荐），使用NModbus库实现，步骤包括配置PLC的Modbus服务器功能、安装库及编写读取保持寄存器的代码。第二种针对兼容西门子S7协议的型号，使用S7NetPlus库直接读取。文章强调需注意地址映射关系、协议配置及网络设置，并建议优先采用ModbusTCP方案以确保稳定性。两种方法均提供了完整的代码示例，帮助开发者快速实现在C#环境下与汇川H5U PLC的通信。

StevenChen的博客 457

45.qt quick-qml虚拟软键盘详解(一)

1.qml虚拟键盘介绍 Qt虚拟键盘的主要功能包括: 可定制的键盘布局和风格与动态切换。 带有单词选择的预测性文本输入。 角色预览和替代角色视图。 自动大小写和空格插入。 不同分辨率的可伸缩性。 支持不同的字符集(拉丁，简体/繁体中文，印地语，日语，阿拉伯语，希伯来语，韩语和其他)。 支持大多数常见的输入语言，可以轻松扩展语言支持。 从左到右和从右到左的输入。 硬件键支持2路和5路导航。 手写支持，带有全屏输入的手势。 音频反馈。 跨平台功能。 支持多国语言,高达40多个语言 本

抵抗时间扭曲，坚持做一件有意义的事 3561

资料分享-1615[毕设课设]基于STM32的空气净化器设计

本设计基于STM32F103RCT6芯片，开发一款智能空气净化器。该设备具备温湿度测量、甲醛（CH₂O）检测及风扇PWM控制功能，旨在改善室内空气质量。

jingdianjiuchan的博客 830

扫地机器人行业 企业篇-产业总部地理分布

中国扫地机器人产业呈现区域集聚特征，广东省以13家企业领跑全国，其中深圳独占9家（如大疆、云鲸智能等），佛山、广州、东莞各有分布。江苏省6家企业主要集中在苏州（科沃斯、追觅科技等）。北京聚集了石头科技、小米等4家品牌。浙江、山东、湖南等地也有代表性企业分布。国际品牌方面，美国iRobot、韩国三星/LG、日本松下等均在各自国家设立总部，而戴森、飞利浦等欧洲品牌则将中国运营中心设在上海或苏州。值得注意的是，部分品牌如由利、宝家丽虽为外资起源，但主要运营实体已落户中国。

智能硬件研发，欢迎交流 364

【单片机毕业设计】【mcuclub-dz-1071】基于单片机的智能空气净化器

本文介绍了一款基于STM32F103C8T6单片机的智能空气净化器设计。系统通过DHT11、GP2Y10和MS1100传感器分别检测温湿度、粉尘和甲醛浓度，当数值超过设定阈值时自动控制加湿器、风扇和负离子发生器工作。设备配备OLED显示屏、按键控制和蓝牙模块（ECB02），支持本地数据显示、参数设置及手机远程监控。硬件采用两层PCB板设计，软件使用Keil5开发，实现了环境参数的智能监测与自动化控制。该设计具有完整的传感器数据采集、阈值判断和执行机构控制功能，可有效改善室内空气质量。

weixin_61121477的博客 415

YOLO26涨点改进 | 全网首发Conv独家改进篇 | CVPR 2025 | YOLO26引入FDConv频率动态卷积改进，含FDC3k2二次创新，小目标检测，能够捕捉更加丰富和复杂的特征信息

本文提出了一种频率动态卷积（FDConv）模块，用于改进YOLO26目标检测模型的性能。FDConv通过在傅里叶域内划分参数预算，构建具有频率多样性的权重，有效提升了模型对低频和高频信息的处理能力。该模块包含内核空间调制（KSM）和频率带调制（FBM）两个关键组件，分别实现空间级和频域级的动态调节。实验表明，FDConv仅增加3.6M参数就能超越其他需要大幅增加参数的方法，并在目标检测、实例分割等任务中表现优异。文章详细介绍了FDConv的原理、实现方法及在YOLO26中的集成方式，提供了完整的代码实现。

Ai缝合怪、助力小伙伴高效发论文 250

KubeVela入门到精通-K8S多集群交付

KubeVela是一个功能强大、易于使用、高度可扩展的应用交付与管理平台。它基于Kubernetes和OAM 技术构建，通过开放应用模型（OAM）来作为顶层的抽像，提供了声明式部署、多集群/混合环境支 持、插件与扩展性、中心化管控以及易于使用与可观测性等特点。

小杨同学的博客 1270

【代码开源】基于 STM32 的智能空气加湿器设计与实现

随着智能家居的普及，空气加湿器不再只是“能喷雾”的简单设备，而是逐步走向自动化、可视化和联网化。本文将带你完整了解一个基于 STM32 的智能空气加湿器的设计过程，包括传感检测、自动控制、显示交互、电路方案和软件逻辑。项目简单易上手，适合入门与进阶开发者参考。

一键难忘的博客 1553

文档：亲测可用解决vnc灰屏，黑屏，鼠标大黑叉情况

主要解决vnc-viewer灰屏，黑屏，鼠标大黑叉等现象，详细见文档。

038、STM32单片机分享：智能净化器系统

本项目设计了一个基于STM32F103C8T6单片机的智能空气净化系统，主要功能包括环境监测、阈值报警和远程控制。系统通过DHT11传感器采集温湿度数据，甲醛传感器检测空气质量，OLED屏幕实时显示环境参数。用户可通过手机APP设置阈值，当温湿度或甲醛浓度超标时，系统会触发声光报警并自动开启净化器。硬件部分包含WIFI模块ESP8266-01S、继电器、蜂鸣器等组件，软件采用模块化程序设计，实现了数据采集、显示、报警和远程监控功能。项目提供了完整的原理图、PCB设计、程序代码及实验效果视频。

qq_40891583的博客 334

精雕软件(JDpaint) 5.5 绿色版

精雕软件(JDpaint) 5.5 绿色版精雕软件(JDpaint) 5.5 绿色版精雕软件(JDpaint) 5.5 绿色版

【单片机毕业设计】【mcuclub-dz-800】车载空气净化器设计与实现

本项目设计了一款基于STM32F103C8T6单片机的车载空气净化器，主要功能包括： 通过GP2Y10和SGP30传感器检测PM2.5、CO2和TVOC浓度，超标时自动开启负离子净化； 采用人体热释电检测车内人员状态，无人时启动紫外消毒倒计时功能； 集成温湿度检测（DHT11）、OLED数据显示和按键参数设置功能； 采用双层PCB设计，TYPE-C供电。系统通过传感器数据采集、逻辑判断和执行控制，实现车载环境的智能净化。

weixin_61121477的博客 283

【单片机毕业设计】【mcuclub-dz-231】基于单片机空气净化器智能净化控制系统设计

随着大气污染的日益加剧，受大气污染影响且污染更严重的空气污染成为全球性广泛关注的重点!因此空气净化是当前国际上尤其是中国环境领域的一个重要研究课题。在改善空气质量的诸多措施中，空气净化器能够有效去除污染物，是控制室内污染不可或缺的手段。 本文以净化器作为研究对象，采用单片机和传感器技术对其进行设计，分为软件设计和硬件设计。硬件设计：采用STM32单片机作为主控芯片，采用DHT11检测空气中的温湿度，采用GP2Y10检测空气中的灰尘浓度，采用OLED显示屏进行相关数据的显示，采用蓝牙模块将检测到的数据传输到

weixin_61121477的博客 1458

stm32制作usb分析仪_项目分享| STM32自制智能手表 60FPS动画

不想错过我的推送，记得右上角-查看公众号-设为星标，摘下星星送给我DIY智能手表的项目，妮姐已经见过很多了，达尔闻也分享。当看到这个手表时，让我眼前一亮，目前见到的最接近产品的智能手表了。视频中的智能手表WatchX是达尔闻的新朋友FASTSHIFT(同B站ID)和他的同学共同制作完成。让妮姐眼前一亮有下面几点：1)界面是基于LVGL制作的，高质量流畅(60FPS+)的动画效果;2)在软...

weixin_39770626的博客 1897

【单片机毕业设计】【mcuclub-dz-167】基于STM32单片机的便携式室内空气质量检测仪

这个基于STM32单片机的便携式室内空气质量检测仪的设计非常有益于解决室内空气质量监测领域存在的问题。通过集成多种气体传感器和其他功能，该设备可以提供实时的室内空气质量信息，帮助人们更好地管理室内环境，保障健康。以下是该设计的一些优点和特点：高精度传感器： 使用低功耗且高精度的金属氧化物气体传感器（如MQ-2、MQ-5、MQ-7和MQ-135），能够准确检测多种室内污染气体，包括烟雾、天然气、一氧化碳和有害混合气体。多功能设计： 设备不仅仅是空气质量检测仪，还集成了声光报警、风扇、净化器等功能，可以在检测到

weixin_61121477的博客 674

【单片机毕业设计】天然气检测 | 煤气检测 | 空气质量检测 | 气体检测

空气质量（天然气或煤气）

weixin_61121477的博客 1668

智能家居基于STM32单片机空气净化器设计成品远程控制（程序+实物）全套

OLED显示屏：0.96寸蓝色OLED显示屏，实时显示PM2.5浓度、温度、湿度、风扇状态和报警信息，数据清晰直观，便于用户随时掌握环境情况。PM2.5浓度监测：内置PM2.5传感器（GP2Y1010AU0F），精准检测空气中的颗粒物，实时监测空气质量，确保健康的生活环境。蓝牙控制：通过蓝牙模块（BT06），用户可在手机App上远程查看环境数据，控制风扇速度，设置报警阈值等，提供远程便捷操作。手动/自动模式切换：提供按键控制，用户可根据需要手动切换风扇模式，设定报警阈值和其他参数，灵活选择自动或手动模式。

litongxie1的博客 214

基于STM32与蓝牙的智能空气质量监测系统设计

本文详细介绍了基于STM32单片机与蓝牙模块的智能空气质量监测系统设计。系统通过传感器实时采集PM2.5、温湿度及甲醛等数据，经STM32处理后在OLED屏显示，并通过蓝牙传输至手机APP，实现远程监控与智能告警，适用于智能家居与嵌入式学习。

lilh34434的博客 196

STM32驱动的智能家居空气质量监测与联动控制系统开发

本文详细介绍了基于STM32单片机的智能家居空气质量监测与联动控制系统开发全过程。系统采用多传感器融合技术，实时监测温湿度、甲醛、CO、PM2.5等关键参数，并通过WiFi远程监控实现数据上传与设备联动控制。文章从硬件选型、固件开发到云平台对接，提供了完整的实战方案，旨在打造一个成本可控、响应及时的智能“空气管家”。

coffee的博客 439
上一篇： STM32项目分享：植物生长环境监测系统
点赞 9
评论 0
书签 书签 18
大海学长的单片机设计
大海学长的单片机设计
博客等级 码龄6年 74粉丝 3原创
+ 关注
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
