abaqus创建部件类型中可变形、离散刚性、解析刚性、欧拉如何用

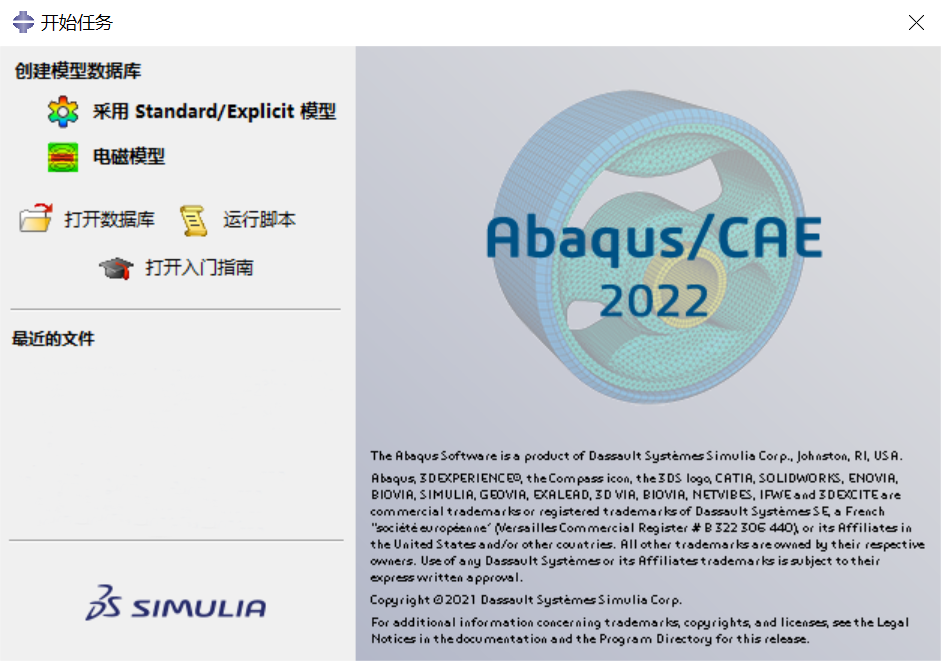

在Abaqus中创建三维部件时，这些类型的主要区别如下：题主使用软件版本Abaqus/CAE 2022

1. 可变形 (Deformable)

• 本质：会变形、产生应力和应变的柔性体
• 特点：
  • 可以定义材料属性（弹性、塑性等）
  • 在载荷作用下会发生变形
  • 计算应力、应变、位移等场变量
  • 需要划分网格
• 应用场景：大多数结构分析，如受力的机械零件、受载的结构件

2. 离散刚性 (Discrete Rigid)

• 本质：由单元离散化表示的刚性体
• 特点：
  • 在分析中不变形（刚体）
  • 由刚性单元（如R3D4）构成
  • 可以有任意复杂几何形状
  • 运动由参考点（RP）控制
  • 可与其他部件接触
• 应用场景：冲压模具、夹具、工具等刚性工具

3. 解析刚性 (Analytical Rigid)

• 本质：由解析曲面定义的刚性体
• 特点：
  • 几何由简单解析曲面定义（平面、圆柱面、球面等）
  • 无网格或非常简单的网格
  • 计算效率高
  • 形状受限制
• 应用场景：形状简单的刚性工具，如平压板、圆柱冲头

4. 欧拉 (Eulerian)

• 本质：材料在固定网格中流动的模型
• 特点：
  • 网格固定，材料在网格中流动
  • 适合大变形、流体、爆炸等问题
  • 材料可以流入/流出欧拉域
  • 需要定义欧拉边界
• 应用场景：流体分析、金属成型、爆炸、侵彻等

选择建议：

• 结构分析 → 可变形体
• 刚性工具 → 形状简单用解析刚性，复杂用离散刚性
• 流体/大变形 → 欧拉体
• 刚柔组合 → 可变形体 + 刚性体配合使用

注意点：

1. 刚体不能定义常规材料属性（除密度外）
2. 刚体运动完全由参考点控制
3. 欧拉分析通常用于Abaqus/Explicit
4. 选择类型后一般不能更改，需谨慎选择

根据你的分析类型和部件功能，选择合适的部件类型能提高计算效率和精度。
