stm32cubemx，adc采样的几种方总结，触发获取adc值的方法dma timer trigger中断

已于 2024-06-28 15:08:52 修改
阅读量1.2k 收藏 7
点赞数 9
分类专栏： MDB开发方式基于simulink模型对硬件进行开发 文章标签： stm32 嵌入式硬件 单片机 笔记 学习
于 2024-06-28 15:04:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/pvmsmfchcs/article/details/140043345
版权

stm32cubemx adc采样的几种方总结，触发获取adc值的方法 timer trigger中断

触发获取adc值的方法
Regular Conversion launched by software 软件触发 调用函数即可触发ADC转换
Timer X Capture Compare X event 外部引脚触发
Timer X Trigger Out event 定时器通道触发，需要设置相应的定时器

方法1，软件触发

即使用DMA，也要在软件中循环调用才可以触发中断回调

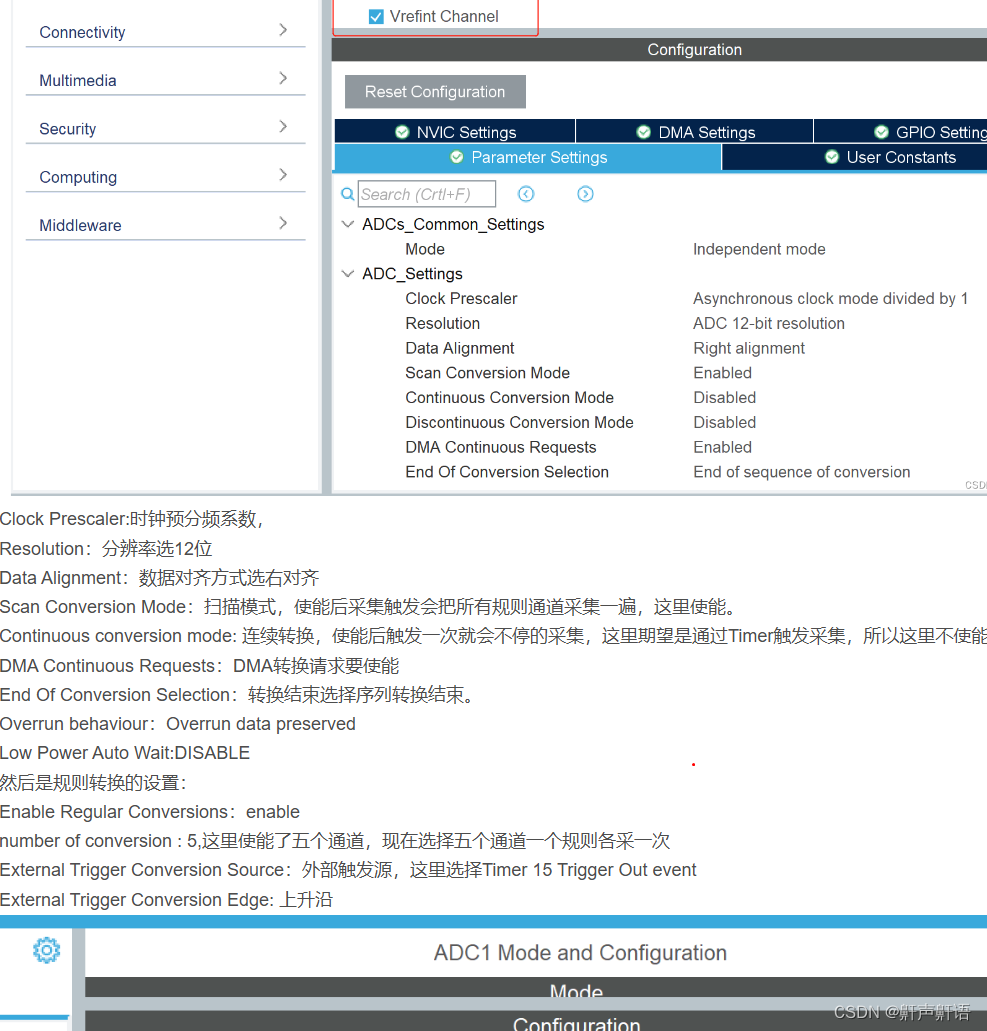

调用函数即可触发ADC转换
在这里插入图片描述

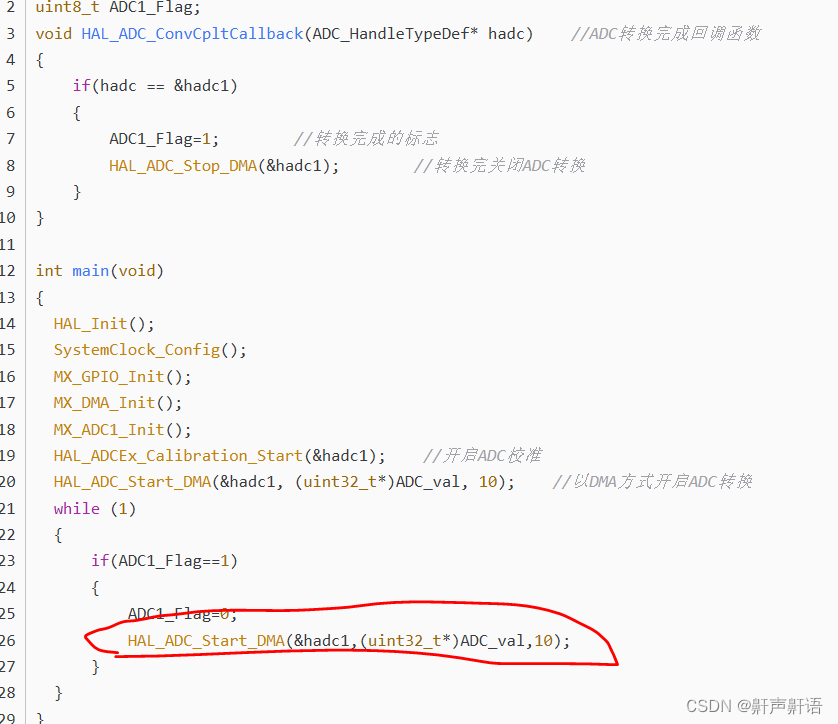

需要在主循环中调用ADC启动函数，让函数不停被调用
参考链接：https://blog.youkuaiyun.com/weixin_49249873/article/details/136498447

方法2：,Timer触发ADC采集通过DMA搬运

定时器通道触发，需要设置相应的定时器 ，配置复杂
在这里插入图片描述

了解本专栏 订阅专栏 解锁全文 超级会员免费看
