stm32：timer capture模块：记录一下，我使用stm32实现pwm波输入，以及对频率和占空比的计算，同时通过串口输出(stm32-timer capture)（实现-重要）

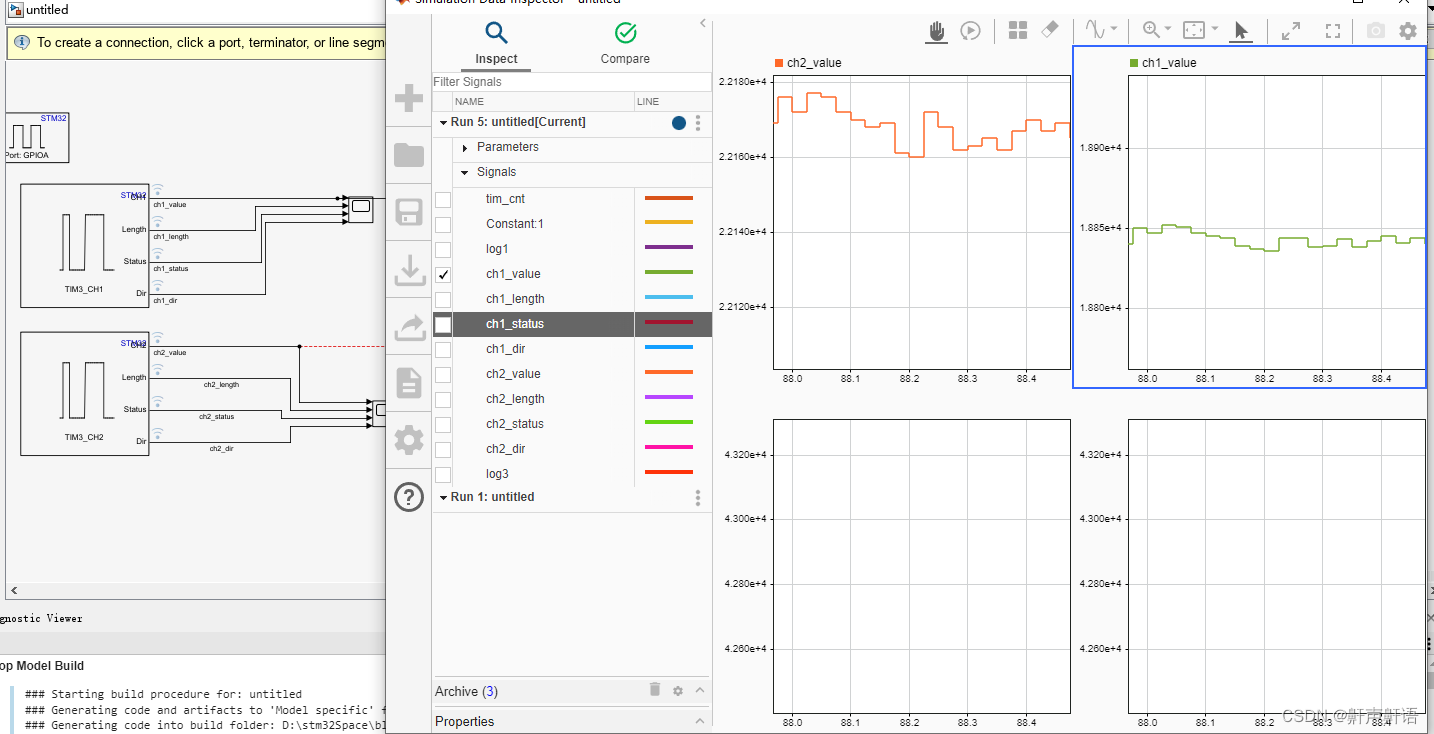

1，首先看下半物理仿真

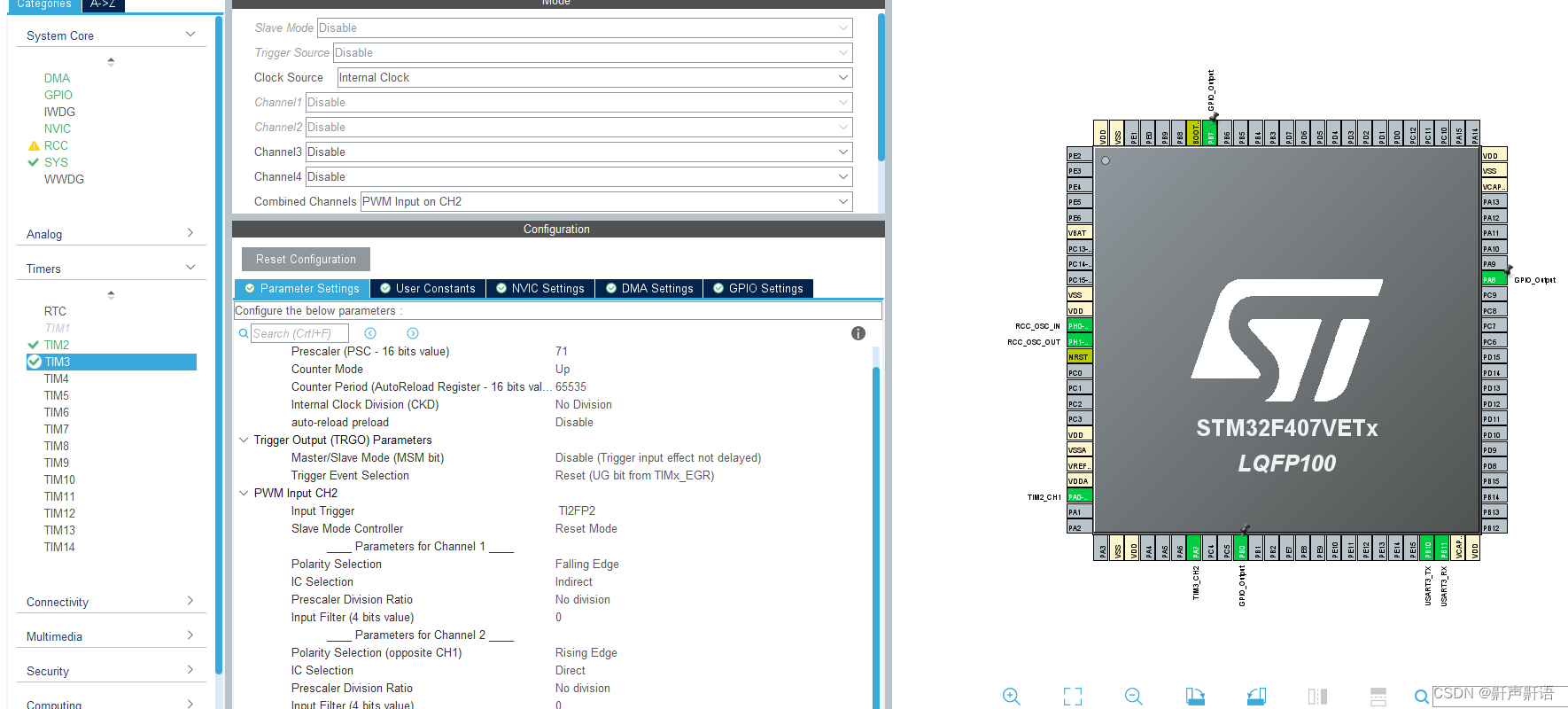

看下我的配置：

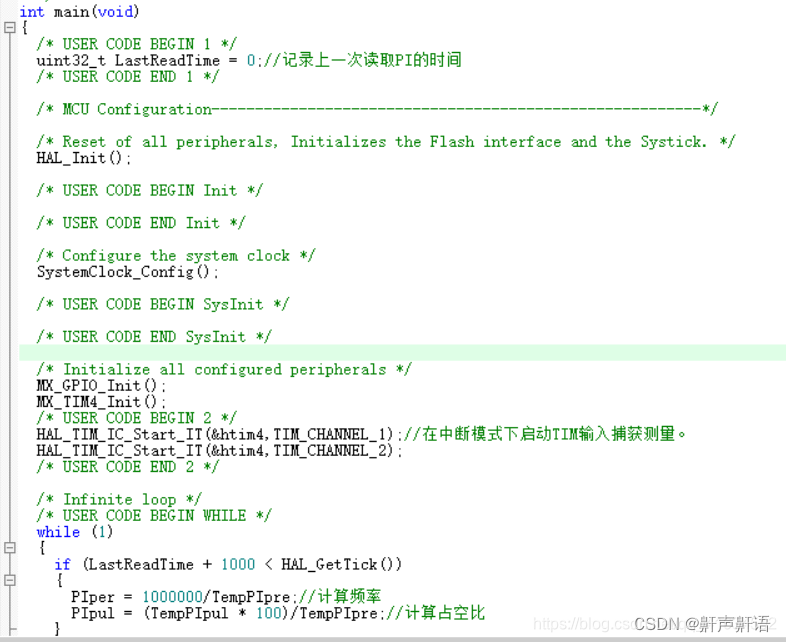

看下计算方法以及matlab的仿真输出的数据：

timer3的ch2是选择高电平，计算频率
timer3的ch1是选择的是低电平，用来计算周期
其中TemPIpre表示的是CH2输出的值，
TemPIpul表示的是CH1输出的值

我们得到matlab的值来计算一下，看得到的值和我用pwm发射器发生的值是不是一样的。
频率：
我们得到1000 000/22180=45和我们实际的发射的值一样
周期：
我们得到18850*100/22180 = 84.98和我们实际得到的周期值一样
