深度学习之卷积神经网络（二）

最大池化 max pooling

最大池化是从每个局部区域中选择最大值作为池化后的值，这样可以保留局部区域中最显著的特征。最大池化在提取图像中的纹理、形状等方面具有很好的效果。
平均池化 avgPooling

平均池化是将局部区域中的值取平均作为池化后的值，这样可以得到整体特征的平均值。平均池化在提取图像中的整体特征、减少噪声等方面具有较好的效果。

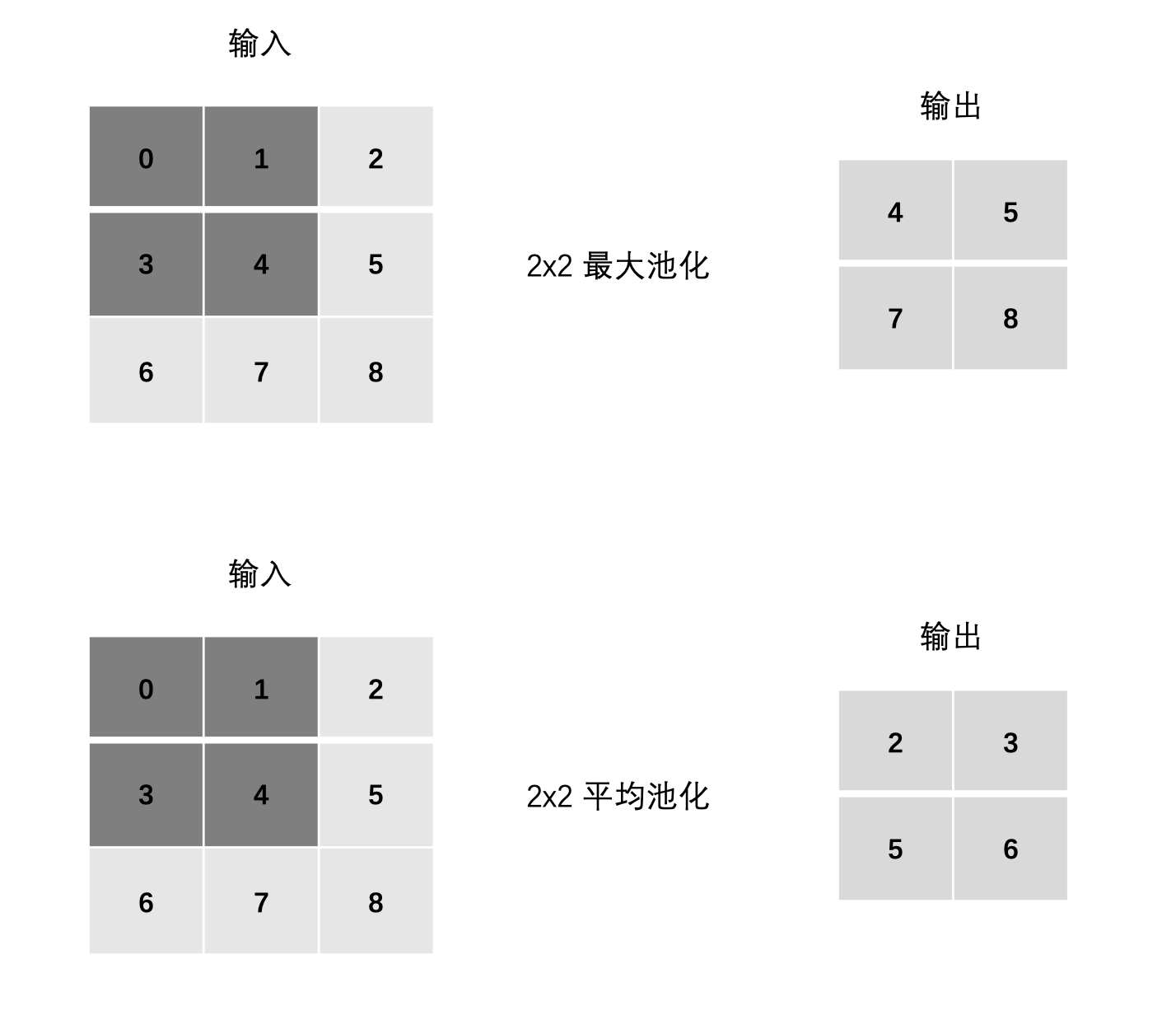

3.2 池化层计算

整体结构

计算

最大池化:

max(0, 1, 3, 4)
max(1, 2, 4, 5)
max(3, 4, 6, 7)
max(4, 5, 7, 8)

平均池化:

mean(0, 1, 3, 4)
mean(1, 2, 4, 5)
mean(3, 4, 6, 7)
mean(4, 5, 7, 8)

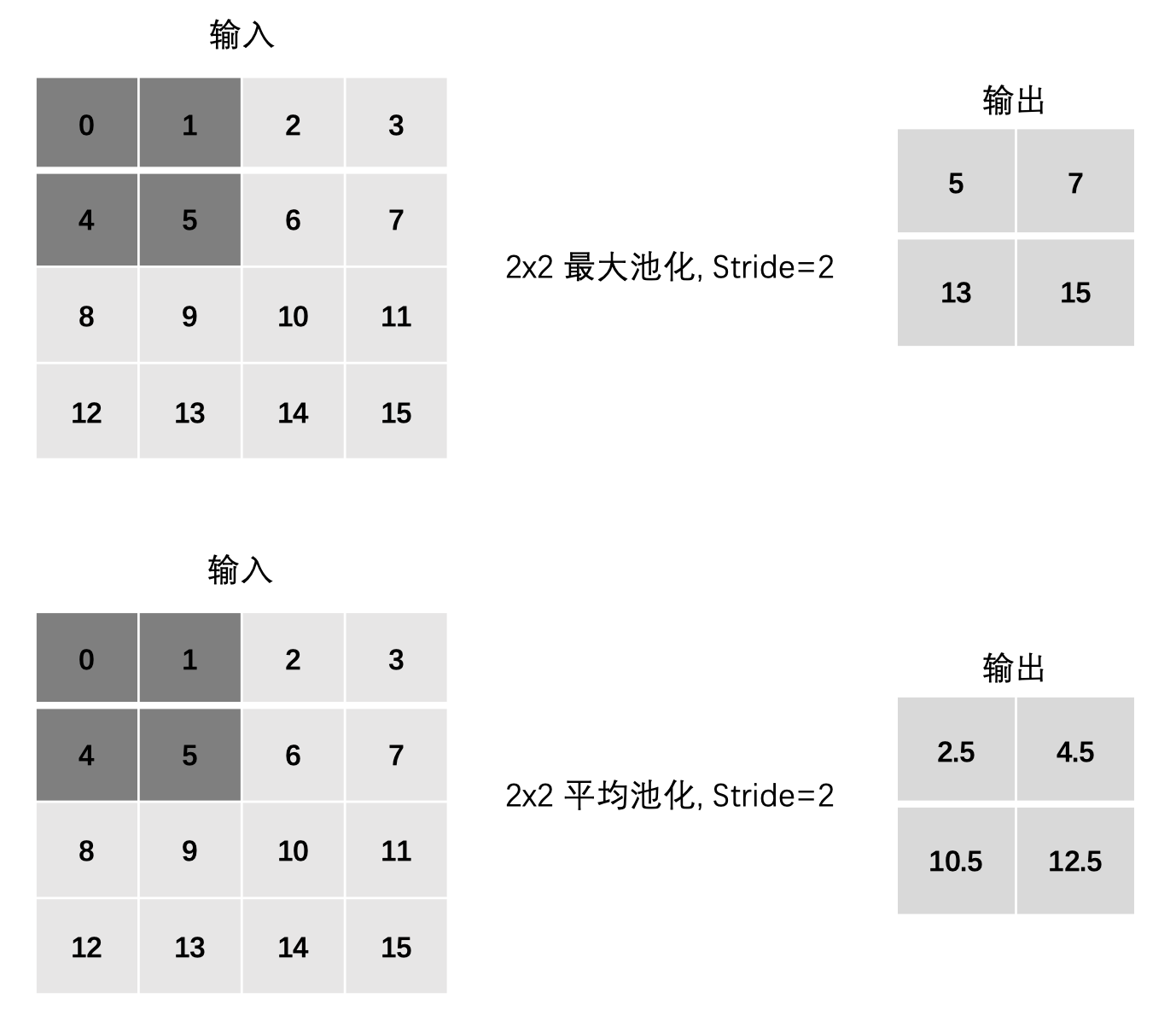

3.3 步长Stride

最大池化:

max(0, 1, 4, 5)
max(2, 3, 6, 7)
max(8, 9, 12, 13)
max(10, 11, 14, 15)

平均池化:

mean(0, 1, 4, 5)
mean(2, 3, 6, 7)
mean(8, 9, 12, 13)
mean(10, 11, 14, 15)

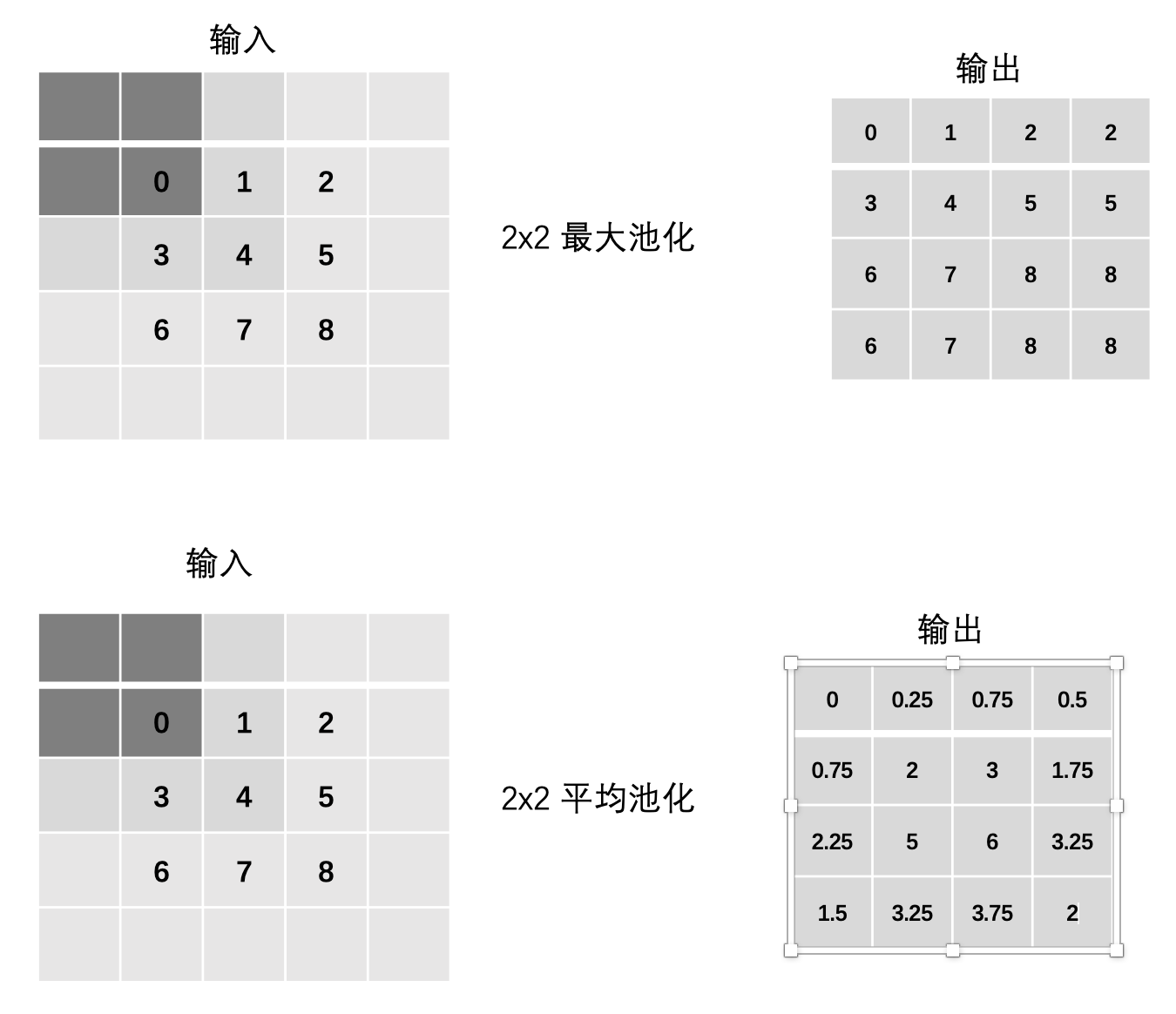

3.4 边缘填充Padding

最大池化:

max(0, 0, 0, 0)
max(0, 0, 0, 1)
max(0, 0, 1, 2)
max(0, 0, 2, 0)
... 以此类推

平均池化:

mean(0, 0, 0, 0)
mean(0, 0, 0, 1)
mean(0, 0, 1, 2)
mean(0, 0, 2, 0)
... 以此类推

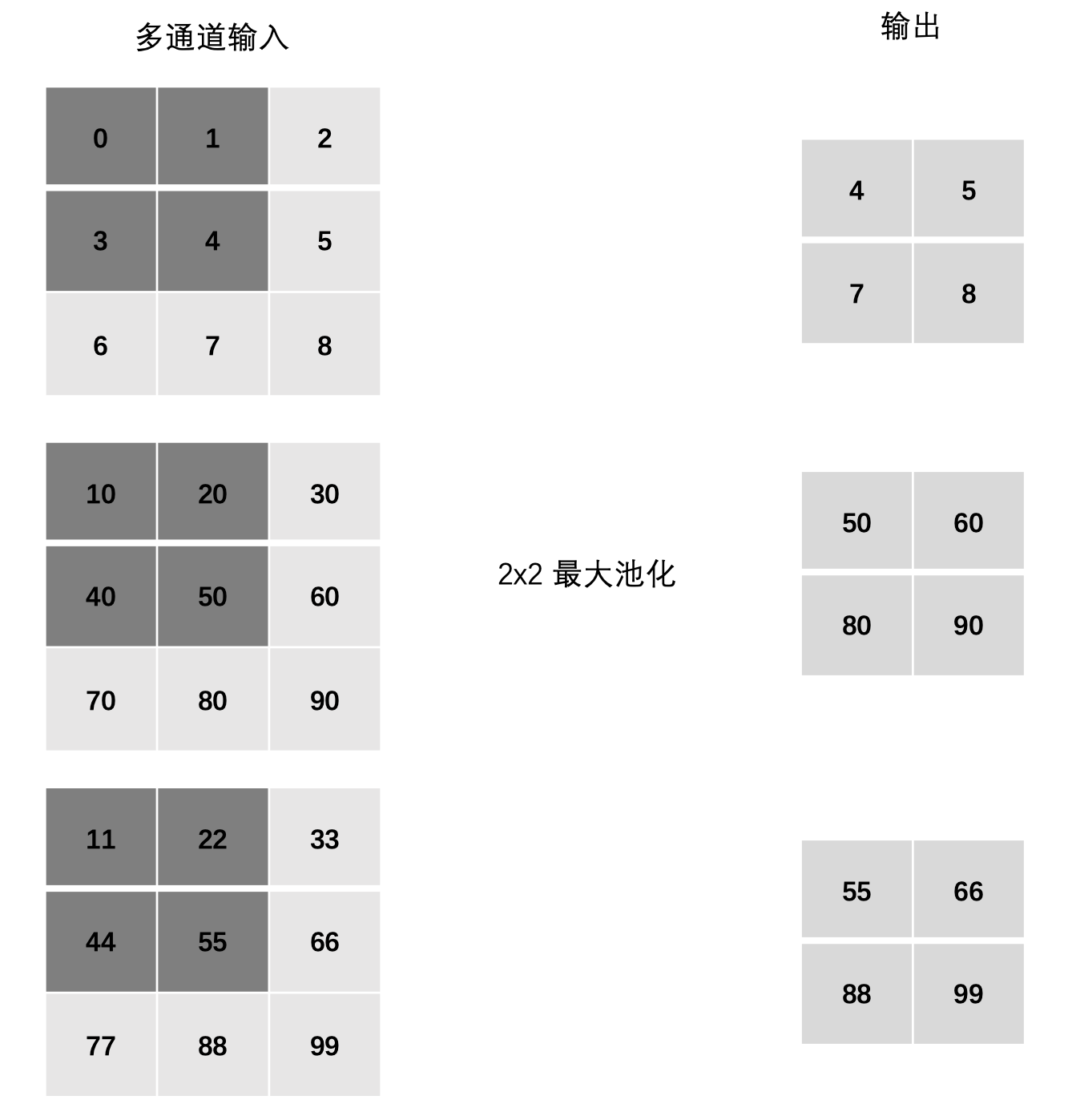

3.5 多通道池化计算

在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着池化层的输出和输入的通道数是相等。

3.6 池化层的作用

池化操作的优势有：

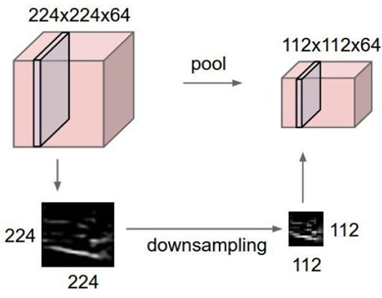

通过降低特征图的尺寸，池化层能够减少计算量，从而提升模型的运行效率。
池化操作可以带来特征的平移、旋转等不变性，这有助于提高模型对输入数据的鲁棒性。
池化层通常是非线性操作，例如最大值池化，这样可以增强网络的表达能力，进一步提升模型的性能。

但是池化也有缺点：

池化操作会丢失一些信息，这是它最大的缺点；

3.7 池化API使用

 import torch
 import torch.nn as nn


 # 1. API 基本使用
 def test01():

     inputs = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]]).float()
     inputs = inputs.unsqueeze(0).unsqueeze(0)

     # 1. 最大池化
     # 输入形状: (N, C, H, W)
     polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
     output = polling(inputs)
     print(output)

     # 2. 平均池化
     polling = nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
     output = polling(inputs)
     print(output)


 # 2. stride 步长
 def test02():

     inputs = torch.tensor([[0, 1, 2, 3], [4, 5, 6, 7], [8, 9, 10, 11], [12, 13, 14, 15]]).float()
     inputs = inputs.unsqueeze(0).unsqueeze(0)

     # 1. 最大池化
     polling = nn.MaxPool2d(kernel_size=2, stride=2, padding=0)
     output = polling(inputs)
     print(output)

     # 2. 平均池化
     polling = nn.AvgPool2d(kernel_size=2, stride=2, padding=0)
     output = polling(inputs)
     print(output)


 # 3. padding 填充
 def test03():

     inputs = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]]).float()
     inputs = inputs.unsqueeze(0).unsqueeze(0)

     # 1. 最大池化
     polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=1)
     output = polling(inputs)
     print(output)

     # 2. 平均池化
     polling = nn.AvgPool2d(kernel_size=2, stride=1, padding=1)
     output = polling(inputs)
     print(output)


 # 4. 多通道池化
 def test04():

     inputs = torch.tensor([[[0, 1, 2], [3, 4, 5], [6, 7, 8]],
                            [[10, 20, 30], [40, 50, 60], [70, 80, 90]],
                            [[11, 22, 33], [44, 55, 66], [77, 88, 99]]]).float()

     inputs = inputs.unsqueeze(0)

     # 最大池化
     polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
     output = polling(inputs)
     print(output)


 if __name__ == '__main__':
     test04()

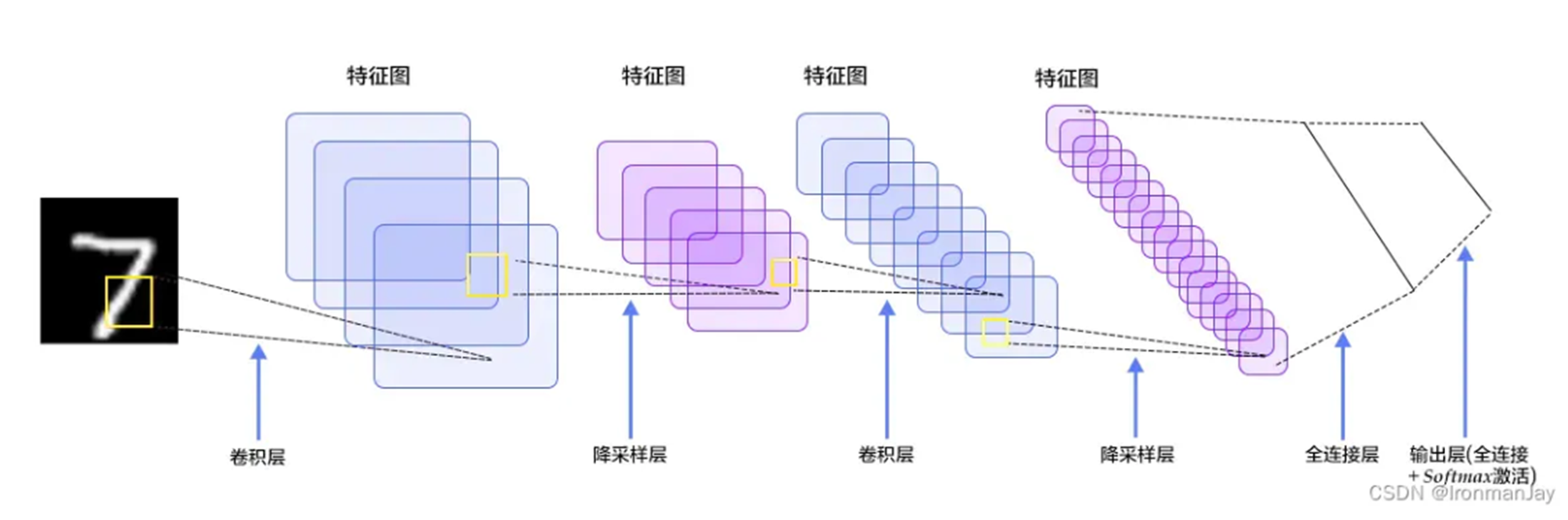

4. 整体结构

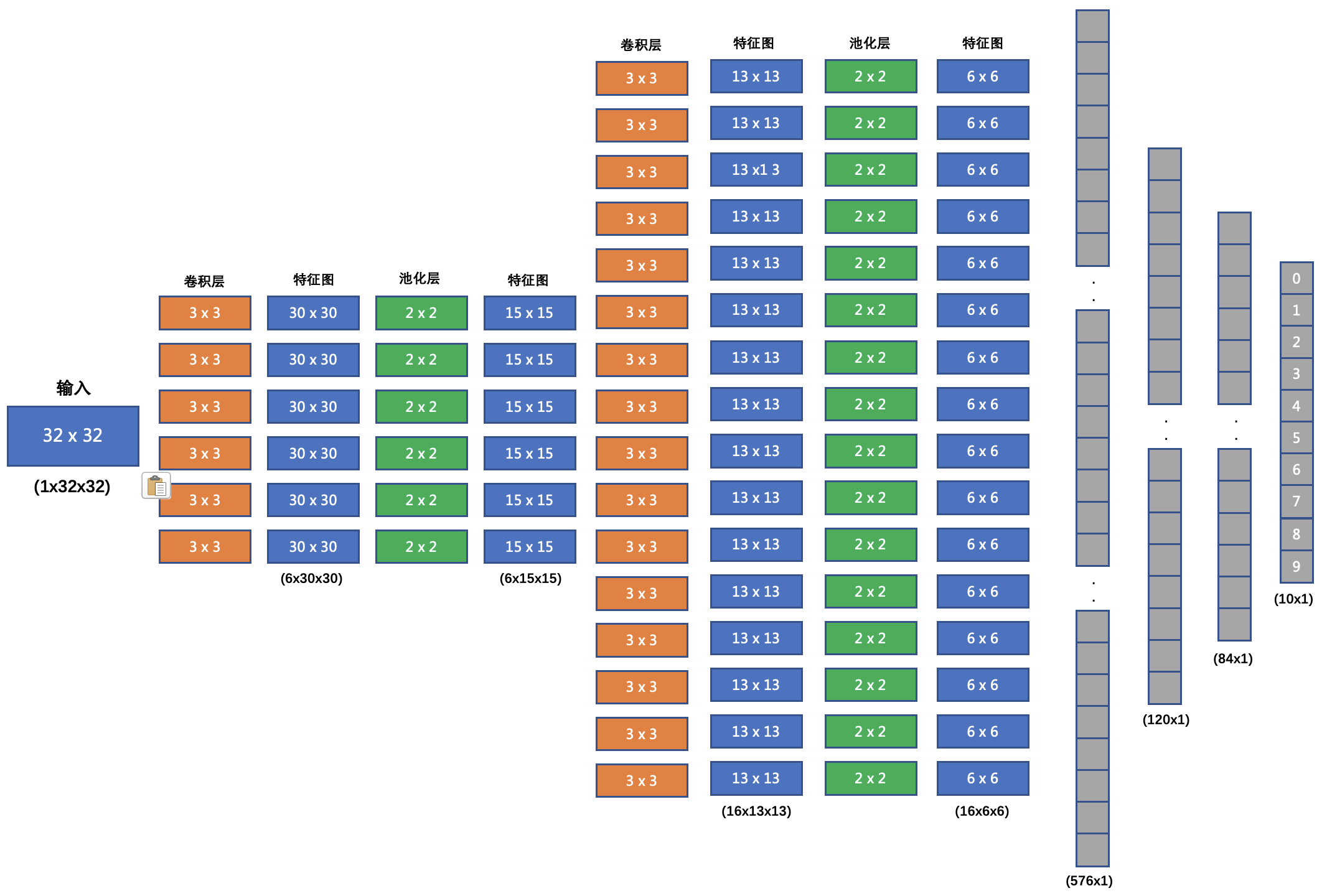

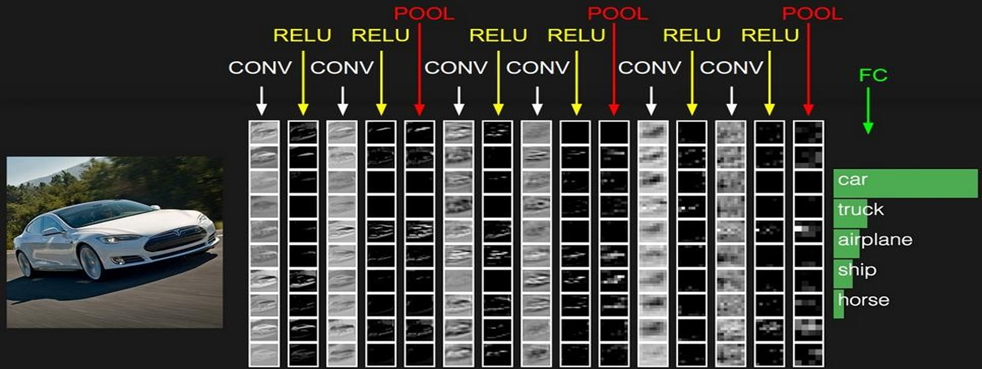

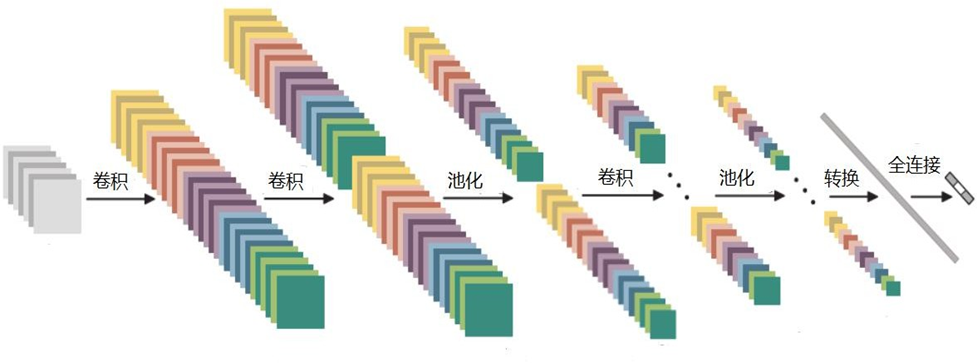

4.1 特征图变化

5. 卷积知识扩展

5.1 卷积结果

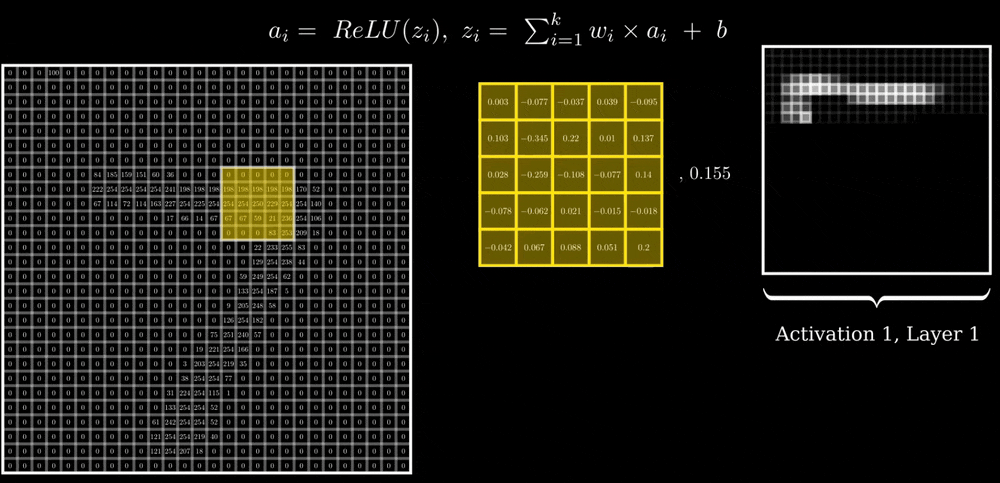

通过上述的动画，可以发现卷积实际上将原本图像中的某一特征进行提取。

5.2 二维卷积

分单通道版本和多通道版本。

5.2.1 单通道版本

之前所讲卷积相关内容其实真正意义上叫做二维卷积（单通道卷积版本）,即只有一个通道的卷积。

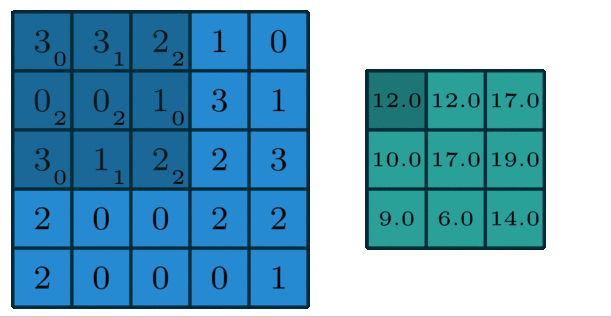

如下图，我们对于卷积核（kernel）的描述一般是大小3x3、步长（stride）为1、填充（Padding）为0

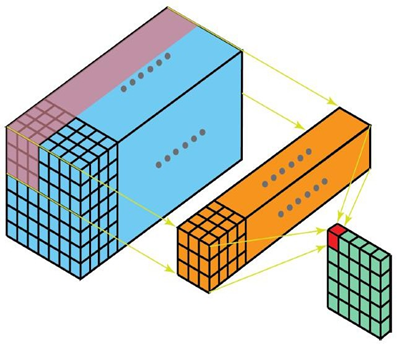

5.2.2 多通道版本

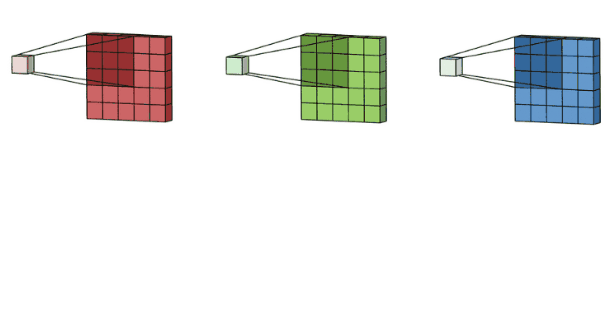

彩色图像拥有R、G、B这三层通道，因此我们在卷积时需要分别针对这三层进行卷积

最后将三个通道的卷积结果进行合并（元素相加，就是在通道上进行特征的一个融合操作），得到卷积结果

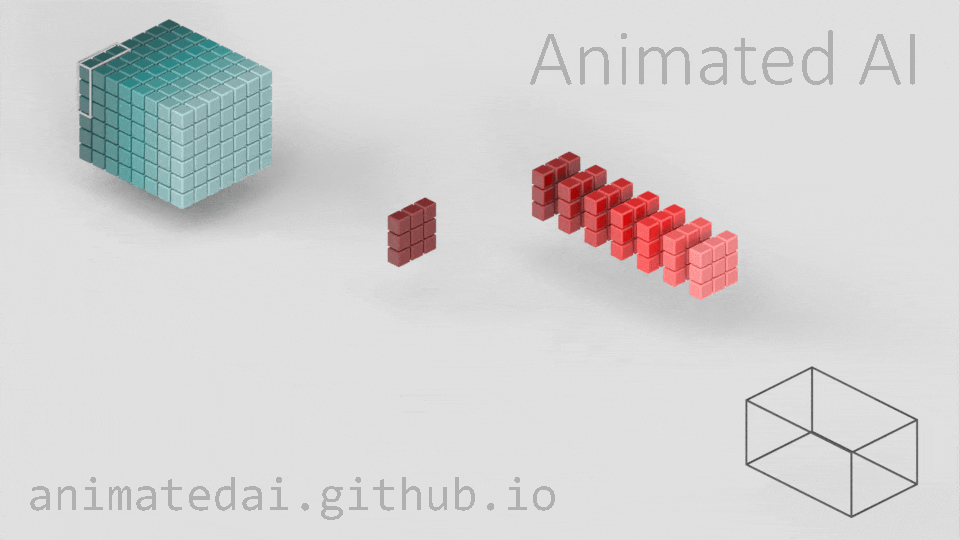

5.3 三维卷积

二维卷积是在单通道的一帧图像上进行滑窗操作，输入是高度H宽度W的二维矩阵。

而如果涉及到视频上的连续帧或者立体图像中的不同切片，就需要引入深度通道，此时输入就变为高度H宽度W*深度C的三维矩阵。

不同于二维卷积核只在两个方向上运动，三维卷积的卷积核会在三个方向上运动，因此需要有三个自由度。

这种特性使得三维卷积能够有效地描述3D空间中的对象关系，它在一些应用中具有显著的优势，例如3D对象的分割以及医学图像的重构等。

5.4 反卷积

卷积是对输入图像及进行特征提取，这样会导致尺寸会越变越小，而反卷积是进行相反操作。并不会完全还原到跟输入图一样，只是保证了与输入图像尺寸一致，主要用于向上采样。从数学上看，反卷积相当于是将卷积核转换为稀疏矩阵后进行转置计算。也被称为转置卷积。

5.4.1 反卷积计算过程

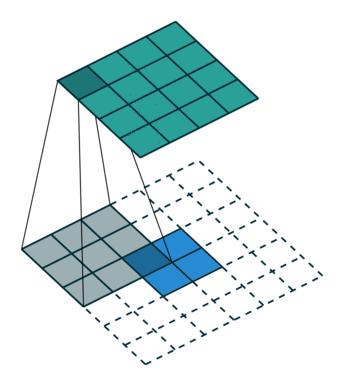

如图，在2x2的输入图像上使用【步长1、边界全0填充】的3x3卷积核，进行转置卷积（反卷积）计算，向上采样后输出的图像大小为4x4

如我们的语义分割里面就需要反卷积还原到原始图像大小。

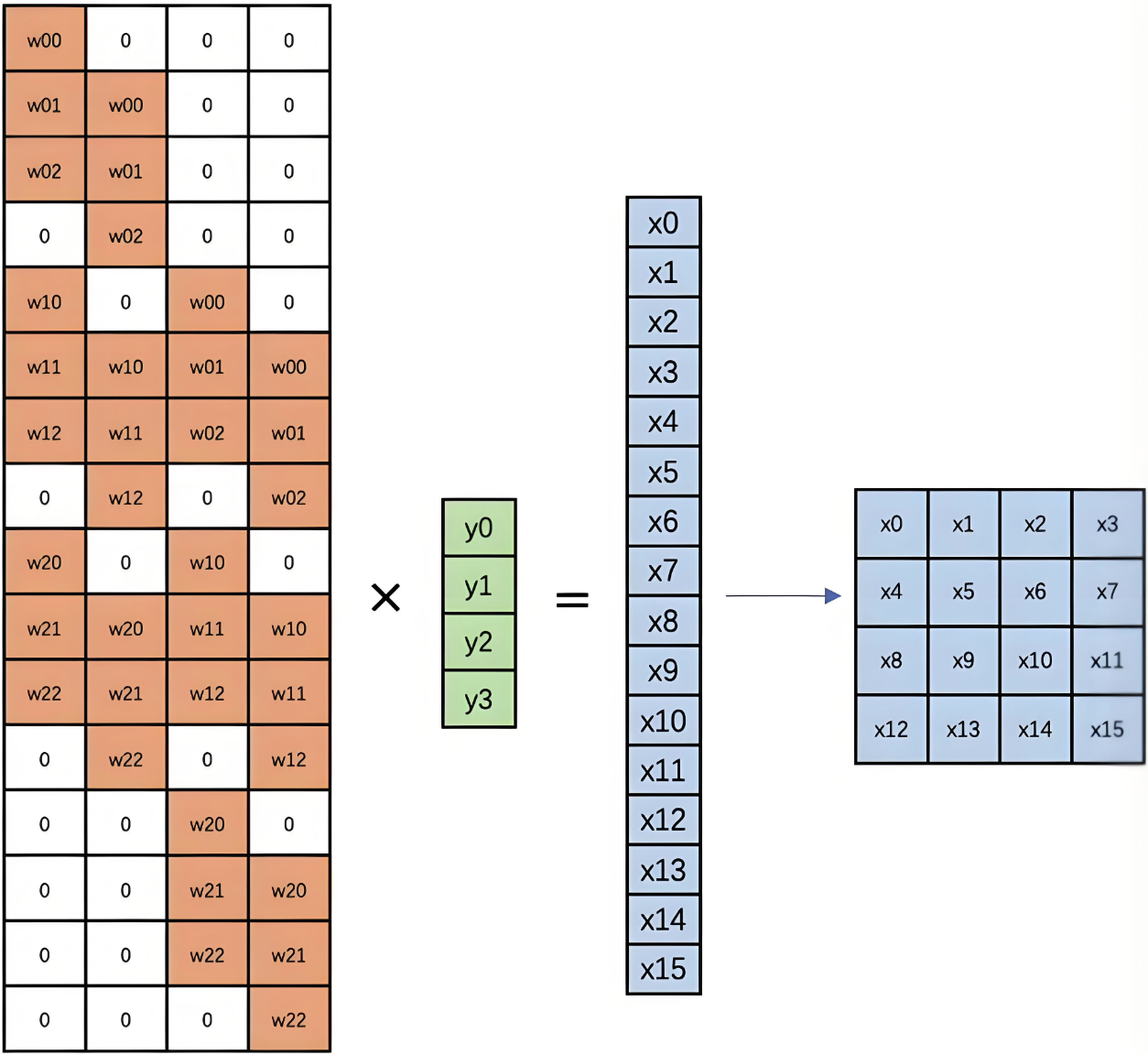

5.4.2 反卷积底层计算

反卷积的计算过程如下图：

5.5 膨胀卷积

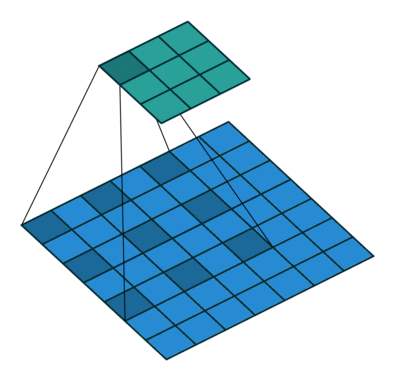

也叫膨胀卷积。为扩大感受野，在卷积核的元素之间插入空格“膨胀”内核，形成空洞卷积，并用膨胀率参数L表示要扩大内核的范围，即在内核元素之间插入L-1个空格。当L=1时，内核元素之间没有插入空格，变为标准卷积。图中是L=2的空洞卷积。

5.6 可分离卷积

5.6.1 空间可分离卷积

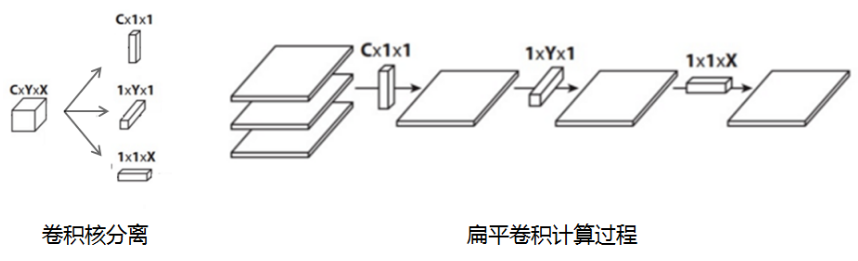

空间可分离卷积是将卷积核分解为两项独立的核分别进行操作。在数学中我们可以将矩阵分解：

$$
\left[ \begin{matrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{matrix} \right]= \left[ \begin{matrix} 1 \\ 2 \\ 1 \end{matrix} \right]\times \left[ \begin{matrix} -1 & 0 & 1 \end{matrix} \right]
$$

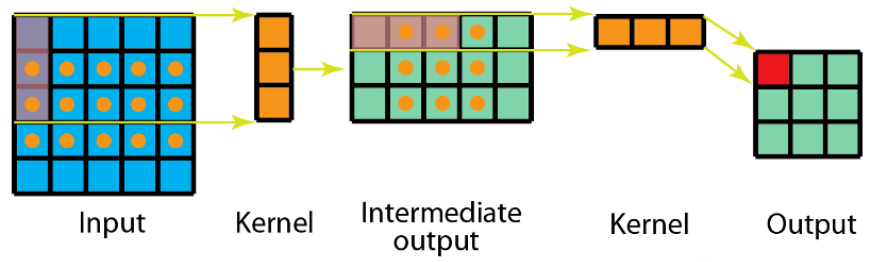

所以对3x3的卷积核，我们同样可以拆分成 3x1 和 1x3 的两个卷积核，对其进行卷积，且采用可分离卷积的计算量比标准卷积要少。
