蓝桥杯单片机比赛LED灯模块

首先我们在写程序之前要看懂原理图，要操作的模块是受哪部分的IO口控制的，然后在根据原理图控制的IO口来写程序。

原理图

在看原理图时我们要观察需要操作的模块受哪些信号线控制，在这个过程中我们就要了解一些芯片的作用。

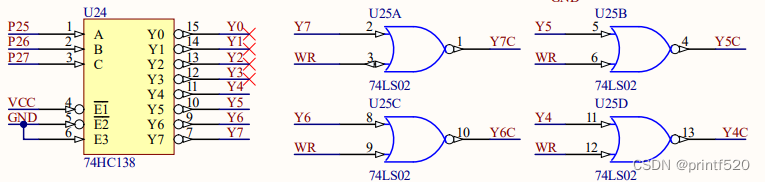

74HC138译码器：简单来说它的功能就是通过3个IO口的高低电平来控制8个IO口，这样大大节省了单片机的IO口资源。例如：P25==1、P26==1、P27==0表示的二进制数是011 转化为 十进制数就是3，控制的也就是Y3口，以此类推，就可以实现控制八个IO口。

74LS02 或非门：当A、B均为低电平时,Y为高电平“1”;A、B中有一个为高电平或二者均为高电平时,Y为低电平“0”。

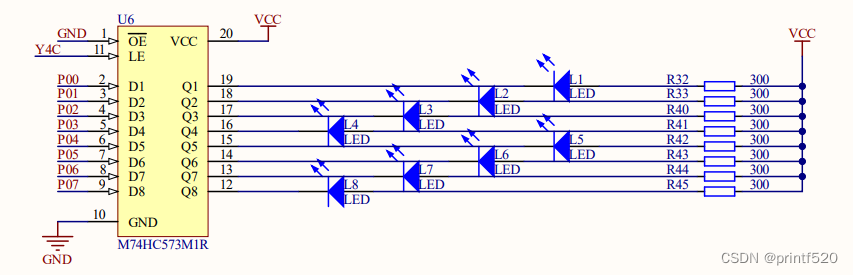

M74HC573M1R锁存器：锁存器也是为了节省IO口资源，观察原理图我们不难发现八个LED灯是连接在573锁存器上的，锁存器的另一端是连接在单片机的八个P0口上的，既然这样为什么不直接将LED灯连接在单片机IO口上呢？

        其实这时我们操作P0口是不可以控制LED灯的，因为连接LED灯573锁存器没有启用。只有将Y4C口置高，但是Y4C又受Y4控制，Y4又受P25、P26、P27控制，这样我们才打开了控制LED灯的573锁存器，这时才可以通过P0口操作LED灯。

下面我们就可以通过以上的电路逻辑来书写程序。

#include <STC15F2K60S2.H>

void Delayms(unsigned int ms);      //函数声明

void main(void)
{
    //初始化
    P2=0X80;    //100 00000     100二进制转换十进制为4，也就是将Y4置高，打开LED灯573锁存器
    P0=0X00;    //关闭所有LED灯
    while(1)
    {
        P00=0;
        P01=1;
        P02=0;
        P03=1;
        P04=0;
        P05=1;
        P06=0;
        P07=1;   //在操作P0口是也可以进行整体的赋值  例如：P0=0X01 就是打开第一个LED灯
    }
}
//添加延时函数就可以实现流水灯了
void Delayms(unsigned int ms)       //延时函数
{
    unsigned int i,j;
    for(i=0;i<ms;i++)
        for(j=845;j>0;j--);
}

以上就是我对LED灯模块的全部理解，如有不对之处，还希望大家留言指正。
