2.1 LS2K0300驱动舵机(修订1)

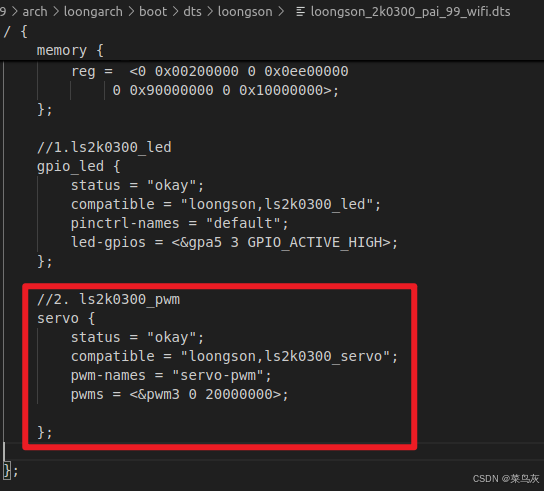

1、配置设备树

修改此文件loongson_2k0300_pai_99_wifi.dts

(1)为什么上述pwms是3个参数,而网上有的是4个参数

因为在dtsi文件里pwm3也就是第4个PWM的属性有这一句#pwm-cells = <2>; 表示PWM3,通道0,有2个参数,此时PWM默认的属性是0--对应的就是极性正常。

(2)为什么要极性反转

因为PWM,应该是高电平持续的时间,所以此时需要设置极性为1--对应的就是极性反转

因而需要设置    pwm_set_polarity(servo.pwm, PWM_POLARITY_INVERSED); // 极性反转

2、驱动模块

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/platform_device.h>
#include <linux/miscdevice.h>

#include <linux/pwm.h>

#define SERVO_MISCMINOR     255
#define SERVO_MISCNAME      "servo"

struct Servo_dev{
    struct device *dev;
    struct pwm_device *pwm;
};

struct Servo_dev servo;

static int pwm_init(struct Servo_dev *servo)
{
    servo->pwm = pwm_get(servo->dev, NULL);
    if(IS_ERR(servo->pwm)) {
        printk("get pwm error\r\n");
        goto fail_pwm;
    }
    return 0;

fail_pwm:
    return -ENAVAIL;
}

static const struct file_operations servo_fops = {
    .owner = THIS_MODULE,
};

static struct miscdevice servo_miscdev = {
    .minor = SERVO_MISCMINOR,
    .name = SERVO_MISCNAME,
    .fops = &servo_fops,
};


static int servo_probe(struct platform_device *pdev)
{
    int ret;
    printk("find servo\r\n");

    ret = misc_register(&servo_miscdev);
    if(ret) {
        ret = -EINVAL;
        printk("misc register error\r\n");
        goto fail_misc;
    }

    servo.dev = &pdev->dev;

    ret = pwm_init(&servo);
    if(ret < 0) {
        printk("pwm init error\t\n");
    }

    //pwm_config(servo.pwm, 500000, 20000000);//--0.5ms
    pwm_config(servo.pwm, 1500000, 20000000);//--1.5ms


    pwm_set_polarity(servo.pwm, PWM_POLARITY_INVERSED); // 反转极性
    pwm_enable(servo.pwm);

    return 0;


fail_misc:
    return ret;
}

static int servo_remove(struct platform_device *pdev)
{
    printk("remove servo\r\n");

    misc_deregister(&servo_miscdev);
    pwm_disable(servo.pwm);
    pwm_put(servo.pwm);
    printk("pwm put finish\r\n");

    return 0;
}

static const struct of_device_id servo_of_match[] ={
    {.compatible = "loongson,ls2k0300_servo"},
    {},
};

static struct platform_driver servo_driver = {
    .probe = servo_probe,
    .remove = servo_remove,
    .driver = {
        .name = "servo_pwm",
        .of_match_table = servo_of_match,
    },
};

module_platform_driver(servo_driver);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("WwuSama");

3、为啥这样做?

(1)之前博客有特别使用MISC+platform进行点灯,只需要替换LED部分就行了,然后还需要添加添加 PWM获取、占空比配置、使能->舵机转动,关闭使能,这4步。

(2)配置设备树后,必须要重新生成vmlinuz,将vmlinuz放置到、boot目录下sync同步数据,并reboot重启(之前博客都有)

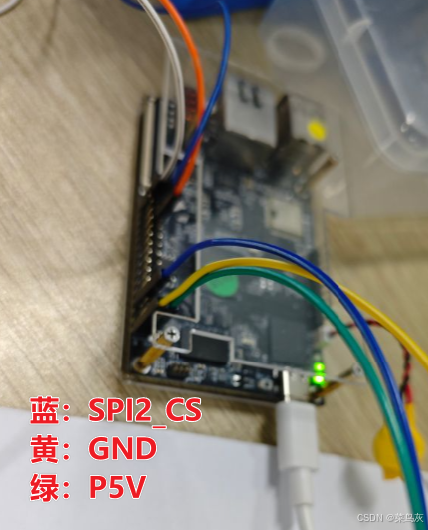

4、连线方式

*****注意线要连稳定****
