DHCP池_自动获取IP（基础版）（修订4）

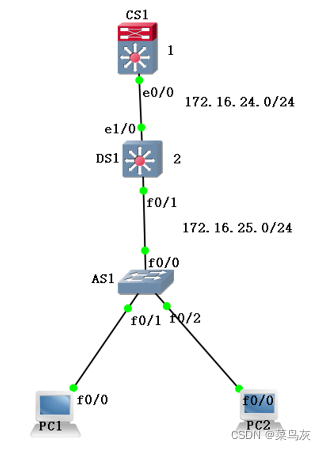

1、先对PC1，PC2采用DHCP获取地址

PC1：
int f0/0
no shutdown
ip address dhcp

PC2：
int f0/0
no shutdown
ip address dhcp

2、在AS1的f0/1–VLAN10,f0/20–VLAN20,划分对应的VLAN区域

AS1:
int f0/1
switchport mode access
switchport access vlan 10

int f0/2
switchport mode access
swichport access vlan 20

3、对DS1的f0/1,AS的f0/0配置trunk技术

DS1：
int f0/1
switchport trunk encapsulation dot1q
switchport mode trunk

AS1:
int f0/0
switchport trunk encapsulation dot1q
switchport mode trunk

4、对DS1，AS1部署VTP技术

DS1：
vlan database
vtp server
vtp domain pl
vtp password ccie

AS1：
vlan database
vtp client
vtp domain pl
vtp password ccie

DS1:
vlan database
vlan 10
vlan 20
exit

验证：AS1：show vlan-switch brief
AS1学到vlan 10，vlan 20

5、对CS1,DS1的e0/1,e0/0设置地址

CS1：
int e0/0
no shutdown
ip address 172.16.24.1 255.255.255.0

DS1：
int e1/0
no shutdown
ip address 172.16.24.2 255.255.255.0

验证：确保CS1，DS1互相ping通

6、对DS1设置网关—vlan 10 ，vlan 20

DS1：
int vlan 10
no shutdown
ip address 192.168.10.254 255.255.255.0
ip helper-address 172.16.24.1 //指向CS1的e0/0-->dhcp relay

int vlan 20
no shutdown
ip address 192.168.20.254 255.255.255.0
ip helper-address 172.16.24.1 //指向CS1的e0/0-->dhcp relay

7、对CS1,DS1部署OSPF

CS1：
router ospf 100
router-id 1.1.1.1
network 0.0.0.0 0.0.0.0 area 0//此处是通告全网，仅在实验中使用，现实中，需要区分内外网的情况而定来通告

DS1：
router ospf 100
router-id 2.2.2.2
network 0.0.0.0 0.0.0.0 area 0//此处是通告全网，仅在实验中使用，现实中，需要区分内外网的情况而定来通告

8、对CS1部署地址池

CS1：
ip dhcp pool VLAN 10
network 192.168.10.0 /24
default-router 192.168.10.254 //可写成 冗余实验 的虚拟地址

ip dhcp pool VLAN 20
network 192.168.20.0 /24
default-router 192.168.20.254 //可写成 冗余实验 的虚拟地址

ip dhcp excluded-address 192.168.10.254//排除其它地址
ip dhcp excluded-address 192.168.20.254//排除其它地址

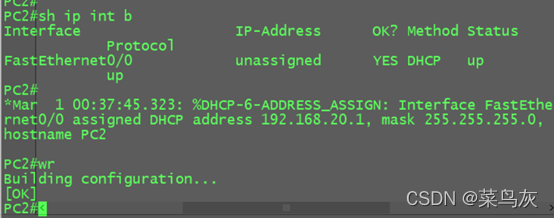

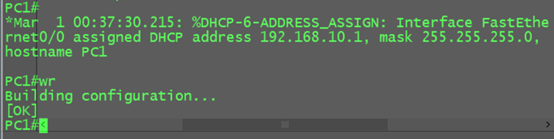

验证：PC1，CP2是否学到地址

上述所述的 冗余实验----->参考网关冗余实验 地址如下：
https://blog.youkuaiyun.com/pointer_NULL/article/details/123430415

注意：
初学网络，如有错误，感谢来访。
上述实验，亲身实践，效果已经实现。
