PAT配置心得（GNS3）

一、为了干啥？

1.在同一网段可以直接通信，但如何在不同网段通信？对，没错就是利用NAT技术，但需要用内网地址 1:1 映射在外网的地址，就照成了浪费。

2.多个内网地址映射在外网的同一个地址上，需要表明端口号，端口号有多个，也就是可以映射多少（65536）个

二、PAT技术

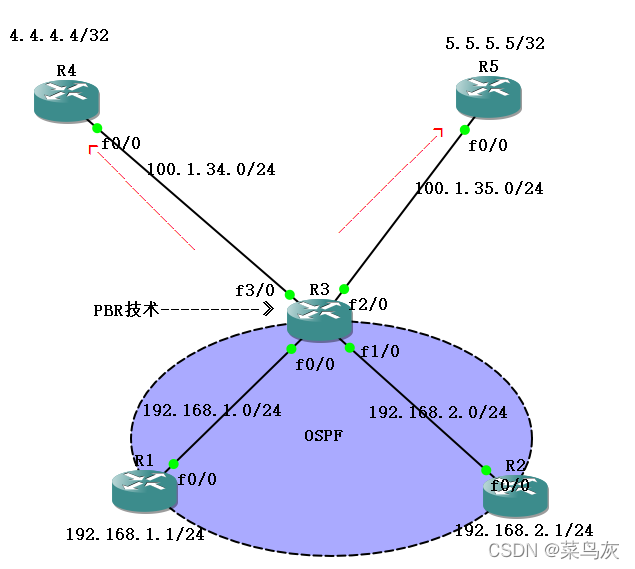

（1）如上图，192.168.0.0 要访问100.1.0.0，就需要如下配置

1.shouxian1

R1配置：进入全局模式配置f0/0的地址

int f0/0

no shutdown

ip address 192.168.1.1 255.255.255.0

R2配置：

int f0/0

no shutdown

ip address 192.168.2.1 255.255.255.0

R3配置：

int f0/0

no shutdown

ip address 192.168.1.3 255.255.255.0

int f1/0

no shutdown

ip address 192.168.2.3 255.255.255.0

int f3/0

no shutdown

ip address 100.1.34.3 255.255.255.0

int f2/0

no shutdown

ip address 100.1.35.3 255.255.255.0

R4配置：

int f0/0

no shutdown

ip address 100.1.34.4 255.255.255.0

R5配置：

int f0/0

no shutdown

ip address 100.1.35.5 255.255.255.0

此时，需要检验R3 pingR1，R2，R4，R5是否通，避免出现问题。有问题，需要show ip int brief 检测是否配置正确。

（2）部署PAT技术(都在上图ipR3部署)

R3配置：

ip access-list extend INSIDE1

permit ip 192.168.1.0 0.0.0.255 any

ip access-list extend INSIDE2

permit ip 192.168.2.0 0.0.0.255 any

应用于接口处

int range f0/0,f1/0

ip nat inside

int range f2/0 ,f3/0

ip nat outside

ip nat inside source list INSIDE1 int f3/0 overload

ip nat inside source list INSIDE2 int f2/0 overload

注意：若是一个出口只有一个，则就自定义一个INSIDE。

注意：出口2个便于引流：如需要把R1的流量只流向R4，R2的流量值流向R5，那就需要在R3上PBR技术
