利用IS61LV12816实现DSP28335的内存扩展

本文档依据开发板例程及相关手册整理撰写

1、外部SRAM基本信息

• VCC供电3.3V。

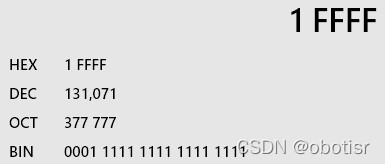

• 输入地址包含A0-A16共17根引脚，因此最大可寻址为0x1FFFF，如下图所示。
• 每个地址可以存储一个16bits的数字，可以由片上的I/O0-I/O15输出，由此构成了所谓的128k×16内存数组。
• 相关的控制引脚有五个，分别是芯片使能引脚CE，读使能OE，写使能WE以及高低位数据控制LB与UB。
• 在片选引脚（CE）没有低电平使能的情况下，数据引脚都是高阻状态。
• 在读写引脚（OE和WE）没有低电平使能的情况下，数据引脚都是高阻状态。
• 在高低位控制引脚（LB和UB）没有低电平使能的情况下，数据引脚都是高阻状态。
• 由于28335能够实现16bits的片外数据读写，所以可以直接令高低位控制引脚（LB和UB）保持接地使能状态。
• 高低位控制引脚（LB和UB）同时低电平使能，读写状态由读写引脚（OE和WE）分别给低电平来实现状态控制。


2、硬件连接

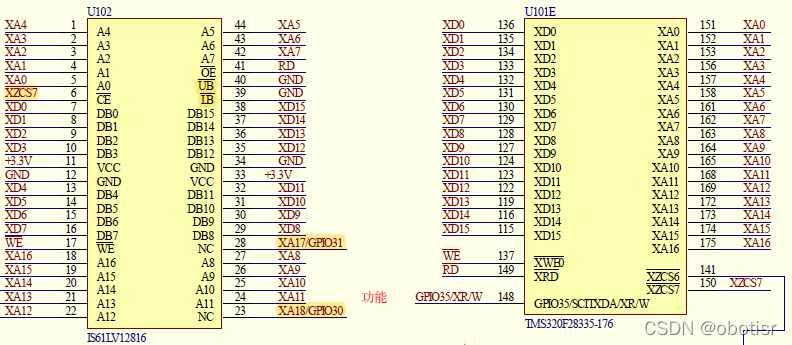

• SRAM的17位地址线及16位数据线与28335的XA0-XA16及XD0-XD15直接连接。
• SRAM的CE引脚与28335的XZCS7连接，我手上的板子选择ZONE7作为内部扩展地址范围。
• 实际上，28335的XINTF只有4K的ZONE0、1M的ZONE6和1M的ZONE7可以扩展使用。
• SRAM的WE引脚与28335的XWE0连接。
• SRAM的OE引脚与28335的XRD连接。
• SRAM的LB和UB引脚接地。


3、DSP28335外部接口配置

• 配置外设时钟控制寄存器3（PCLKCR3）的XINTFENCLK位，使能外部接口时钟。必须先使能该位，才能配置后续的XINTF寄存器。
• 配置XINTF 配置寄存器（XINTCNF2）的XTIMCLK位，令XINTF时钟XTIMCLK与系统时钟SYSCLK
