软考中级习题与解答——第十三章_数据库分析与设计（4）

例题4

1、问题预览

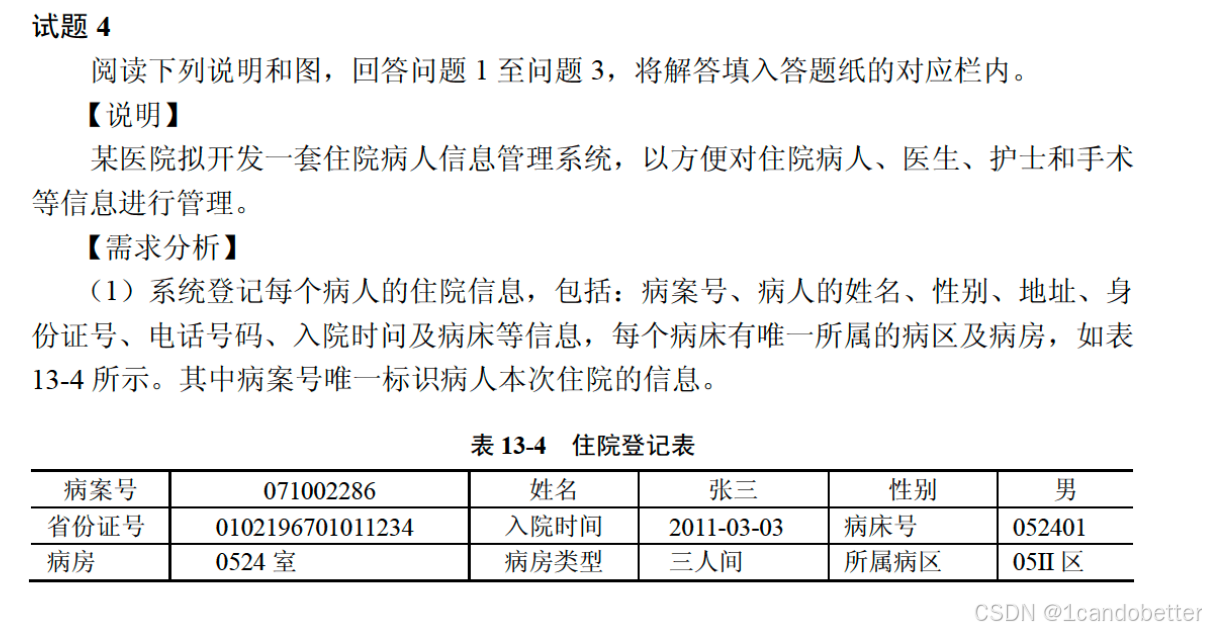

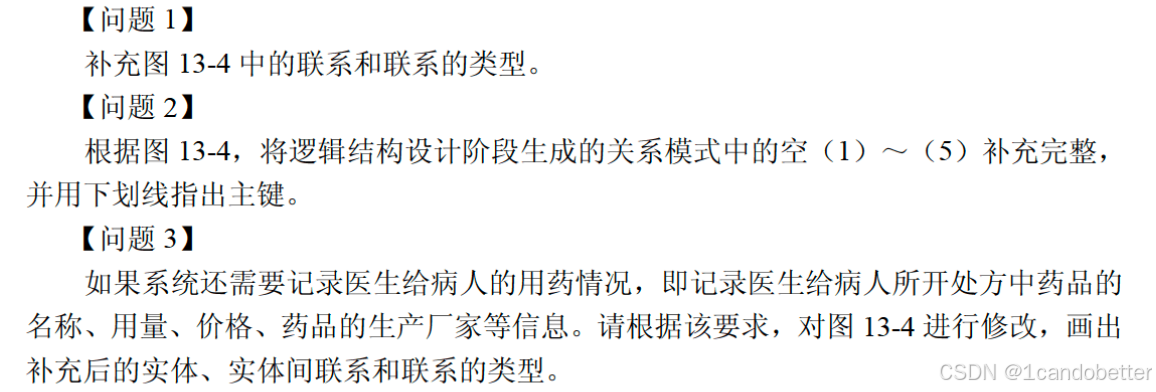

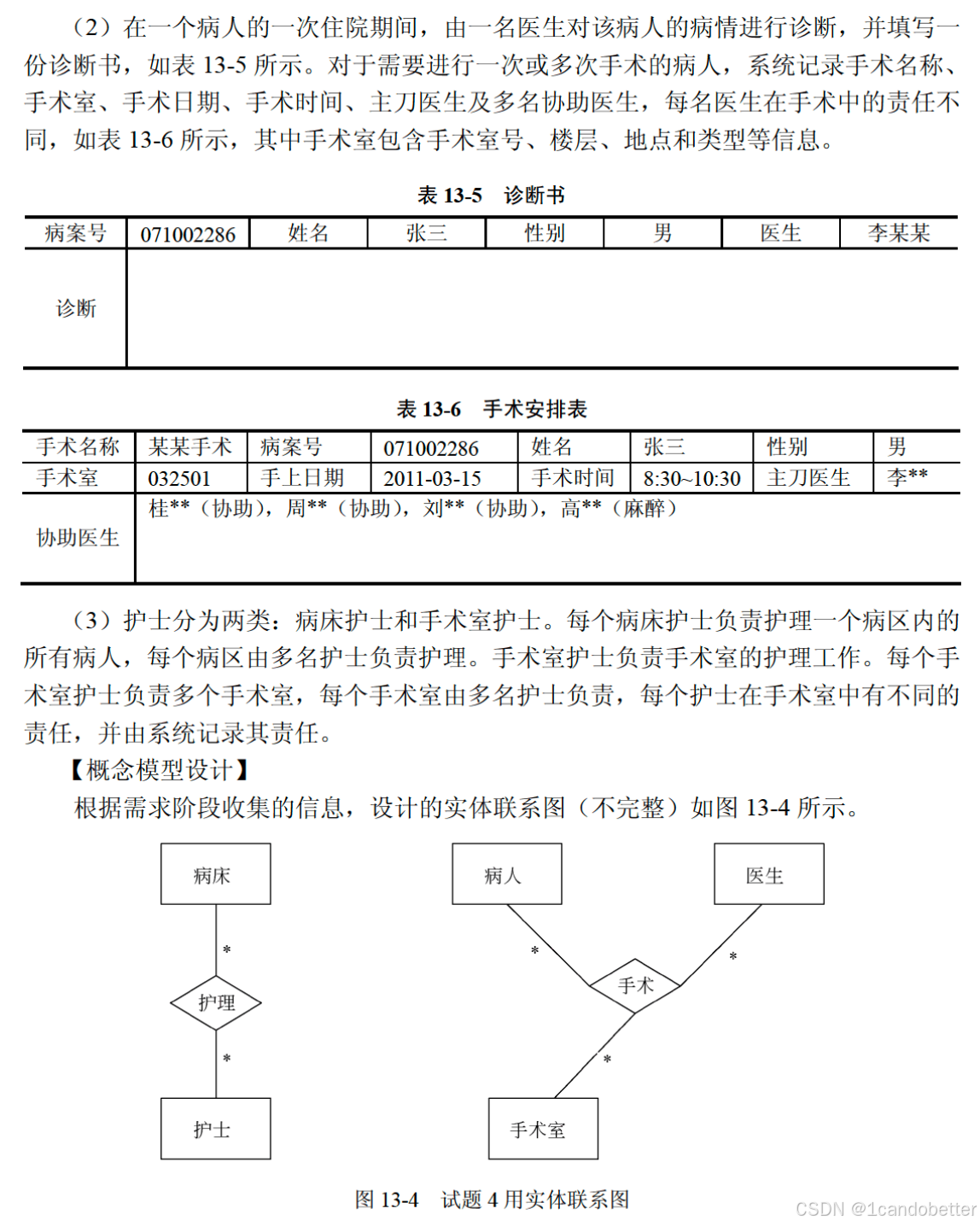

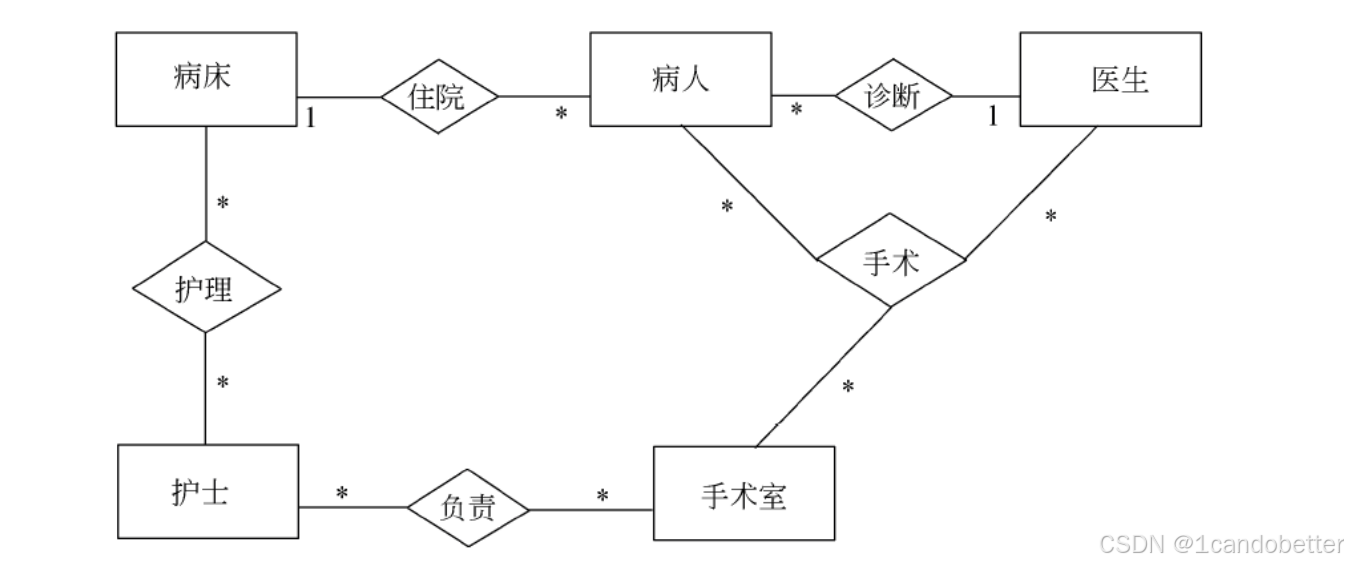

2、【问题1】补充图13-4中的联系和联系的类型。

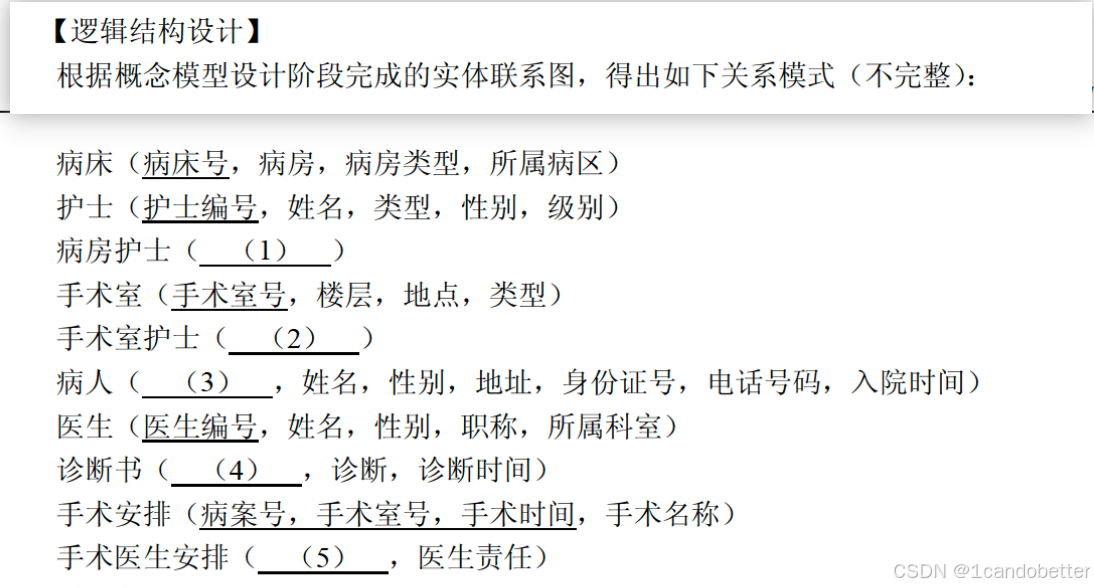

3、【问题2】根据图13-4，将逻辑结构设计阶段生成的关系模式中的空 (1)～(5) 补充完整，并用下划线指出主键

（1）病区、护士编号（主键：护士编号）

（2）手术室号、护士编号、责任（主键：护士编号）

（3）病案号、病床号（主键：病案号）

（4）病案号、医生编号（主键：病案号，医生编码）

（5）病案号、医生编号、手术室号、手术时间（主键：病案号、医生编号、手术室号、手术时间）

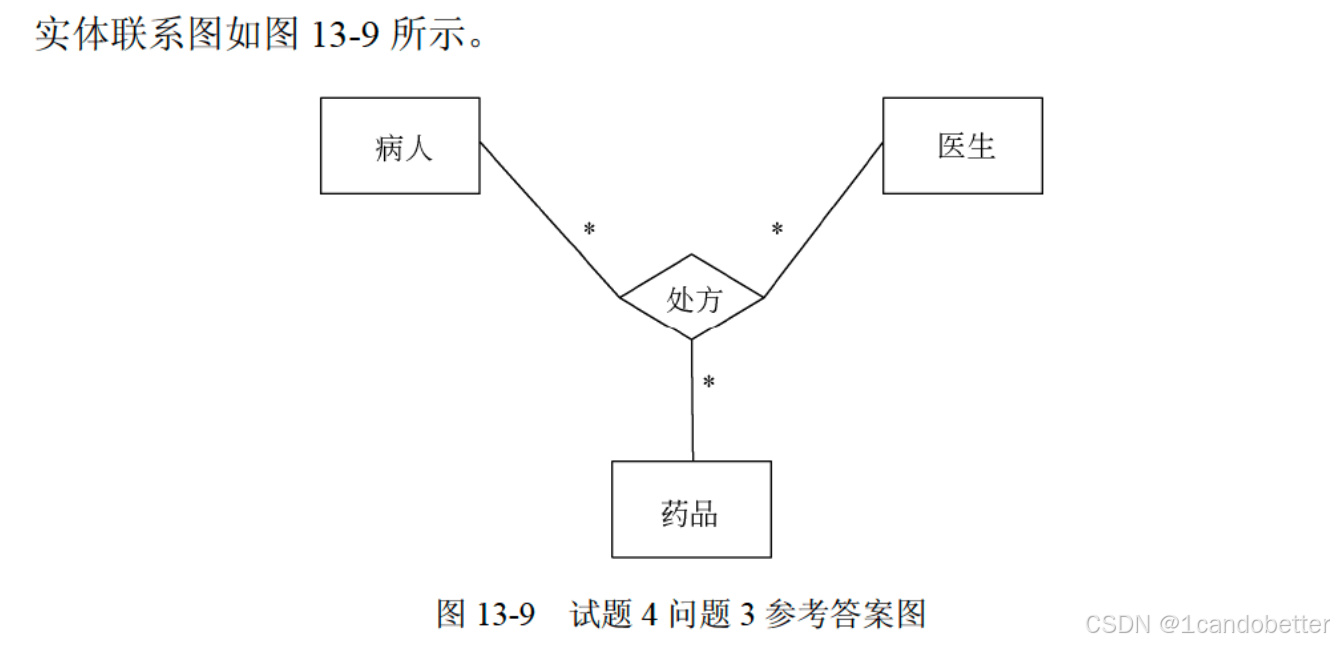

4、【问题3】如果系统还需要记录医生给病人的用药情况，即记录医生给病人所开处方中药品的名称、用量、价格、药品的生产厂家等信息。请根据该要求，对图13-4进行修改，画出补充后的实体、实体间联系和联系的类型
