Cadence Capture原理图新建页面Title Block无法显示以及复制之后也不显示解决办法

最新推荐文章于 2025-10-18 15:13:05 发布
原创 最新推荐文章于 2025-10-18 15:13:05 发布 · 2.2k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

博客讲述了原理图新建一页后Title Block不显示的问题及解决办法。选中不显示标题栏的原理图，右键选Schematic Page Propeties，点击Grid Preference，在Title Block Visible中选中Displayed即可。

原理图中新建了一页，结果发现Title Block不显示。

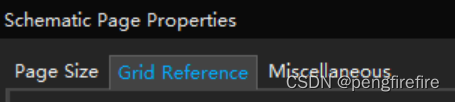

选中不显示标题栏的原理图，右键，选择Schematic Page Propeties，点击Grid Preference，在最下面的Title Block Visible中选中Displayed。
