LSTM

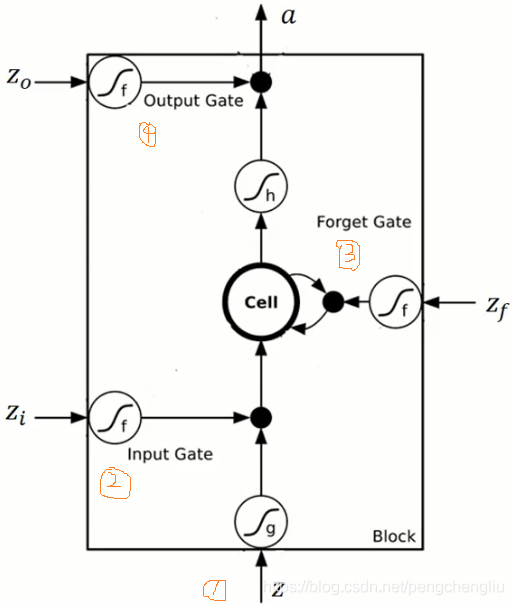

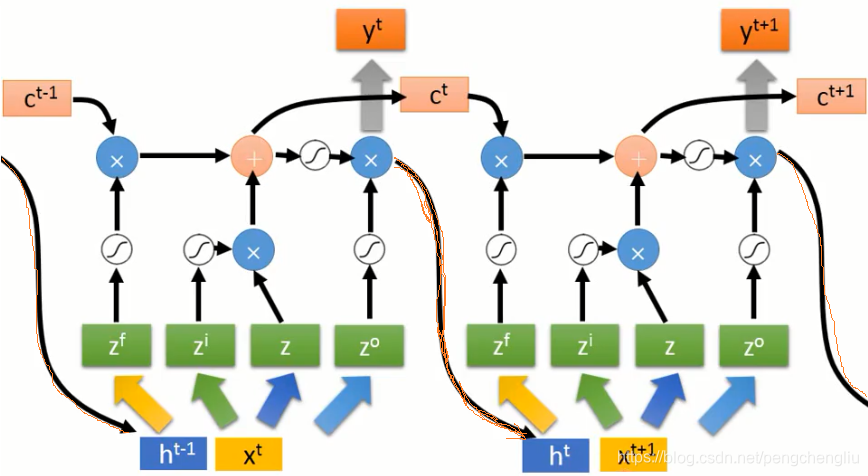

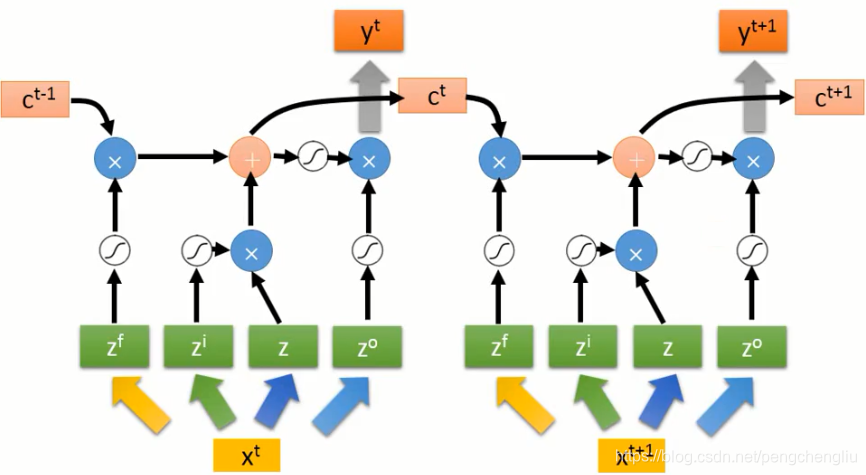

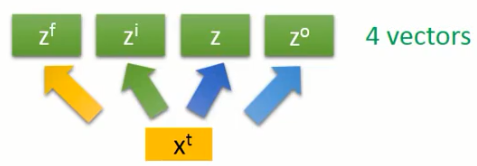

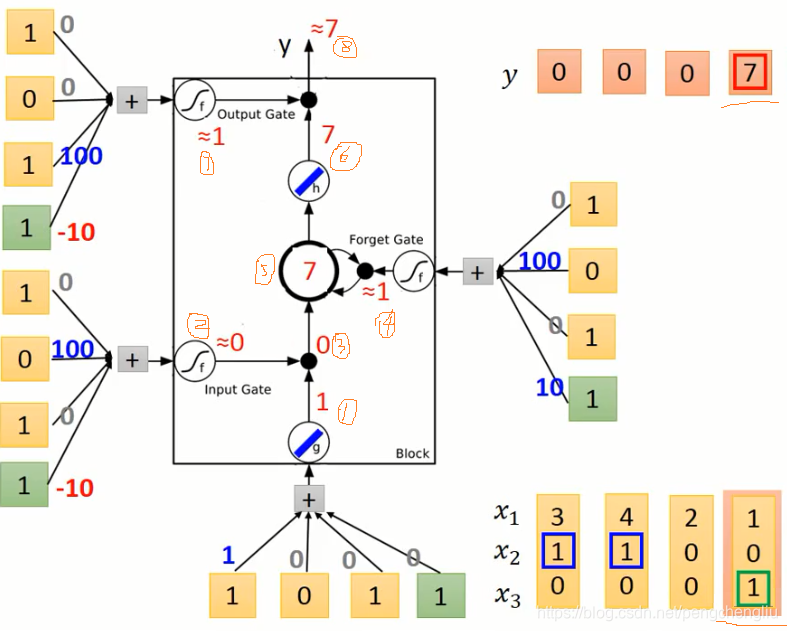

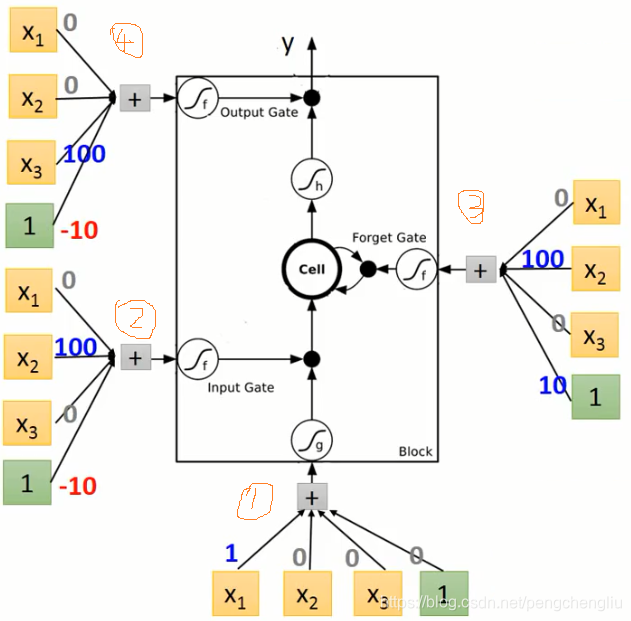

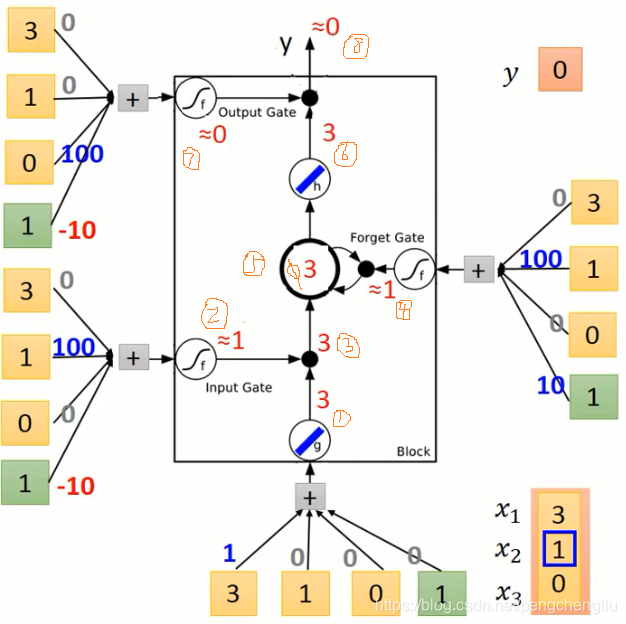

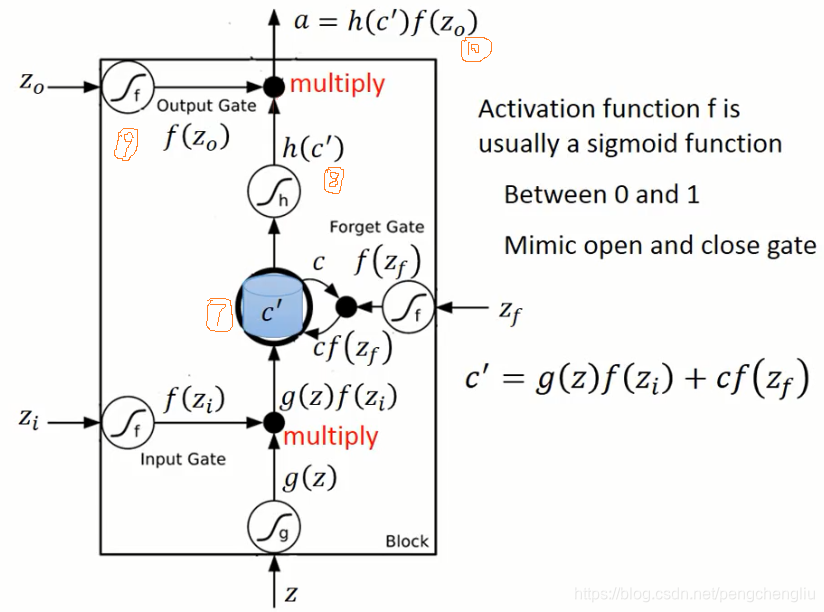

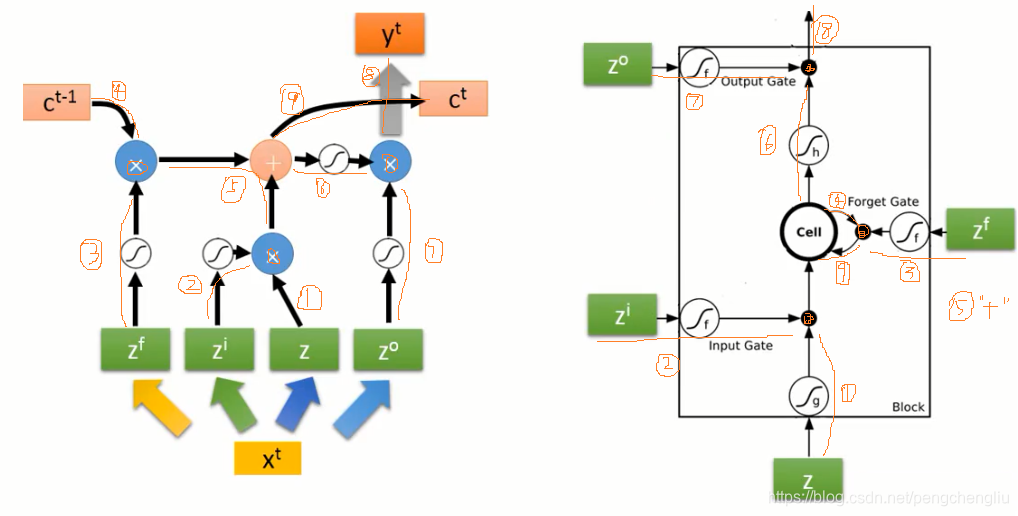

点击此处返回总目录   我们前面讲的RNN只是RNN的最简单的版本。前面讲的memory是最单纯的，我们随时都可以把值存到memory里面去，也可以随时读出来。 但是现在比较常用的memory称之为Long Short-term Memory，简写为LSTM。。               这种Long Short-term Memoy是比较复杂的。它有三个门。 当某个神经元的input想要写到Memory cell里面的时候呢，必须先通过一个闸门Input Gate。这个Input Gate打开的时候，才能把值写到Memory cell里面去，如果关起来了，其他神经元就没有办法把值写进去。这个Input Gate是打开还是关闭，是网络自己学的，它可以自己学什么时候要把Input Gate打开，什么时候要把Input Gate关起来。                                        输出的地方也有一个Output Gate，这个Output Gate会决定说，外界其他的神经元可不可以从memory里面把值读出来。当Output Gate关闭的时候，就没有办法把值读出来了，Output Gate打开的时候才可以把值读出来。跟Input Gate一样，Output Gate什么时候打开，什么时候关闭，也是网络自己学到的。                                    第三个Gate叫做Forget Gate，Forget Gate是决定说什么时候memory cell把过去记得的东西忘掉。Forget Gate什么时候把里面的值继续保留下来。什么时候忘掉，什么时候保留，也是网络自己学到的。                                           整个LSTM可以看成有四个input，1个output。这四个input是，想要被存到memory里面的值、操控Input Gate的信号、操控Output Gate 的信号、操控Forget Gate的信号。                            还有一个小小的冷知识。LSTM名字是"Long Short-term Memory"而不是"Long-short Term Memory"。"-"应该放在"short"和"term"之间，因为其实还是一个Short-term的memory，只是比较长的短时记忆网络。因为RNN的memory在每个时间点都会被洗掉，所以它的short-term是非常短的，它只记得前一个时间点的事情。而LSTM可以记得比较长时间一点，只要Forget Gate不删除的话，它的值就一直有。   ------------------------------------------------------------------------------------------------------------------------------- 更仔细来看它的formulation的话，长的像这样。1是外界的input，是要存到cell中的input；2是Input Gate；3是Forget Gate；4是Output Gate。现在假设要存到cell中的input叫做z；操控Input Gate的信号叫做Zi，所谓操控Input Gate的信号也就是一个数值，待会讲数值是从哪里来的，这个数值被当做一个input；Forget Gate有一个操控它的数值叫做Zf；Output Gate有一个操控的数值叫做Zo。最后的output是a。                                                        假设在有这四个输入之前，cell里面已经存了值c。假设现在输入Z，三个Gate分别由Zi,Zf,Zo操控，那输出a会长什么样子呢？ 1. Z 通过激活函数得到g(Z) 2. Zi通过激活函数得到f(Zi)。 Zi，Zf，Zo通过的激活函数通常选择sigmoid函数。选择sigmoid函数的意义就是，sigmoid函数的值在0~1之间。而0~1之间的值代表Gate被打开的程度。如果激活函数的output是1，代表这个Gate是打开的状态。反之代表这个Gate是关起来的。 3. 用g(Z)乘上f(Zi)，得到g(Z)f(Zi) 4. Zf通过激活函数得到f(Zf) 5. 把存在memory里面的值c乘上f(Zf)，得到cf(Zf) 6. 把cf(Zf)加上g(Z)f(Zi)，得到c'。c'就是新的存到memory cell的值。                              根据到目前为止的运算，可以说f(Zi)就是控制g(Z)可不可以输入的一个关卡。因为假设f(Zi)等于0，那g(Z)f(Zi)就等于0，那g(Z)就好像没有输入一样；如果f(Zi)等于1，那相当于把g(Z)当做输入。 f(Zf)就决定说，我们要不要把存在memory cell的值给洗掉，假设f(Zf)是1，c会直接通过，就等于还是记得以前的值。如果f(zf)等于0，也就是Forget Gate关闭的时候，0乘以c，就相当于过去存在memory里面的值，就相当于0。Forget Gate的开关跟我们直观的想法是相反的，Forget Gate打开的时候表示记得，关闭的时候表示遗忘。所以它的名字有点奇怪，不过习惯就这么叫了。   7. 把c'写到memory cell中 8. c'通过激活函数得到h(c') 9. Zo通过激活函数得到f(Zo) 10. h(c')乘以f(Zo)得到a。如果f(Zo)等于1，代表h(c')可以通过Output Gate。等于0，output就是0，代表存在memory cell中的值不能被读取出来。                            ------------------------------------------------------------------------------------------------------------------------------- 也许这样还是没有很清楚，所以后面做了一个人工LSTM。这个投影片做了很久。先讲一下举的例子，网络里面只有一个LSTM的cell。我们的input都是三维的向量，output都是一维的向量。                     这个三维的向量跟output还有memory里面的值的关系是什么呢？这个关系是这样子。 假设x2的值是1的时候，x1的值就会被写到memory里面去。假设x2的值是-1的时候，memory就会被reset，就会被遗忘。假设x3等于1的时候，才会把Output Gate打开，才能够看到输出。                    假设运来存在memory中的值是0。 当输入100的时候，输出是0. 当输入310的时候，x2=1，把x1加到memory中，3+0=3 当输入200的时候，输出是0 当输入410的时候，x2为1，所以把x1加到memory中，3+4=7 当输入200的时候，输出是0 当输入101的时候，x3为1，输出7 当输入3-10的时候，x2=-1,memory中的值变为0 当输入610的时候，x2=1，把x1加到memory中，0+6=6 当输入101的时候，x3=1,输出6                         ------------------------------------------------------------------------------------------------------------------------------- 我们来实际做一下运算。下面是一个LSTM的memory cell。LSTM的memory cell总共有4个input，这4个input都是数值。这4个数值是怎么来的呢？是我们input的那个三维的向量（x1,x2,x3）进行线性变换得来的。即x1*w1+x2*w2+x3*w3+b得到。这些w和b应该是多少，是通过training data，用Gradient Descent学到的。假设我们已经知道这些值是多少（如图所示）。 我们实际的输入一组（x1,x2,x3）看看输出是多少。 在实际运算之前呢，我们先根据这些参数(w和b)来分析一下可能会得到的结果。 在1处，只有w1为1，其余全为0，说明就是把x1当做输入。 在2处，x2*100+(-10)，也就是说假设x2没有值的时候，因为bias是-10，所以通常Input Gate是被关闭的，因为如果输入-10，通过sigmoid函数，值接近0，代表Input Gate是关闭的。只有在x2有值的时候，x2*100-10就大于0，input就是一个很大的正值，代表Input Gate被打开。 在3处，平时都是被打开的，因为bias为10，经过sigmoid函数得到1，说明遗忘门是打开的，打开意味着不忘记。只有在x2给一个很大的负值的时候，才会把Forget Gate关起来。 在4出，Output Gate通常是关闭的。只有x3是很大的正值的时候，才打开。才有输出。   这也就是我们刚才说的： 当x2为1时，Input Gate打开，x1可以输入进来；Forget Gate打开，没有忘记。cell更新为c+x1。 当x2为-1时，Input Gate关闭，x1输入不进来；Forget Gate关闭，忘记。cell 更新为0. 当x3为1时，Output Gate打开，可以输出。 当x3为0是，Output Gate关闭，输出为0.                                 好，我们实际的input一下看看。 我们假设g和h都是线性的。假设存在memory里面的初始值是0。我们输入第一个向量(3,1,0)。经过一下8步运算，输出0。                              当输入向量(4,1,0)时，得到输出为0。                           当输入(2,0,0)的时候计算过程如下：                           当输入(1,0,1)时，运算如下：                          最后当输入(3,-1,0)时运算如下：                          ------------------------------------------------------------------------------------------------------------------------------- 看到这里可能会有一个问题，这个东西跟我们以前看到的神经网络很不像。它跟以前的神经网络到底有什么关系呢？可以这样想。 在原来的神经网络里面，我们会有很多的神经元。我们会把input乘上不同的weight，当做是不同神经元的输入。然后每一个神经元都是一个函数，它的输入是一个数值，输出是另外一个数值。                                            但是如果是LSTM的话呢？其实只要把LSTM的memory的cell想成是一个神经元就好了。 现在的x1,x2只是会乘上不同的weight，当做LSTM的不同的输入。假设只有两个"神经元"。会把输入(x1，x2)乘上一组weight当做input的输入，乘上一组weight当做三个Gate的输入。                    我们刚才讲过LSTM有4个input，1个output。对于LSTM来说，这4个input是不一样的。在原来的神经网络中，一个神经元就是一个input，一个output。在LSTM中有4个input，才能产生一个output。所以假设使用的LSTM的"神经元"跟Original Network神经元的数目是相等的，LSTM的参数的量会是Original network的四倍。   ------------------------------------------------------------------------------------------------------------------------------- 但是这样讲，可能还是没有办法体会这个跟RNN的关系。所以又画了一个图。这个图也要画非常久。【liupc:我没怎么懂】 假设我们现在有一整排的"神经元"，有一整排的LSTM。这一整排的LSTM里面呢，每一个的memory里面，都存了一个值。把这些数值接起来，就变成一个向量。写成c^(t-1)。                  现在在时间点t，输入一个向量xt。这个xt首先会做一个线性变换，乘上一个矩阵，变成另外一个向量z。z这个向量的每一个dimension就代表了操控每一个LSTM的input。Z的第一维就丢给第一个cell ，第二维就丢给第二个cell，第三维就丢给第三个cell。                                      xt会乘上另外一个矩阵，得到zi，zi的维度也跟cell的数目一样。zi的每一个dimension都会去操控每一个memory。第一维操控第一个Input Gate，第二维操控第二个Input Gate...第n维操控第n个Input Gate.                                    同样，也有Zo和Zf。zf会去操控每一个Forget Gate ，zo会去操控每一个Output Gate。 所以把xt乘上不同的四个不同的transform，得到4个不同的向量。这4个不同的vectors，他们的维度都跟cell的数目是一样的。这4个向量合起来，就回去操控这些memory的运作。                                    好，我们知道一个memory cell长右边这样。注意四个输入z、zi、zf、zo分别是四个向量的某一个维度的数值。 其运算过程可以画成左边的图。         在下一个时间点，input为xt+1。经过相同的运算。       有人说，这个过程已经够复杂的了。但是这并不是LSTM的最终形态。真正的LSTM会把yt也接进来，当做下一个时间点的输入。也就是说，下一个时间点操控这些Gate的值不是只看那个时间点的X,还要看上一个时间点的output h。             还不止这样，还要加一个东西，叫做"peephole"。这个peephole就是把存在memory里面的值呢，也拉过来。所以在操控LSTM的四个Gate的时候，是同时考虑了x,h,c。把这三个三个向量并在一起，乘上四个不同的transform，得到四个不同的向量。再去操控LSTM。              LSTM不会只有一层，现在胡乱都要叠个五六层才爽。所以大概就长成这样。          每一个第一次看到这个的人，他的反映都是这样：                                                              第一次见到都认为不work,但是现在其实还quite standard。当有个人告诉你说，我用RNN做了什么事情的时候，其实他就是用LSTM。                                                                         Keras里面有LSTM，所以上面讲的没听懂就算了，在Keras里面就是打LSTM四个字母就结束了。                              Keras其实支持三种RNN，"LSTM","GRU","SimpleRNN"。GRU是LSTM的稍微简化的版本，它只有两个Gate，据说少了一个Gate，performance跟LSTM差不多，但是少了三分之一的参数，不容易overfitting。要用上次将的最简单的RNN的话，需要说是SimpleRNN才行。
