Unreal Engine 5 蓝图可视化脚本-第1部分-探索蓝图编辑器

        这一部分将探索蓝图的基础构建模块。你将逐步了解蓝图是如何工作的，并将能够开始创建自己的游戏。

本部分由以下章节组成:

1. 第1章，探索蓝图编辑器
2. 第2章，蓝图编程基础
3. 第3章，面向对象编程和游戏框架
4. 第4章，理解蓝图通信

探索蓝图编辑器

        欢迎使用虚幻引擎5并进入游戏开发的奇妙世界。在本书中，我们将学习如何 使用Epic Games为Unreal Engine（[译者]我们常简称UE）创建的Blueprints（蓝图）可视化脚本语言，以及在Unreal Engine中开发游戏。

        在我们能够学习蓝图之前，需要做的第一步是准备好我们的开发环境。虚幻引 擎可以免费下载。我们将学习如何安装虚幻引擎5并创建一个新的项目。之后，我们将学习一些蓝图的基本概念，并探索蓝图编辑器的每个面板。

在本章中，我们将涵盖以下主题:

l 安装虚幻引擎

l 创建新项目并使用模板

l 蓝图可视化脚本

l Blueprint类编辑器界面

l 向蓝图中添加组件

安装虚幻引擎

要使用虚幻引擎，必须先安装Epic Games启动器:

1.   访问网站https://www.unrealengine.com。

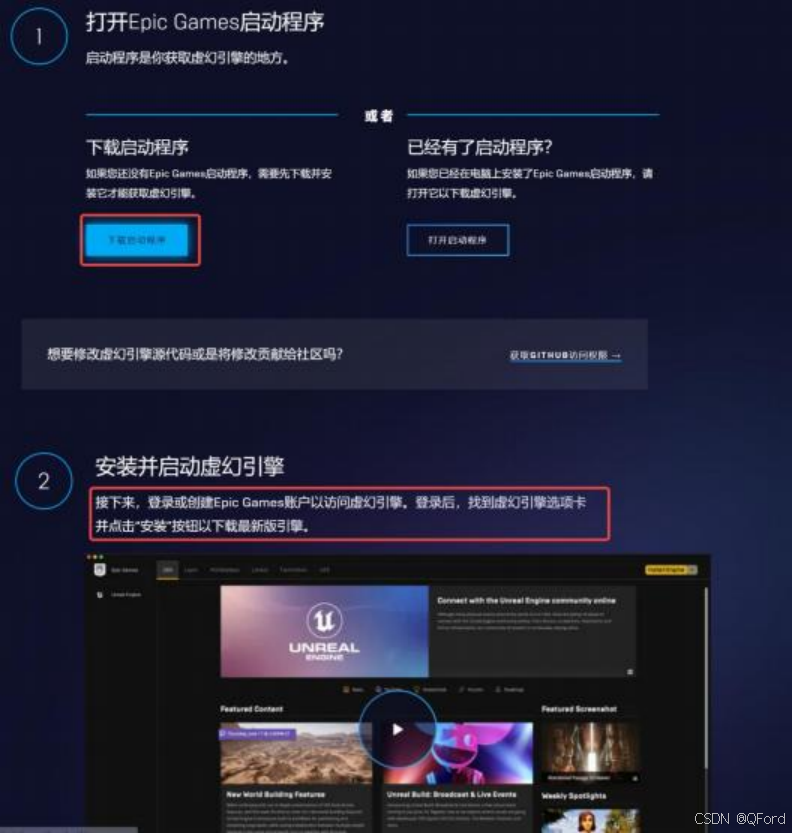

[译者]国内用户会重定向到：https:/www.unrealengine.com/zh-CN/download 该页面会指引你，如图所示：

3.    安装并启动启动器。

4.    点击左侧的虚幻引擎标签。

5.    点击出现在屏幕顶部的Library选项卡。

6.    点击引擎版本旁边的+按钮，可以在启动器中添加一个版本的虚幻引擎。你可以使用现有的最新版本（译者：不过为了跟本教程契合，建议先试用UE5.1.1版本）。

7.    点击安装按钮。启动器将开始下载安装所需的文件，可能需要很长时间才能完成。

8.    点击启动按钮，启动一个已经安装的版本。可以在同一台机器上安装多个版本的虚幻引擎——你只需将其中一个设置为当前版本即可。启动器右上 角的启动按钮将启动当前版本。

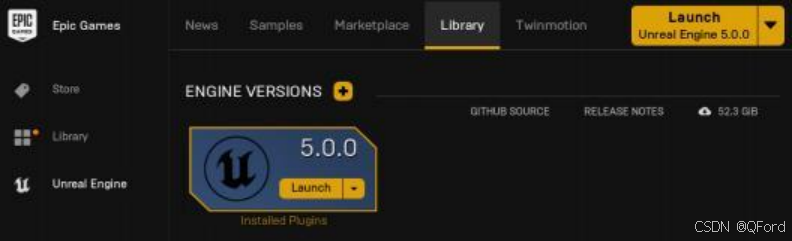

图1.1 -启动虚幻引擎

        Blueprint可视化脚本系统已经是一项成熟且稳定的技术。本书使用的是5.0.0版 本，但本书中创建的示例在后续版本中应该也不会出现问题。

[译者] 目前我使用的是5.1.1版本，可以正常运行书中的所有示例。

创建新项目和使用模板

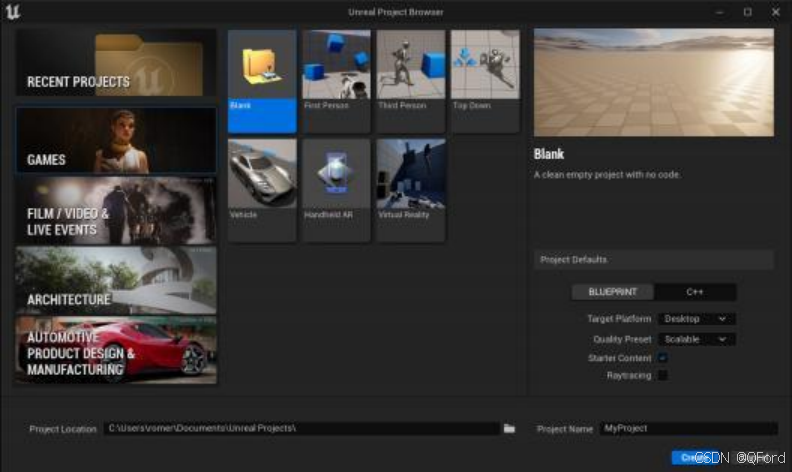

        启动虚幻引擎编辑器后，会出现虚幻项目浏览器。左上角的Recent Projects 框是用来打开现有项目的，左边的其他框是用来创建新项目的模板类别。下图显示的是游戏类别的模板。

图1.2 -游戏类别下的模板

[译者] 如果觉得图片不够清晰，你可以直接查看原版PDF，也更推荐购买正版书籍。

        模板是包含一些关键文件的容器，以及为不同类型的项目提供基本起点的关卡。它们对于快速制作原型或学习特定类型项目的基础框架时非常有用。模板的使用是可选的。所有模板都可以简单地在空白模板中重新创建。以下是游戏类别中每个模板的描述:

第一人称:以第一人称视角设计的游戏。这个模板以玩家角色为代表，有一对手臂，配有发射简单球形炮弹的枪。角色可以通过键盘、控制器或触控设备上的虚拟操纵杆在关卡中移动。

手持AR:用于Android和iOS设备的增强现实应用程序。此模板具有用于开关AR模式的运行时业务，以及一些用于命中检测和光照计算处理的示例代码。

第三人称:包含一个可玩的角色，带有跟随它的摄像机。摄像机位于角色的后面并略高于角色。角色有行走、奔跑和跳跃动画，可以通过键盘、控 制器或触控设备上的虚拟操纵杆在关卡中移动。

自上而下:包含一个由鼠标控制的角色，其上方有一个远距离的摄像头。玩家的角色通过鼠标或触摸屏控制，点击所需的目的地，并在移动到目的地时使用导航系统避开障碍物。这种自上而下的视角在动作角色扮演游戏中经常使用。

虚拟现实:包含虚拟现实游戏的基本功能。此模板具有传送运动、可抓取的对象、交互式对象和VR观众摄像机。该模板有一个关卡，玩家可以四处移动，并包含可以抓取和交互的物体。

载具:包含一个普通载具和一个带有悬挂的复杂载具。这个模板的关卡包含了一个简单的轨道和障碍物。

        在虚幻项目浏览器的右下角，有选中模板的项目默认设置和项目配置选项。在本书的示例中，我们将使用截图上选择的值。这些选项可以在项目后期进行修 改，具体如下:

Blueprint/ C++: 有由 Blueprint或 C++编程制作的模 板语言。在本书中，我们将只使用蓝图模板 。 Unreal Engine 5中的项目可以使用Blueprint 、C++ ，或者两者的混合来开发。你可以将C++代 码 添加 到 Blueprint项目中或将Blueprint添加到C++项目中。

目标平台:桌面或移动端。如果你正在开发用于电脑或游戏机的项目，请使用桌面平台。如果您的项目将在移动设备上查看，则选择移动设备。在本书中，我们将使用Desktop选项。

质量预设:可扩展或最大。这些选项会影响项目的表现。可扩展选项禁用了 一些复杂的功能，而最大选项启用了目标平台中可用的所有功能。在本书中，我们将使用可扩展选项。

初学者内容包（Starter Content）:如果勾选此复选框，项目将包括初学者内容。初学者内容包是一个包含简单网格、材质和粒子效果的内容包。本书中的例子都假设使用了初学者内容包。

光线追踪:如果这个复选框被标记，该项目将使用实时光线追踪，这是一个性能密集型的功能。本书的例子将不会使用光线追踪。

        选择第三人称模板，选择位置（location）文件夹，并为项目填写名称（Name） 字段。选择前面列表中提到的项目默认值，然后点击创建按钮。项目加载完成后，  虚幻引擎关卡编辑器会显示出来，如下图所示:

图1.3 -虚幻引擎关卡编辑器

[译者] 编辑器的中英文切换。你可以在编辑器的最下方的Cmd右侧【Enter Console

Command 输入控制台命令】输入框中键入命令后回车，命令如下：culture=en或

culture=zh-cn 。此外，你也可以通过安装SwitchLanguage插件来支持语言的快速切换功能，这里不再详述，请自行前往Epic市场搜索并安装。

以下是关卡编辑器的关键面板:

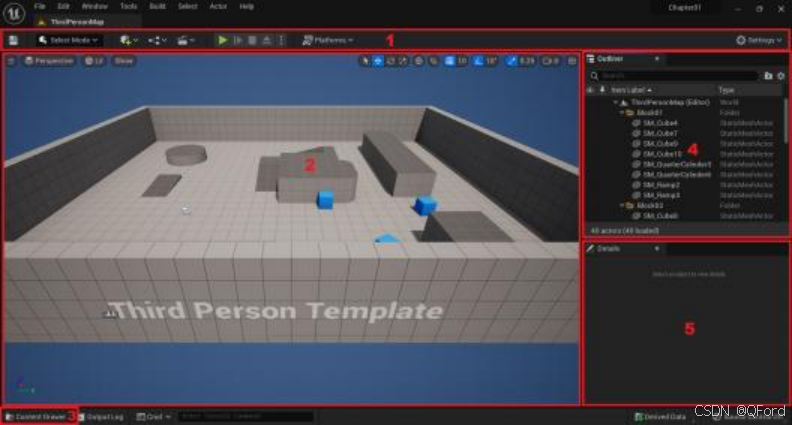

1 .  工具栏: 位于关卡编辑器的顶部 ，菜单 的 下方 。 它包含常用的按钮使用操作。工具栏按钮分为四组。左边的第一组提供了快速访问功能，例如保存和向项目添加各种对象和代码。第二组按钮用于改变关卡编辑器的编辑模式。第三组可以让你播放当前的关卡，并提供各种平台相关的选项。最右边的设置Settings按钮提供了方便的项目设置。

2.   视口（Viewport）:位于关卡编辑器的中心。它显示当前使用的关卡。你可以使用视口面板来移动关卡并在关卡上添加对象。按住鼠标右键时，移动鼠标旋转相机，使用WASD键左右移动。

3 .   内容浏览器（ Content Browser）: 可 以 通 过 点 击 内容侧滑菜单（Content Drawer）

来访问位于关卡编辑器左下角的按钮，用于管理项目的资产。资产是虚幻引擎项目中的所使用到的内容。例如，材质、静态网格、蓝图都是资产 。如果你从内容浏览器中拖拽一个资产，并将其放入关卡中，编辑器会创建一个资产的副本，并将其放置在关卡中。

4.   Outliner（大纲）:位于关卡编辑器右侧，它列出了关卡中的对象。

5.   细节（Detail）:位于关卡编辑器右侧，Outliner下方。它显示了在视口中被选中的对象的可编辑属性。

        现在我们对虚幻引擎的关卡编辑器有了一个大概的认识，接着让我们专注于蓝图的可视化脚本。

Blueprints可视化脚本

        你想问的第一个问题应该是:什么是蓝图? 蓝图 这个词在虚幻引擎中有不止 一种含义。首先，它是Epic Games为虚幻引擎创建的一种可视化脚本语言的名 称。其次，它可以指使用Blueprint语言创建的一种新的游戏对象类型。

        蓝图主要有两种类型:关卡蓝图（Level Blueprint）和蓝图类（Blueprint Class）。游戏的每个关卡都有自己的关卡蓝图，我们无法单独创建一个关卡蓝图。另一方面，蓝图类是用来为游戏创建交互对象的，可以在任何关卡中重复使用。

打开关卡蓝图编辑器

        要打开关卡蓝图编辑器，请点击虚幻编辑器工具栏中最左侧的一组按钮中的蓝图按钮。然后在下拉菜单中选择“打开关卡蓝图 ”（译者：下面的截图使用原书英文版提供的截图）选项，如下图所示:

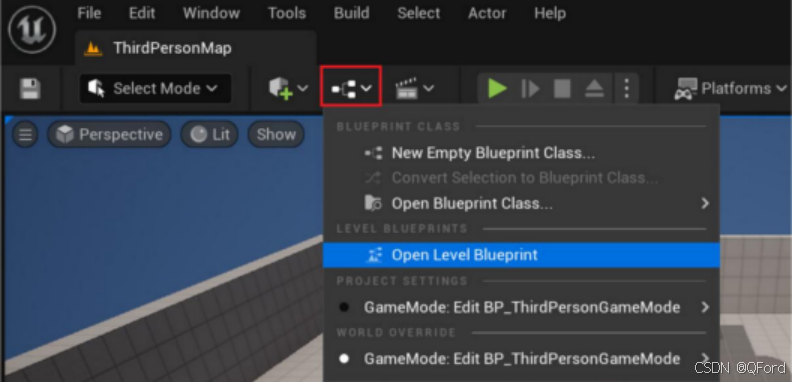

图1.4 -打开关卡蓝图

        编辑器会打开当前关卡的关卡蓝图。关卡蓝图编辑器比蓝图类编辑器简单， 因为它只有我的蓝图面板、细节面板和事件图表编辑器。下图显示的是关卡蓝图编辑器:

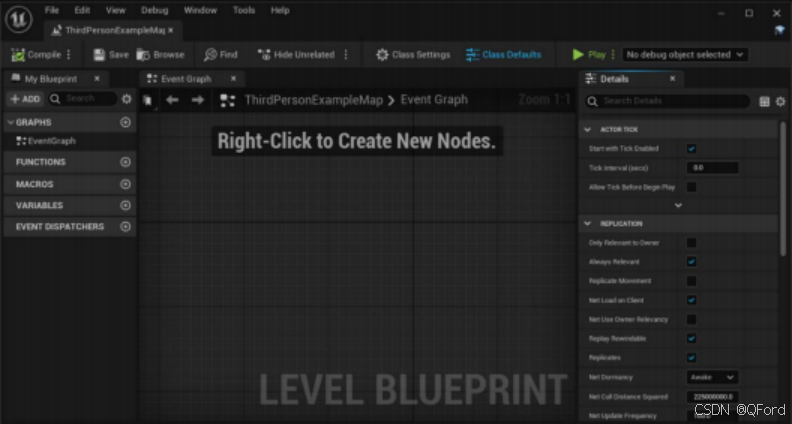

图1.5 – 关卡蓝图编辑器

        目前，我们不会对关卡蓝图做任何处理。我们打开它只是要看看界面。关闭关卡蓝图编辑器，返回关卡编辑窗口。现在，我们将创建一个蓝图类，打开蓝图类编辑器，查看所有可用的面板。

创建一个蓝图类

创建Blueprint类有三种方法:

1.    点击工具栏中我们用来打开关卡蓝图的蓝图按钮。然后，在下拉菜单中点击新建的空蓝图类按钮。

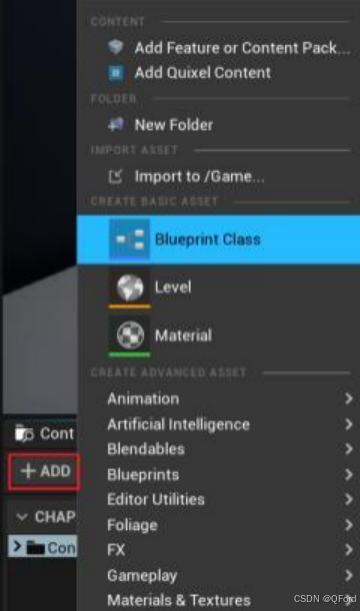

2.    点击内容侧滑菜单按钮打开内容浏览器，然后点击添加按钮，选择创建基本资产类别下的蓝图类。

3.   右键单击内容浏览器空白处的任何地方，从出现的菜单中选择 Blueprint Class。

        Figure 1.6 – 创建一个蓝图类

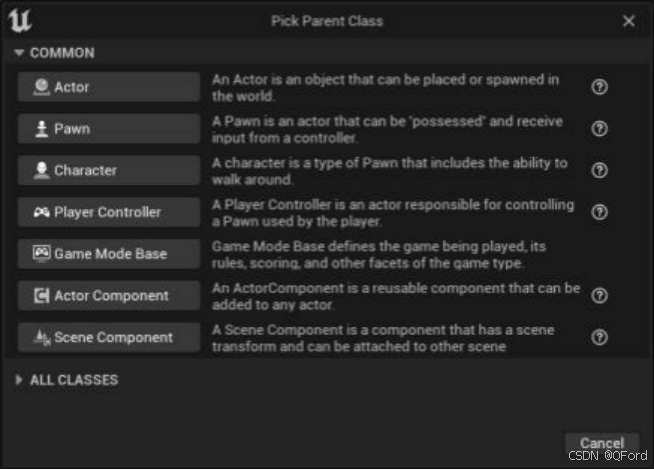

        在下一个窗口中，你必须选择新蓝图的父类。现在，将父类设置为Blueprint类型。窗口显示了最常见的类，但如果你需要选择另一个父类，那么只需展开All classes选项。当你选择父类时，此窗口将关闭，一个新的Blueprint资源将出现在要重命名的内容浏览器中。你可以点击取消按钮，因为我们只是在熟悉这个过程。

图1.7 - Blueprint父类

        现在我们已经了解了如何打开当前关卡的蓝图以及如何创建蓝图类，我们将探索蓝图类编辑器的面板。你可以在内容浏览器中右键单击蓝图资源并选择编辑，或者双击蓝图资源来打开蓝图类编辑器。

蓝图类编辑器界面

        Blueprint类编辑器包含了几个面板，每个面板用于编辑蓝图的某个方面。Blueprint 类编辑器通常简称为Blueprint编辑器。Blueprint编辑器的主要面板如下所示:

1.    工具栏（Toolbar）

2.    组件（Components）

3.   我的蓝图(My Blueprint)

4.    细节（Details）

5.    视口（Viewport）

6.    事件图表（Event Graph）

        这些面板可以在下面的截图中找到。我们将以第三人称模板的

BP_ThirdPersonCharacter蓝图为例。它位于ThirdPerson/Blueprints 文件夹中。双击BP_ThirdPersonCharacter蓝图，打开蓝图类编辑器。

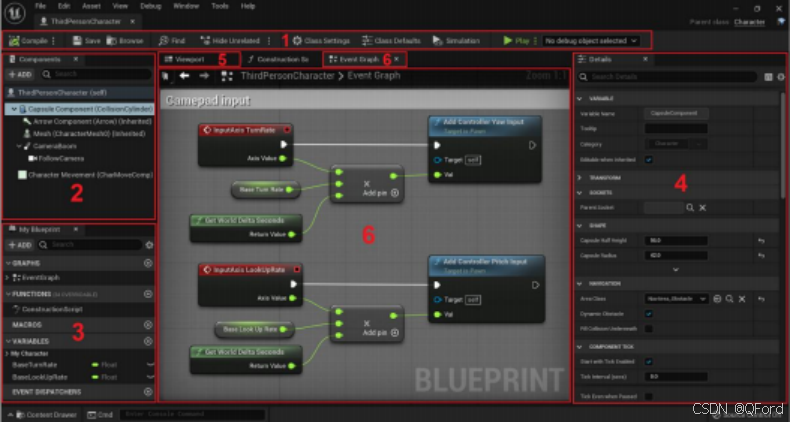

图1.8 -蓝图编辑器面板

工具栏面板

        工具栏面板位于Blueprint类编辑器的顶部，包含一些用于编辑蓝图的必要按钮:

图1.9 -工具栏面板

按钮描述如下:

•编译: 将Blueprint脚本转换为可执行的低级格式。这意味着在运行游戏之前必须编译蓝图，否则所做的更改将不会生效。点击此按钮即可编译当前蓝图。如果没有错误，会出现一个绿色的复选图标。

•保存: 保存对当前蓝图所做的所有更改。

•浏览: 在内容浏览器中显示当前蓝图类(放大镜图标)。

•查找: 在蓝图中进行查找。

•隐藏不相关: 激活时，隐藏与所选节点无关的节点。

•类设置:允许在详细信息面板中编辑类的设置。类设置选项包含属性，如描述，类别和父类。

•类默认值: 允许在详细信息面板中编辑类默认值。类默认值是蓝图变量的初始值。

•模拟: 允许在蓝图编辑器内执行蓝图。

•运行: 开始运行当前关卡。

•调试对象:此下拉菜单允许选择一个对象进行调试。如果选择none ，它将调试使用当前Blueprint类创建的任何对象。

[译者]5.1.1版本中略有不同，如模拟

组件面板

组件面板显示当前蓝图的所有组件。

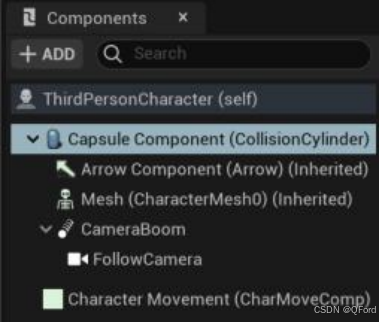

图1 - 10组件面板

        组件是可以添加到蓝图中的即用型对象。要做到这一点，请点击Components面板的Add（添加）按钮。只需通过使用组件就可以创建具有各种功能的蓝图。

        所选组件的属性可以在细节面板上编辑，一些组件的可视化表现可以在视口面板上看到。

        静态网格、灯光、声音、box碰撞、粒子系统和摄像机都是在组件面板中使用 到的组件的例子。

我的蓝图面板

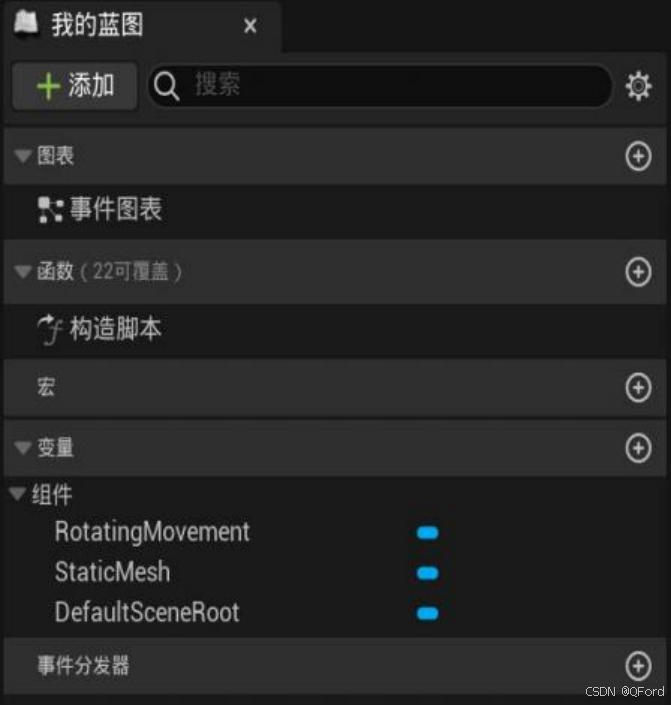

        My Blueprint(我的蓝图)是一个面板，我们可以在其中为Blueprint创建变量、宏、 函数和图表:

图1 - 11我的蓝图面板

        新元素可以通过点击面板顶部的Add按钮，或者每个类别旁边的+按钮来添 加。所选元素的属性可以在Details面板中编辑。

细节面板

        细节（Details）面板允许你编辑蓝图中选定元素的属性。被选中的元素可以是组件、变量、宏或函数元素。在Details面板中显示的属性被组织成类别。

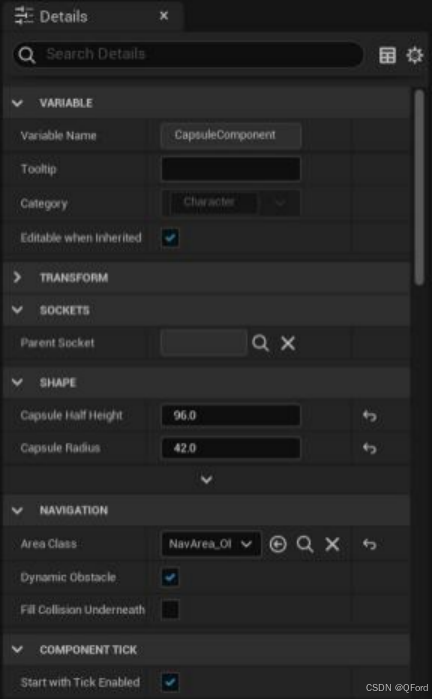

        下面的截图显示了一个胶囊组件（CapsuleComponent）的属性。面板顶部有一个 搜索框，可以用来过滤属性。

图1 - 12 - Details面板

视口面板

        视口（Viewport）面板显示了蓝图及其组件的可视化表现。视口面板有类似于关卡编辑器的控制，你可以用它来操作组件的位置、旋转和比例等。

`

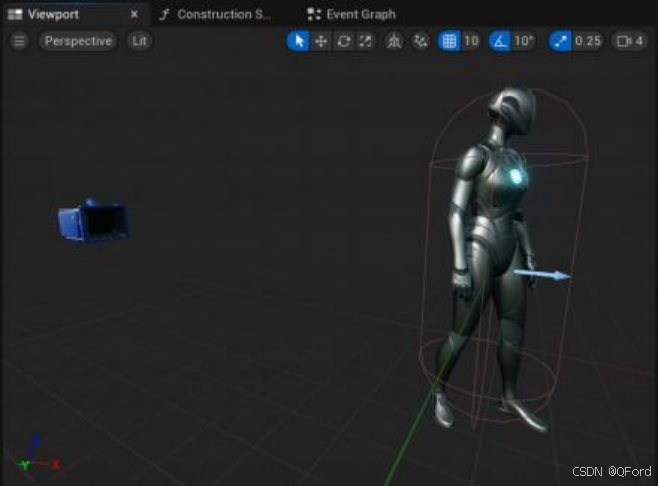

图1 - 13 -视口面板

事件图表面板

        在事件图表（Event Graph）面板中，我们将对蓝图的行为进行编程。事件图表面板包含事件（Event）和 动作（Action），这些事件和动作由节点表示，并通过线段来连接。

[译者]本文将交替使用动作和Action，注意这里提到的动作和动画是两个不同的概念。

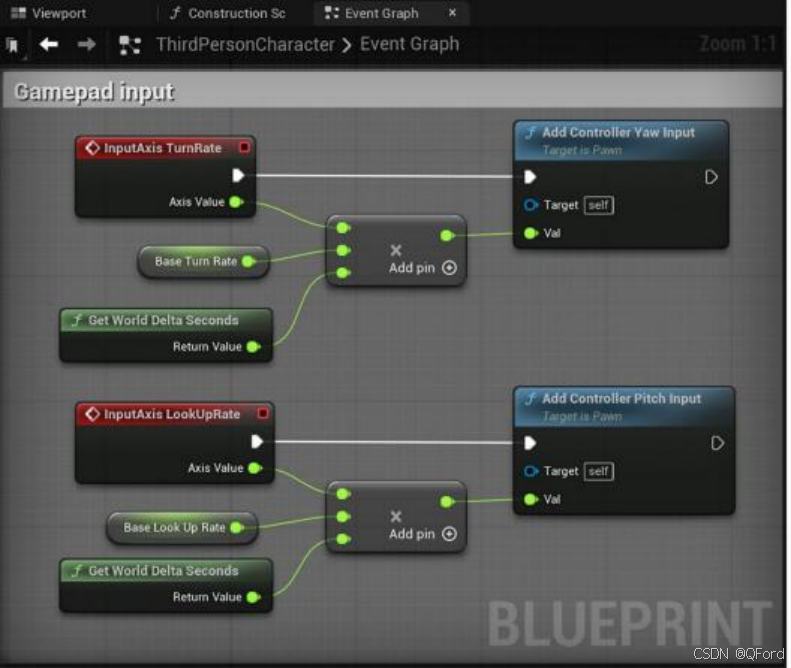

        事件用红色节点表示，由gameplay事件触发。一个蓝图可以有几种Action， 这些Action将被执行以响应一个事件。下面的截图显示了两个事件:InputAxis TurnRate和InputAxis LookUpRate:

图1 - 14事件图表面板

        你可以右击并拖动事件图表来移动它，以查看其他事件。

其他节点是表示函数、运算符和变量的Action 。我们将在第2章，蓝图编程 中学习这些元素。

        在概述了蓝图编辑器面板之后，我们现在能够创建我们的第一个蓝图。 关闭蓝图类编辑器，导航回关卡编辑器。

为蓝图添加组件

        现在，让我们创建我们的第一个蓝图。这将是一个只包含组件的非常简单的蓝图。 目前，我们先不使用事件（Event）或动作（Action）:

1.    点击内容侧滑菜单按钮打开内容浏览器，然后点击添加按钮，选择Blueprint 类。

2.   在下一屏中，选择Actor作为父类。

3.   将我们刚刚创建的蓝图重命名为BP_RotatingChair。蓝图名称中不能有空格，并且有一个约定，蓝图名称以BP_开始。（译者：约定规范很重要，更多可以参考Github上的UE5规范）

4.    双击此蓝图，打开蓝图编辑器。

5.   在Components面板上，点击Add按钮，选择Static Mesh ，如下图所示。这个静态网格将在视觉上代表这个蓝图。

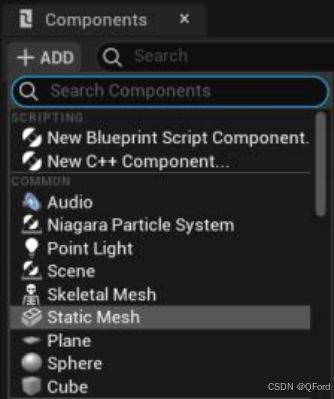

图1 - 15添加一个静态网格组件

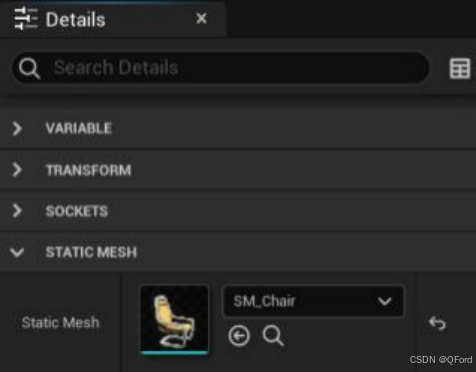

6.   在Details面板上，有一个名为Static Mesh的属性，它有一个下拉选择框。点击下拉菜单，选择名为SM_Chair的静态网格属性。这个静态网格资源是初学者内容 （入门包/新手包）的一部分。下图展示了选中的SM_Chair:

图1 - 16选择静态网格资源

7.    让我们添加另一个组件。点击Components面板的Add按钮，在搜索框中输入 rotation movement。

8.    点击旋转移动组件（RotatingMovement）添加它。默认情况下，这个组件会围绕z轴旋转蓝图，这里我们不需要改变它的属性。

9.    点击编译按钮，保存蓝图。（译者：这个步骤很重要，可以让蓝图更改在运行时生效）

10.  在关卡编辑器中，从内容浏览器中拖拽BP_RotatingChair蓝图，并将其放入关卡的某个地方。

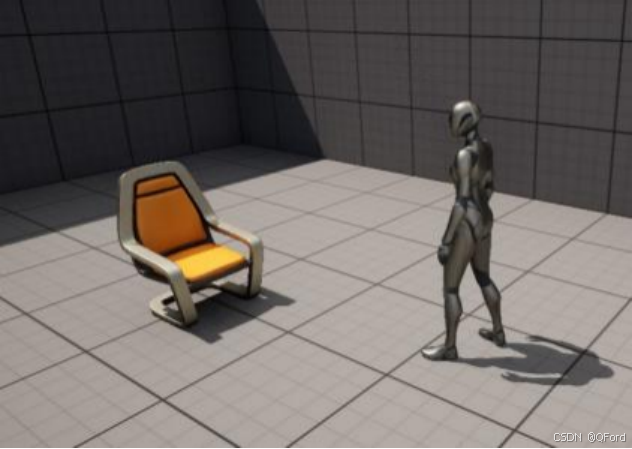

11. 按下关卡编辑器的播放按钮（绿色三角形的），你就可以看到旋转的椅子了。你还可以用 WASD 键移动角色，用鼠标旋转镜头。你可以通过按Esc键退出正在播放的关卡。下面的截图显示了执行中的示例:

图1 - 17—旋转的椅子

总结

        在本章中，我们学习了如何安装虚幻引擎，并使用可用的模板创建新项目。我们了解到蓝图主要有两种类型:关卡蓝图和蓝图类。

        然后，我们探索了不同类型的面板，它们是蓝图编辑器的一部分。我们对这些面板的熟悉将在开发蓝图时有所帮助。最后，我们还利用组件创建了一个简单的蓝图。

        在下一章中，我们将学习如何使用事件和动作来进行蓝图编程。

测试

1.    你可以在电脑上安装多个版本的虚幻引擎。

A. 对

B. 错

2.    关卡蓝图编辑器的面板比蓝图类编辑器多。

A. 对

B. 错

3.哪种类型的蓝图适合创建可以在任何级别重用的对象?

A. 关卡蓝图

B. 蓝图类

4. Blueprint编辑器中的哪个面板是可以添加事件和动作的?

A. 组件面板

B. 事件图表面板

C. 我的蓝图面板

D. 细节面板

5.   蓝图编辑器中的哪个面板显示了当前蓝图的变量和函数?

A. 细节面板

B. 组件面板

C. 我的蓝图面板

D. 事件图表面板

[译者] 答案也可以在英文版教程的末尾找到

Chapter 1 , Exploring the Blueprint Editor : 1-a; 2-b; 3-b; 4-b; 5-c.
