ABB变频器ACS880 M04在物流仓储有轨穿梭车RGV的应用

随着物流仓储行业的快速发展,自动化设备的需求日益增长。有轨穿梭车(RGV,Rail Guided Vehicle)作为自动化物流系统和立体仓库的重要组成部分,凭借其高效、精准的特点,成为现代仓储物流的核心设备之一。而ABB变频器ACS880 M04的引入,进一步提升了RGV的性能和可靠性,为物流仓储行业带来了全新的解决方案。

一、RGV设备简介

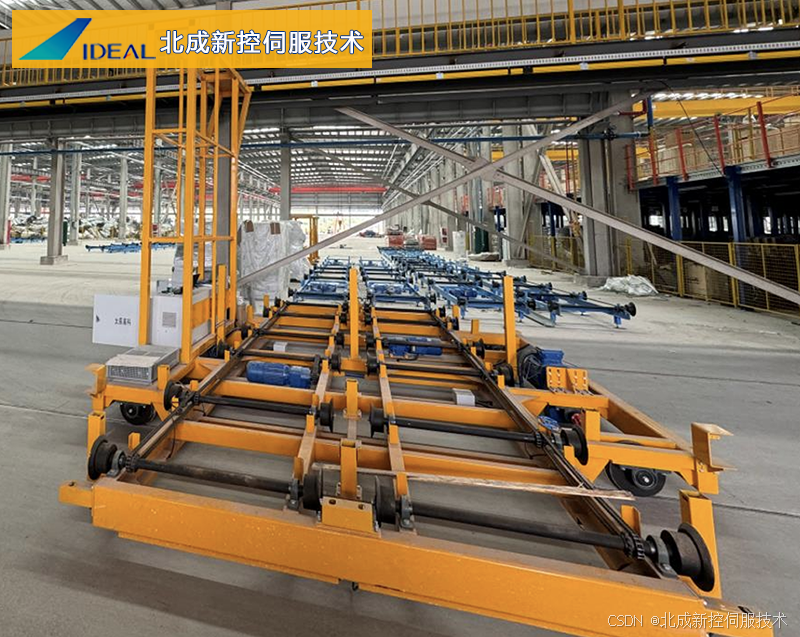

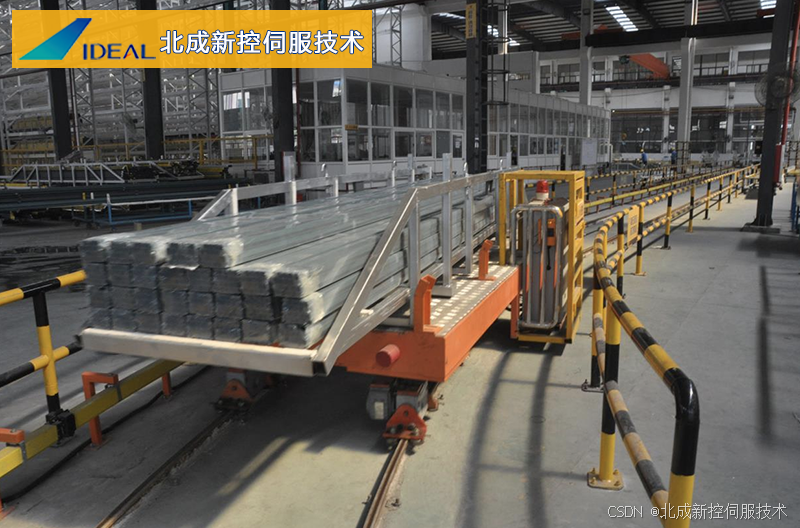

RGV是伴随着自动化物流系统和立体仓库而产生的设备,它可作为立体仓库的周边设备,与其他物流系统实现自动对接,如出入库站台、输送机、升降机和机器人等,也可做为独立系统,按照计划进行物料的搬运。

RGV主要特点:

按运行轨迹划分包含直线穿梭车、环形穿梭车

按工位划分包含单、双、三工位穿梭车

无需人员操作

伺服驱动,双闭环定位

系统运行速度快,作业效率高

系统可靠性高

RGV车架及基本构件:

驱动装置:电机(伺服电机或三相异步电机)、减速机、驱动轮、从动轮、铰链机构等

定位机构:液压系统、齿轮齿条、条码带定位等

供电装置:柔性滑触线等

电气系统:PLC控制器、人机界面、伺服驱动器、指示灯等

障碍物防撞模块:前后保险杠、防护罩等

通讯模块

地面轨道

二、ABB变频器ACS880的解决方案

ABB变频器ACS880是一款专为高精度、高动态性能应用场景设计的变频驱动产品,凭借其高速精确定位(误差小于2mm)和卓越的DTC(直接转矩控制)技术,具备出色的动态控制性能和稳定性。在物流仓储有轨穿梭车(RGV)的应用中,ACS880展现了显著的技术优势,助力实现更精准、更稳定的自动化物流操作。

方案亮点:

ACS880-M04国内标配+N5700定位固件,并可以完美控制三相异步电机和永磁同步电机。

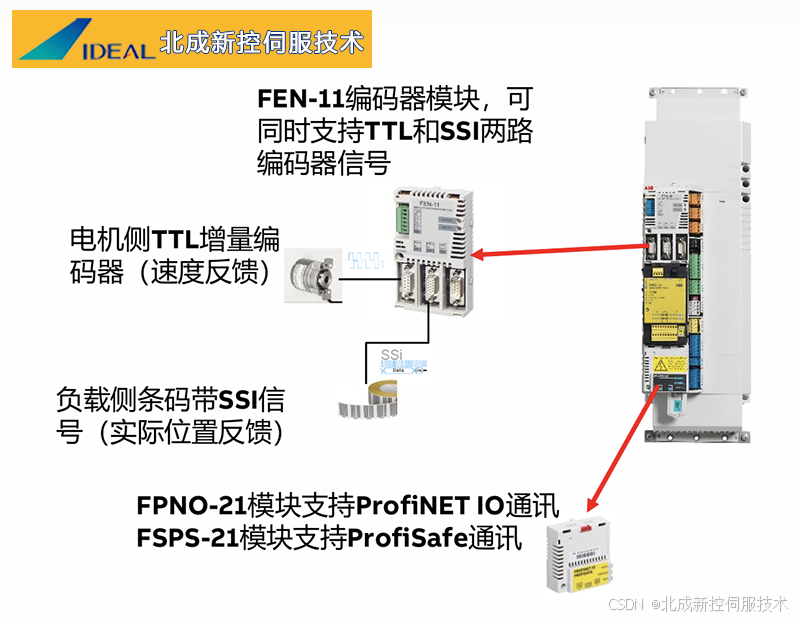

FEN-11一张卡解决速度和位置双闭环控制需求。

全系列标配制动斩波器。

内置完整的机械抱闸控制逻辑。

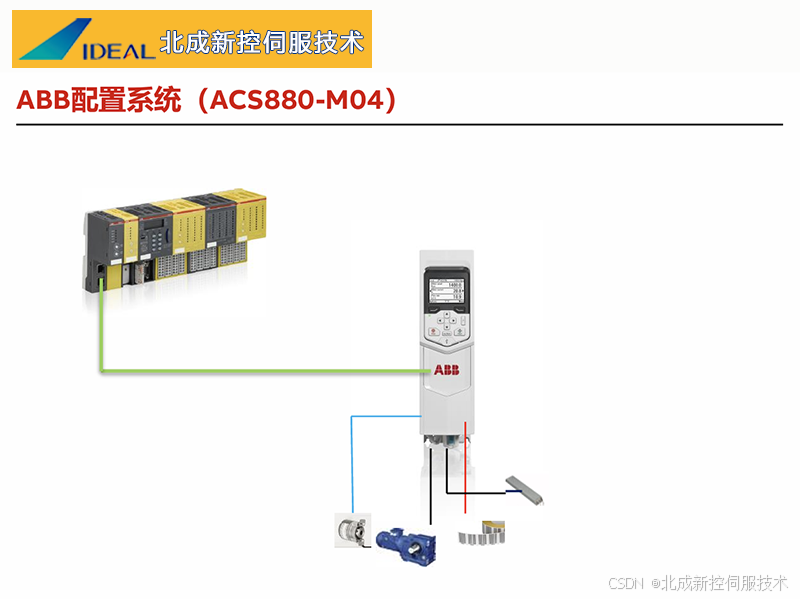

定位曲线规划可以在ACS880-M04中完成,PLC仅需要发送启停命令,线速度和目标位置,减少PLC的程序运算量。

支持扩展ProfiNET通讯卡,也可以支持扩展 ProfiSafe通讯卡适用于高机械安全要求的场合。

Drive Composer Pro支持通过ProfiNet通讯卡无线调试,现场工作更安全。

ABB变频器ACS880 M04凭借其高精度、高动态性能和丰富的功能,为物流仓储有轨穿梭车(RGV)提供了完美的驱动解决方案。它不仅提升了RGV的运行效率和定位精度,还简化了系统设计,降低了维护成本,为现代物流仓储行业的高效运作提供了强有力的支持。

北京北成新控伺服技术——台湾apex减速机,ABB伺服电机、变频器,日本哈默纳科减速机、执行元件北京核心代理商!提供人机界面,运动控制,交直流驱动,机械传动,光栅测量成套运动控制技术解决方案!
