PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s 兼容主流PXIe厂商PXIe控制器 PXIe PXI背板 全

PXIe PXI背板技术解析

随着科技的飞速发展，PXIe技术已经广泛应用于各种高性能设计中。今天，我们将深入探讨一款特定型号的PXIe PXI背板——全混合8槽4 Link架构，其带宽高达14GB s，并具备兼容主流PXIe厂商的PXIe控制器特性。本文将围绕该背板的特点、性能、使用体验等方面进行全面分析，希望能为读者提供有价值的技术信息。

一、PXIe PXI背板概述

PXIe PXI背板是一款高性能、全混合8槽的背板设计，采用4 Link架构，带宽高达14GB s。该背板兼容主流PXIe厂商的PXIe控制器，为用户提供了丰富的接口和扩展能力。在设计文件、原理图、PCB图等方面均有详细的文档支持，可直接制板使用。

二、主要特点

1. 全混合8槽设计：该背板采用全混合槽位设计，能够满足不同厂商和用户的需求，同时具备良好的扩展性。
2. 4 Link架构：采用高效的并行通信技术，提高了带宽和数据处理能力。
3. 带宽高达14GB s：满足了高性能设计的需求，能够支持高速数据传输和多种复杂应用场景。
4. 兼容主流PXIe厂商：支持主流的PXIe控制器厂商，为用户提供了更多的选择和可能性。
5. 远程开关控制接口：提供便捷的远程开关控制功能，方便用户进行配置和管理。

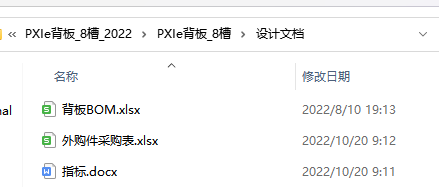

6. 设计文件、原理图&PCB图：提供了详细的文档支持，方便用户进行设计和制作。

三、性能测试与功能完善

针对该背板的功能测试与完善情况，我们可以从以下几个方面进行探讨：

1. 功能测试：经过测试发现，该背板加载的MCS功能OK，功能测试完善。
2. 机箱结构设计：该背板的机箱结构设计没有特定的结构要求文档，但需要注意连接器位置的正确性。
3. PXIe中断正常使用：该背板的中断功能正常，能够满足高性能设计的需求。
4. 背板复位：该背板支持在线复位功能，包括PC端和板卡端。

四、使用体验

1. 远程开关控制：该背板提供了便捷的远程开关控制功能，方便用户进行配置和管理。
2. 使用经历：有部分用户对该背板的使用经历进行了分享，表明该背板在实际应用中表现出色。

五、注意事项与文档要求

1. 功能测试与完善情况：需要注意厂商是否提供了最新的MCS版本，以及是否已经测试完善了各项功能。
2. 机箱结构设计注意事项要求文档：需要注意机箱的结构设计要求文档是否齐全，以确保的稳定性和可靠性。

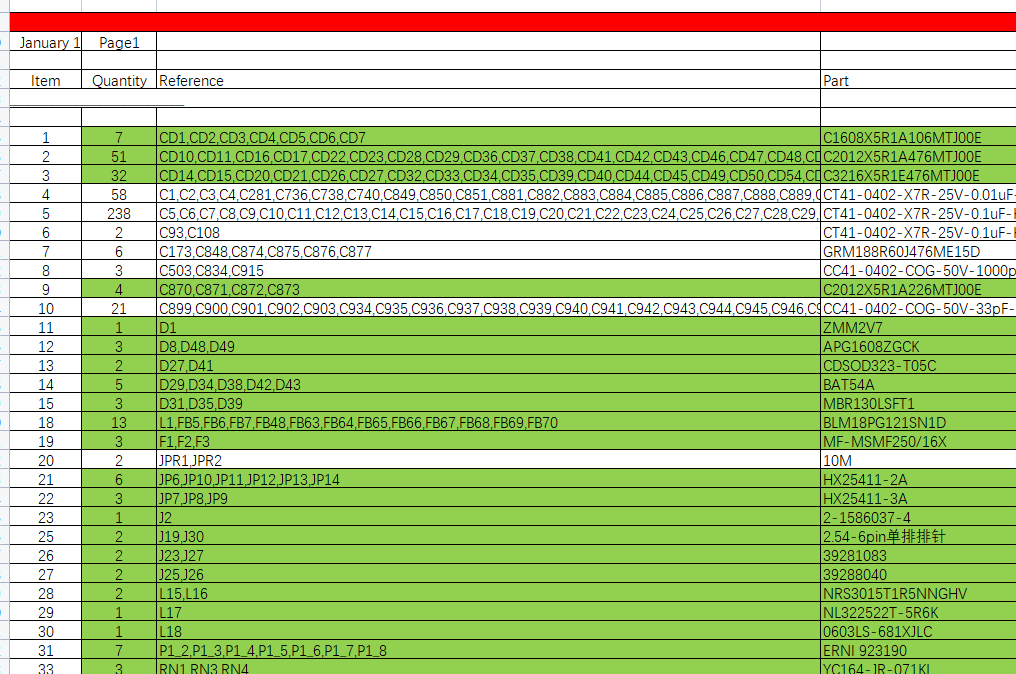

六、BOM与采购建议

关于BOM中的元器件情况，目前市场上存在部分元器件可能存在停产或者难以的情况。建议用户在采购时做好充分的调研和准备，以确保能够顺利采购到所需的元器件。

七、总结

总之，这款PXIe PXI背板是一款高性能、全混合8槽的背板设计，具有优秀的性能和扩展能力。在功能测试与完善方面表现良好，同时具备远程开关控制功能、在线复位功能以及良好的设计文档支持等特点。在使用过程中需要注意相关注意事项和文档要求，以确保的稳定性和可靠性。在采购时需要做好充分的调研和准备，以确保能够顺利采购到所需的元器件。
PXIe PXI背板 全混合8槽 4 Link架构 带宽14GB s 兼容主流PXIe厂商PXIe控制器
PXIe PXI背板
全混合8槽
4 Link架构
带宽14GB s
单槽4GB s
兼容主流PXIe厂商PXIe控制器
远程开关控制接口

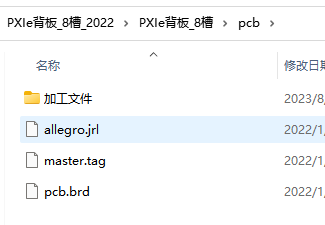

设计文件

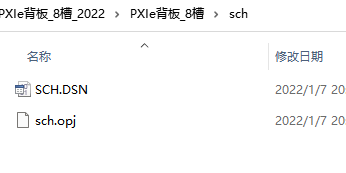

原理图&PCB

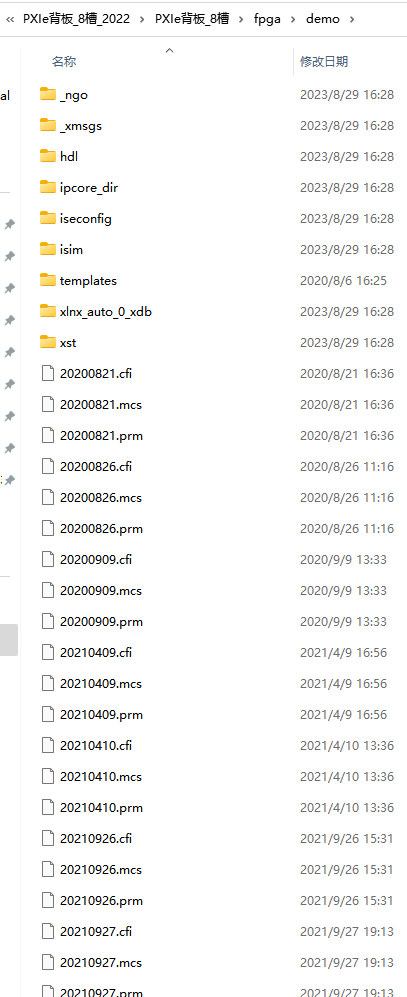

FPGA源码
可直接制板

问
1.FPGA加载哪一份mcs？最新20220314么？功能是否已测试完善？
2.机箱的结构设计是否有注意事项要求文档？
3. PXIe 中断能不能正常使用？
4.背板能否在线复位(包括PC端和板卡端) ？

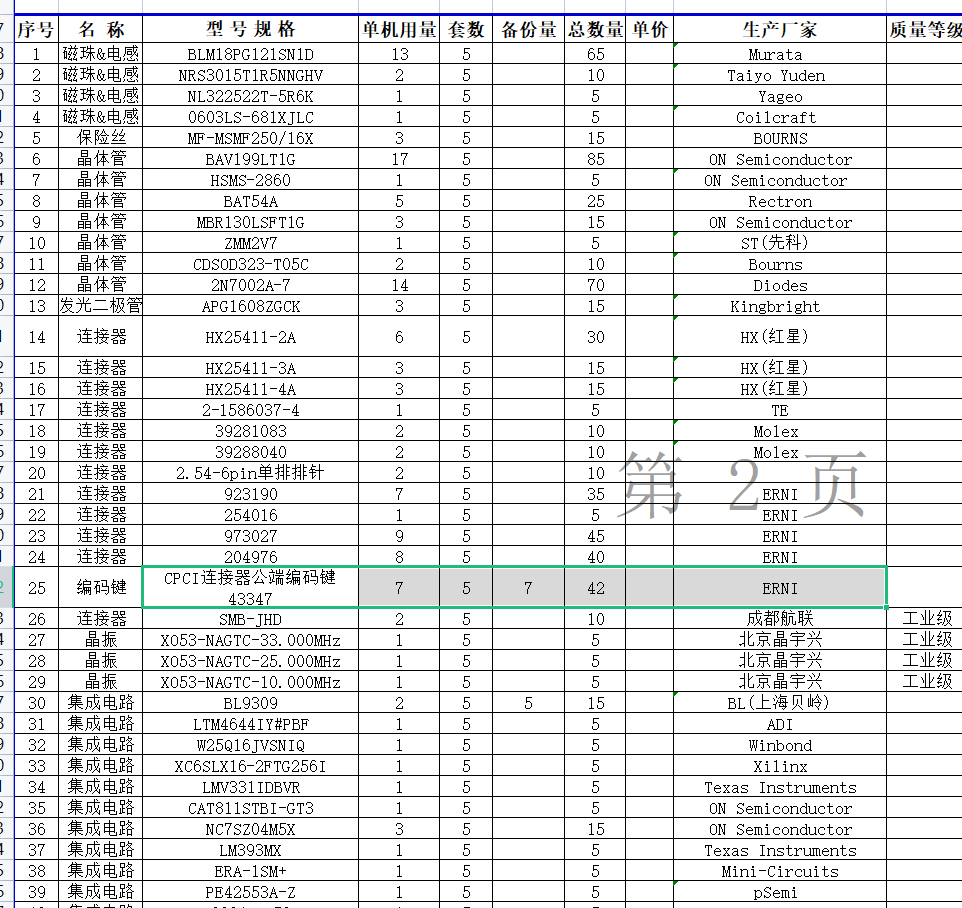

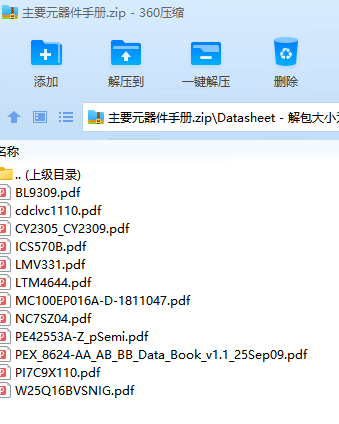

5.BOM中的元器件是否有停产的或者很难买到的？
6.该背板有无集成到机箱中的使用经历？
答
1、对的，加载20220314.mcs，功能都OK了。
2、没有结构要求文档，注意连接器位置就可以。
3、中断可以正常使用，项目中用过。
4、目前没办法在线复位，PXI标准没有这项功能，如果确实需要，改背板代码+上位机问题不大。
5、背板可能就PCIe时钟芯片稍微难买一点，其他还好。

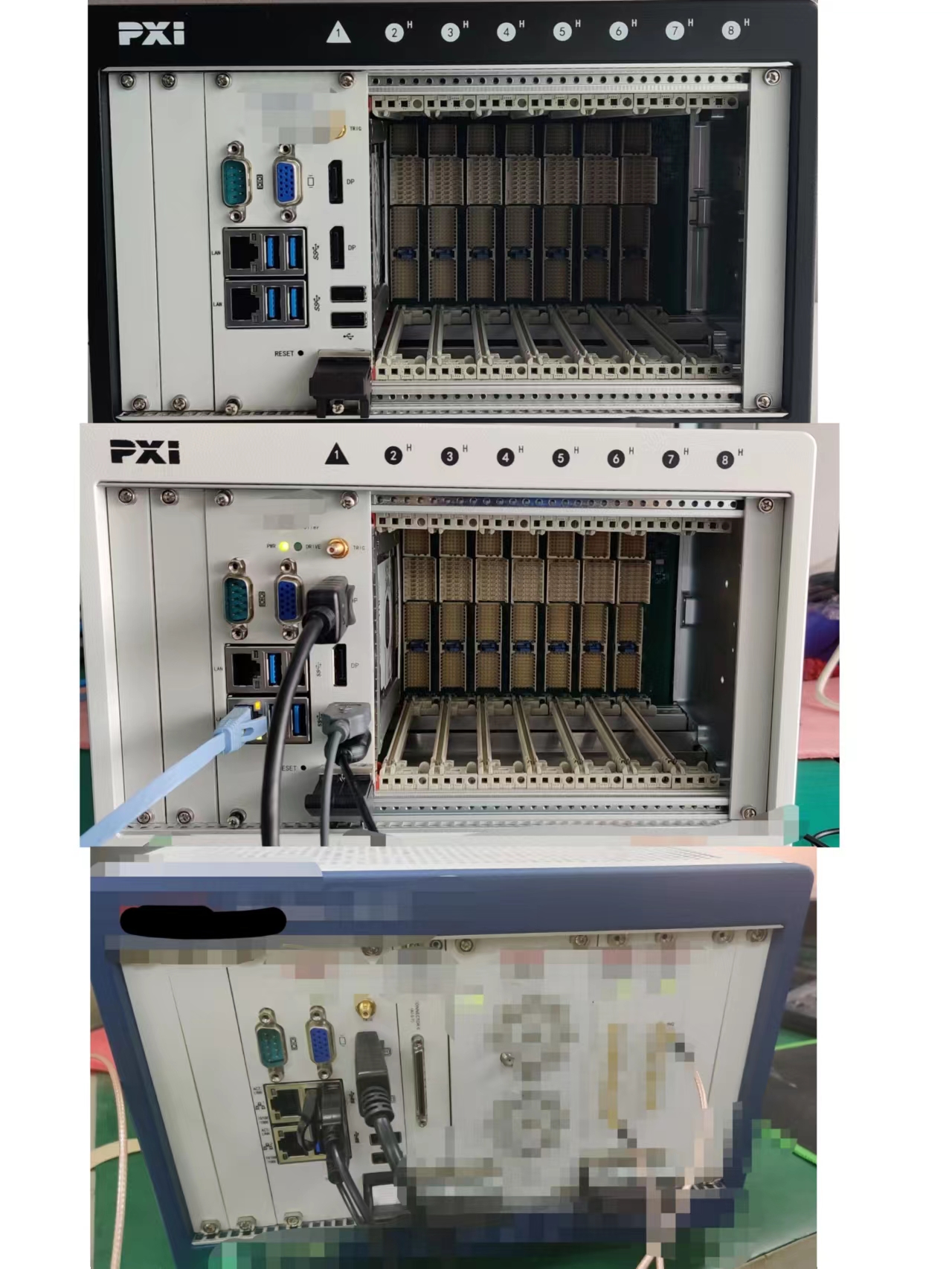

6、很多地方用了

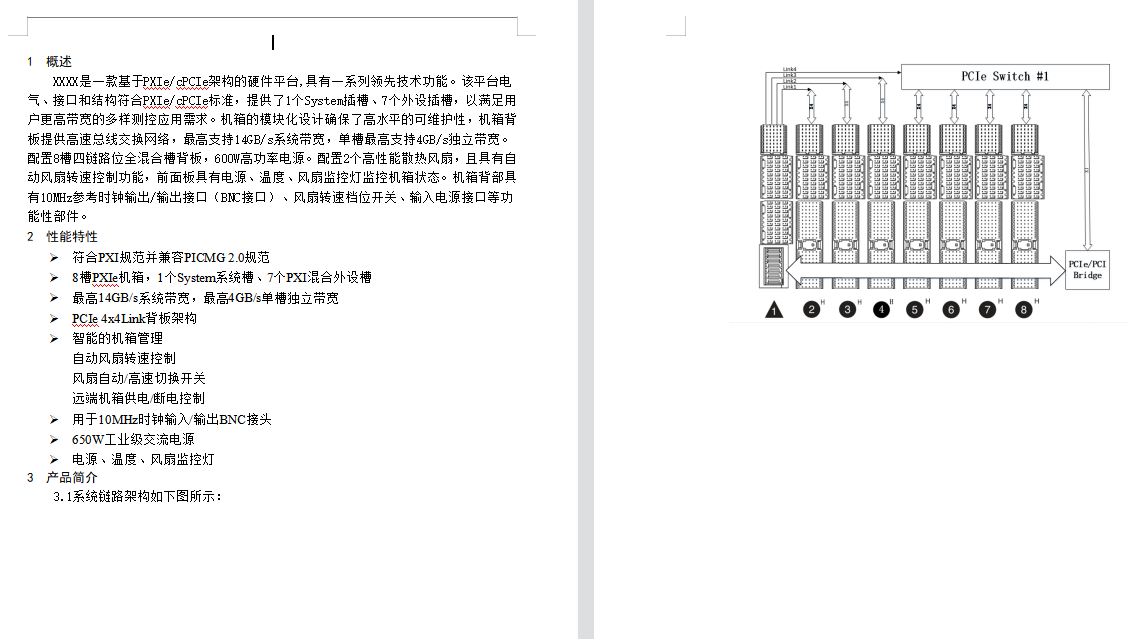

1 概述
XXXX是一款基于PXIe/cPCIe架构的硬件平台,具有一系列领先技术功能。该平台电气、接口和结构符合PXIe/cPCIe标准，提供了1个System插槽、7个外设插槽，以满足用户更高带宽的多样测控应用需求。机箱的模块化设计确保了高水平的可维护性，机箱背板提供高速总线交换网络，最高支持14GB/s带宽，单槽最高支持4GB/s独立带宽。配置8槽四链路位全混合槽背板，600W高功率电源。配置2个高性能散热风扇，且具有自动风扇转速控制功能，前面板具有电源、温度、风扇监控灯监控机箱状态。机箱背部具有10MHz参考时钟输出/输出接口（BNC接口）、风扇转速档位开关、输入电源接口等功能性部件。
2 性能特性
?符合PXI规范并兼容PICMG 2.0规范
?8槽PXIe机箱，1个System槽、7个PXI混合外设槽
?最高14GB/s带宽，最高4GB/s单槽独立带宽
?PCIe 4x4Link背板架构
?智能的机箱管理
自动风扇转速控制
风扇自动/高速切换开关
远端机箱供电/断电控制
?用于10MHz时钟输入/输出BNC接头
?650W工业级交流电源
?电源、温度、风扇监控灯
3 产品简介

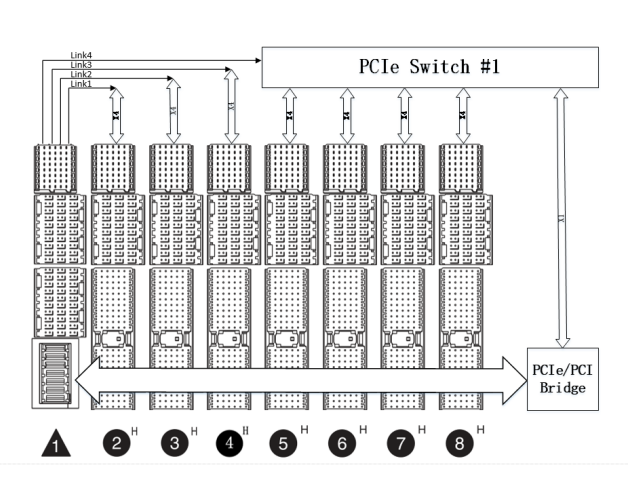

3.1链路架构如下图所示：
