Arduino esp32-cam串口发送图像数据

该代码示例展示了如何在ArduinoIDE环境下配置ESP32-CAM进行JPEG图像的捕获和串口传输。关键步骤包括禁用棕色输出检测,设置摄像头参数,特别是当有PSRAM时选择CAMERA_FB_IN_PSRAM模式,以及通过Serial.write()函数发送JPEG数据。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

参考博客:https://www.cnblogs.com/yangfengwu/p/15671206.html


2023-09-10 更新

  • camera_config_t 配置更新,原来的代码编译上传后不工作了,重新配置了config.fb_location = CAMERA_FB_IN_DRAM;模式
  • 要在Arduino IED手动开启 PSRAM:在这里插入图片描述

上面博客中使用ESP-IDF框架进行搭建,这里用Arduino IDE环境重新修改了一下,代码如下:

/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/esp32-cam-video-streaming-web-server-camera-home-assistant/

  IMPORTANT!!!
   - Select Board "AI Thinker ESP32-CAM"
   - GPIO 0 must be connected to GND to upload a sketch
   - After connecting GPIO 0 to GND, press the ESP32-CAM on-board RESET button to put your board in flashing mode

  Permission is hereby granted, free of charge, to any person obtaining a copy
  of this software and associated documentation files.

  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*********/
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_err.h"
#include "esp_log.h"
#include "esp_camera.h"
#include <WiFi.h>
#include "esp_timer.h"
#include "img_converters.h"
#include "Arduino.h"
#include "fb_gfx.h"
#include "soc/soc.h" //disable brownout problems
#include "soc/rtc_cntl_reg.h"  //disable brownout problems
#include "esp_http_server.h"

// 定义摄像头模型
#define CAMERA_MODEL_AI_THINKER

#if defined(CAMERA_MODEL_AI_THINKER)
  #define PWDN_GPIO_NUM     32
  #define RESET_GPIO_NUM    -1
  #define XCLK_GPIO_NUM      0
  #define SIOD_GPIO_NUM     26
  #define SIOC_GPIO_NUM     27

  #define Y9_GPIO_NUM       35
  #define Y8_GPIO_NUM       34
  #define Y7_GPIO_NUM       39
  #define Y6_GPIO_NUM       36
  #define Y5_GPIO_NUM       21
  #define Y4_GPIO_NUM       19
  #define Y3_GPIO_NUM       18
  #define Y2_GPIO_NUM        5
  #define VSYNC_GPIO_NUM    25
  #define HREF_GPIO_NUM     23
  #define PCLK_GPIO_NUM     22
#else
  #error "Camera model not selected"
#endif

// 摄像头采集的JPEG图像通过串口发送
void jpeg2serial(void){
  camera_fb_t * fb = NULL;
  esp_err_t res = ESP_OK;
  size_t _jpg_buf_len = 0;
  uint8_t * _jpg_buf = NULL;

  while(true){
    // 获取frame buffer
    fb = esp_camera_fb_get();
    if (!fb)
    {
      Serial.println("Camera capture failed");
      res = ESP_FAIL;
    }
    else
    {
        if(fb->format != PIXFORMAT_JPEG)
        {
          bool jpeg_converted = frame2jpg(fb, 80, &_jpg_buf, &_jpg_buf_len);
          esp_camera_fb_return(fb);
          fb = NULL;
          if(!jpeg_converted)
          {
            Serial.println("JPEG compression failed");
            res = ESP_FAIL;
          }
        }
        else
        {
          _jpg_buf_len = fb->len;
          _jpg_buf = fb->buf;
          res = ESP_OK;
        }
    }
    // 通过串口发送数据
    if(res == ESP_OK)
    {
      Serial.write(_jpg_buf,_jpg_buf_len);
      Serial.flush();
//      Serial.printf("MJPG: %uB\n",(uint32_t)(_jpg_buf_len));
    }

    if(fb){
      esp_camera_fb_return(fb);
      fb = NULL;
      _jpg_buf = NULL;
    }
    else if(_jpg_buf){
      free(_jpg_buf);
      _jpg_buf = NULL;
    }
    if(res != ESP_OK){
      break;
    }
    vTaskDelay(5000 / portTICK_PERIOD_MS);//延时2s
  }
}

void setup() {
  WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); //disable brownout detector
  // 串口初始化
  Serial.begin(115200);
  Serial.setDebugOutput(false);
  // 打印存储信息
  Serial.printf("Total heap: %d\n", ESP.getHeapSize());
  Serial.printf("Free heap: %d\n", ESP.getFreeHeap());
  Serial.printf("Total PSRAM: %d\n", ESP.getPsramSize());
  Serial.printf("Free PSRAM: %d\n", ESP.getFreePsram());

  // 摄像头参数配置
  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sscb_sda = SIOD_GPIO_NUM;
  config.pin_sscb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000; //XCLK 20MHz or 10MHz for OV2640 double FPS (Experimental)
  config.pixel_format = PIXFORMAT_JPEG;  //YUV422,GRAYSCALE,RGB565,JPEG
  config.grab_mode = CAMERA_GRAB_WHEN_EMPTY;

  if(psramFound()){
    Serial.printf("Camera init with PSRAM!\n");
    config.frame_size = FRAMESIZE_VGA; // 640*480
    config.jpeg_quality = 12; //0-63 lower number means higher quality
    config.fb_count = 2; //if more than one, i2s runs in continuous mode. Use only with JPEG
    config.grab_mode = CAMERA_GRAB_LATEST;
    config.fb_location = CAMERA_FB_IN_PSRAM;
  } else {
    Serial.printf("Camera init without PSRAM, use DRAM\n");
    config.frame_size = FRAMESIZE_QVGA; // 320*240
    config.jpeg_quality = 15;
    config.fb_count = 1;
    config.fb_location = CAMERA_FB_IN_DRAM; // use DRAM
  }

  // 摄像头初始化
  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("Camera init failed with error 0x%x", err);
    return;
  }

}

void loop() {

  jpeg2serial();
}

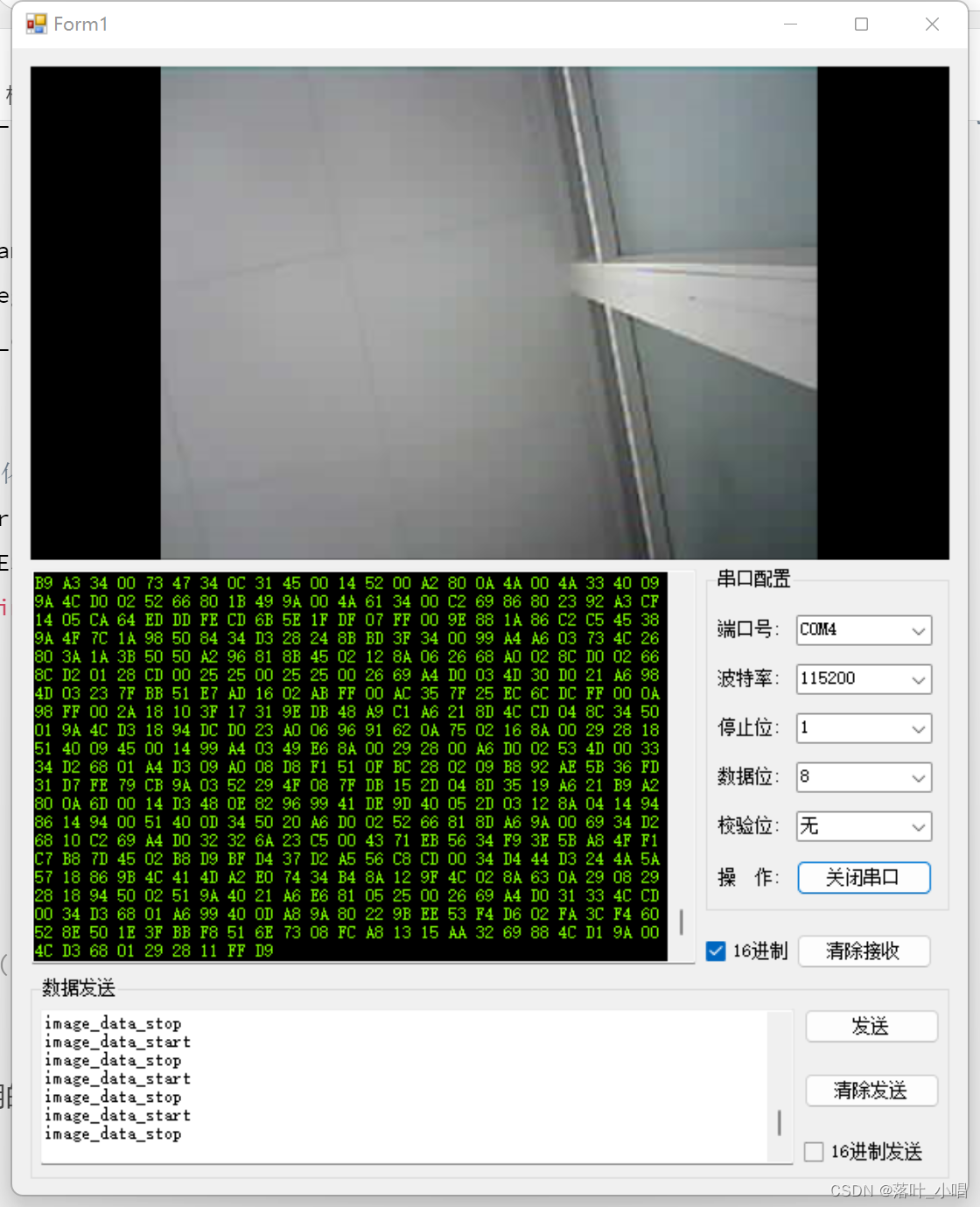

使用原作者提供的工具可以查看效果:
在这里插入图片描述
【要点】:

  • 串口发送图像数据的命令为:
      Serial.write(_jpg_buf,_jpg_buf_len);
      Serial.flush();
      //下面这一句不能再添加,否则客户端解析不了图片
      //      Serial.printf("MJPG: %uB\n",(uint32_t)(_jpg_buf_len));
  • 可以自行修改图像尺寸config.frame_size和图像质量config.jpeg_quality
  • 可以自己编写客户端进行解码
### Arduino ESP32-CAM 使用教程 #### 硬件介绍 ESP32-CAM 是一款集成了 Wi-Fi 和蓝牙功能的微控制器模块,专为物联网应用设计。该模块配备了 OV2640 摄像头接口,能够捕捉图像并传输至网络服务器或其他设备[^1]。 除了摄像头外,ESP32-CAM 还具备丰富的外围资源: - **USB转串口芯片**:采用CH340G USB-to-UART桥接器实现电脑与ESP32-CAM之间的通信连接。 - **按键配置**:提供RESET按钮用于重启系统;BOOT按钮辅助进入固件烧录模式。 - **电源管理**:内置稳压电路确保稳定供电给整个模块工作所需电压电流水平。 - **状态指示灯**:通过LED显示当前的工作状况以便于调试观察[^3]。 #### 开发环境搭建 为了方便开发者快速上手,在Arduino IDE中设置好相应的开发工具链至关重要。按照官方指南完成ESP32平台支持包安装后即可编写上传代码到目标板子上面执行各种任务了。 ```bash # 安装ESP32平台支持包命令行方式(需先启动Arduino IDE) boardsmanager.install esp32 ``` #### 编程指导 当涉及到具体的编程实践时,可以利用现成的例子来学习如何操作不同的组件。比如控制伺服电机转动角度、发送HTTP请求获取网页内容或是建立简单的Web服务器等功能都很容易实现。下面给出一段简单示例代码展示怎样用ESP32-CAM配合BluetoothSerial库经由传统蓝牙协议点亮外部连接的一个LED灯泡[^4]。 ```cpp #include "BluetoothSerial.h" // 创建 BluetoothSerial 对象实例化对象 BluetoothSerial SerialBT; const int ledPin = 2; // 设置 LED 所连引脚编号 void setup() { pinMode(ledPin, OUTPUT); if (!SerialBT.begin("ESP32CAM_BT")) { // 启动蓝牙服务端命名为"ESP32CAM_BT" Serial.println("蓝牙初始化失败"); while (true); // 如果开启不成功则陷入死循环等待重试 } } void loop() { if (SerialBT.available()) { // 当收到客户端消息时触发处理逻辑 char command = SerialBT.read(); switch(command){ case 'A': digitalWrite(ledPin,HIGH); break; case 'B': digitalWrite(ledPin,LOW ); break; } } } ```
