paper：An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale

official implementation：https://github.com/google-research/vision_transformer

third-party implementation：https://github.com/huggingface/pytorch-image-models/blob/main/timm/models/vision_transformer.py

背景

虽然Transformer结构已经在自然语言处理任务中得到了广泛应用，但在计算机视觉任务中的应用仍然有限。在视觉中，注意力要么与卷积网络结合应用，要么用于替换卷积网络的某些组成部分，同时保持原本的整体结构。

本文的创新点

直接应用Transformer：与以往将 Transformer 与 CNN 结合或用 Transformer 替代 CNN 的某些部分不同，本文直接将标准的 Transformer 应用于图像，几乎没有修改。
图像分块处理：将图像分割成固定大小的patch，并将这些块的线性嵌入序列作为 Transformer 的输入，图像块被视为 NLP 应用中的tokens。
大规模预训练：在大规模数据集（如 ImageNet-21k 和 JFT-300M）上进行预训练的 Vision Transformer 在迁移到数据量较少的任务时能够取得优异的结果。
计算效率：在预训练阶段，ViT 显示出比 ResNet 等模型更低的计算成本，同时在多个识别基准测试中达到了最先进的性能。
简化模型设计：通过尽可能少地修改原始 Transformer 架构，实现了对图像的高效处理，简化了模型设计。

文章通过这些创新点，推动了 Transformer 模型在计算机视觉领域的应用，特别是在大规模图像识别任务中的表现。

方法介绍

Vision Transformer 的整体结构如图1所示。

标准Transformer接收一个一维的token embedding作为输入。为了处理二维图片，我们将图片 \(\mathbf{x}\in \mathbb{R}^{H\times W\times C}\) reshape成一系列展平的二维图像块 \(\mathbf{x}_p\in \mathbb{R}^{N\times (P^{2}\cdot C)}\)，其中 \((H,W)\) 是原始图像的分辨率，\(C\) 是通道数，\((P,P)\) 是每个图像块的分辨率，\(N=HW/P^2\) 是图像块的数量同时也作为Transformer的有效输入序列长度。Transformer在其所有层中使用恒定的潜在向量大小 \(D\)，因此我们展平图像块并用一个可训练的线性投影（式1）将其投影到 \(D\) 维，我们将这个投影的输出称为patch embeddings。

类似于BERT的[class] token，我们在图像块embedding序列前加上一个可学习的embedding \((\mathbf{z}^0_0=\mathbf{x}_{class})\)，它在Transformer编码器输出的状态 \((\mathbf{z}^0_L)\) 作为图像表示 \(\mathbf{y}\)。在预训练和微调时，一个分类head紧跟在 \(\mathbf{z}^0_L\) 后。分类头在预训练时是一个有一个隐藏层的MLP，在微调时是单个线性层。

Position embedding被添加到图像块embedding中以保留位置信息。本文使用可学习的一维postion embedding，因为作者通过实验发现使用更高级的二维position embedding并不会带来性能上的提升。最终得到的embedding vector作为编码器的输入。

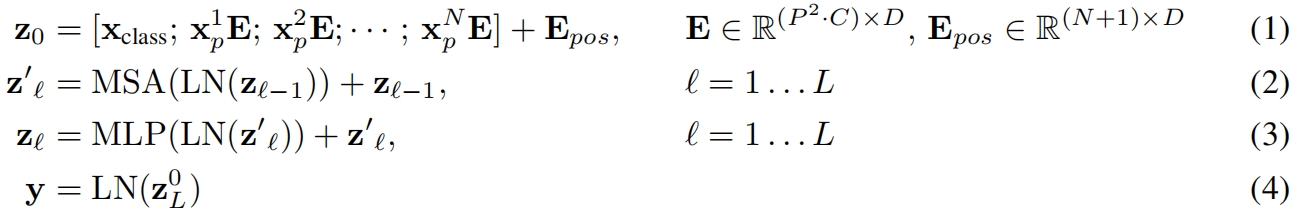

Transformer编码器交替使用multihead self-attention（MSA）和MLP blocks（式2, 3）。在每个block之前应用Layernorm（LN），在每个block之后应用residual connection。MLP包含两层和一个非线性激活函数GELU。

微调和更高的分辨率

通常，我们在大型数据集上预训练ViT，并对其进行微调以适应（较小的）下游任务。为此，我们移除预训练的prediction head，并添加一个0初始化的 \(D\times K\) 前向层，其中 \(K\) 是下游任务的类别数量。通常在比预训练更高的分辨率下进行微调是有益的。当输入更高分辨率的图像时，我们保持图像块大小不变，这导致有效序列长度变大。Vision Transformer可以处理任意序列长度（直到内存限制），但是预训练的position embedding可能不再有意义。因此，我们根据它们在原始图像中的位置，对预训练的position embedding进行二维插值。注意，这个分辨率调整和图像块提取是向Vision Transformer中唯一人工注入关于图像二维结构的归纳偏差。

实验结果

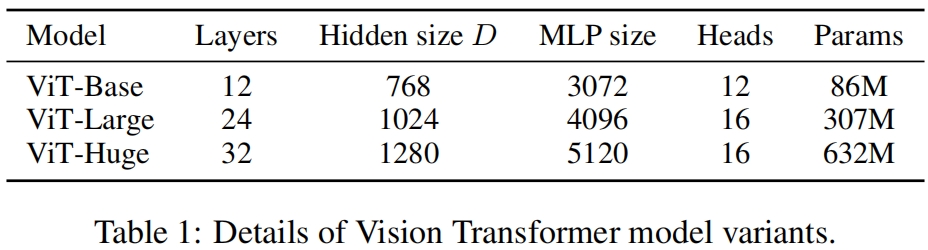

ViT的不同变种配置如表1所示。

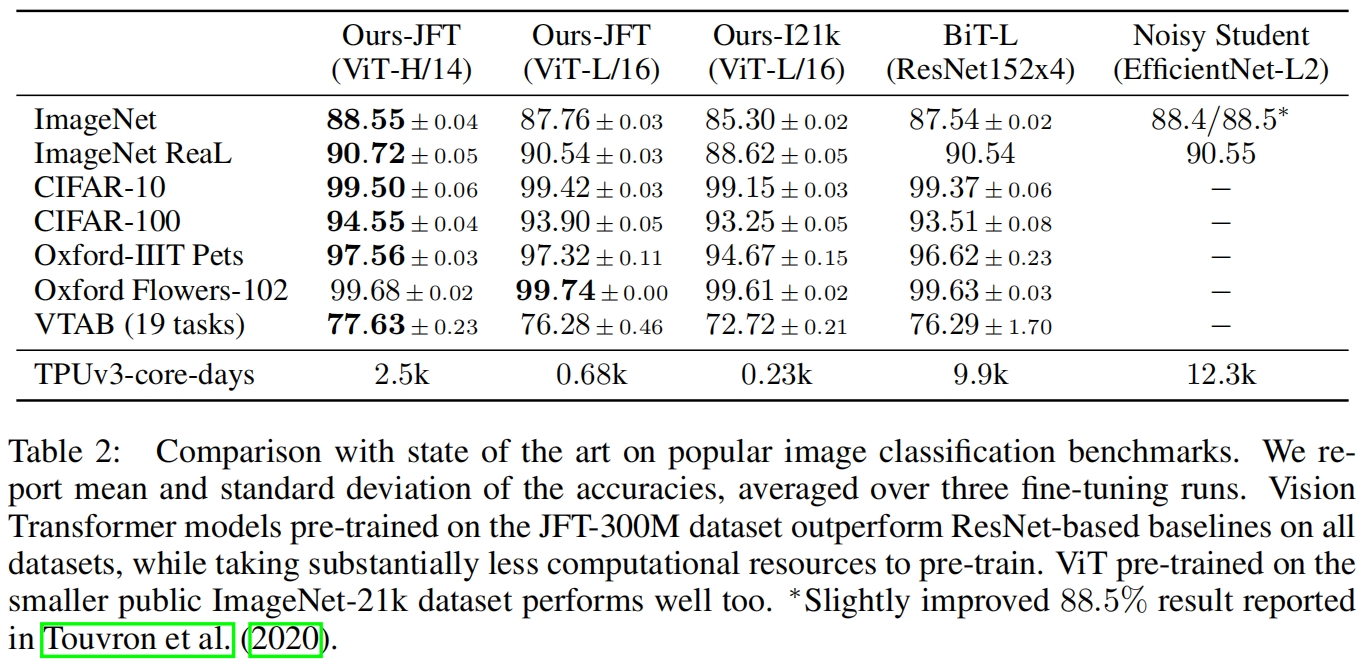

表2展示了ViT在JFT-300M和ImageNet-21k数据上预训练的结果和其它SOTA方法的对比。

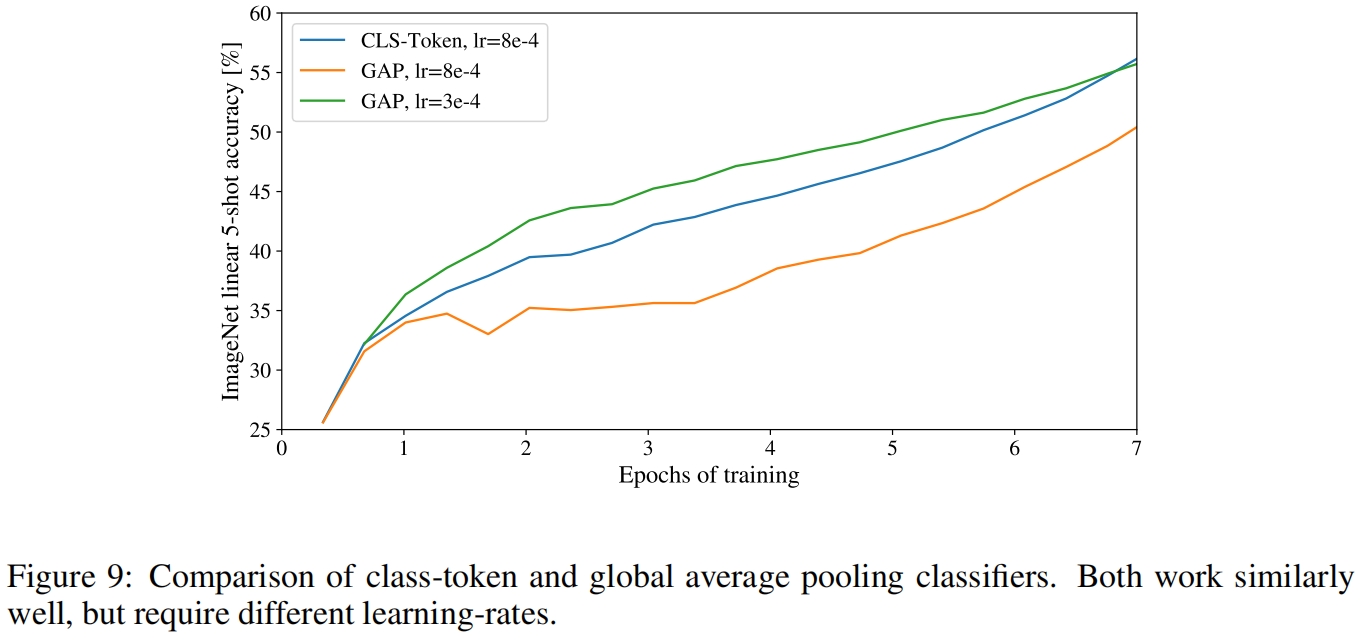

class token是继承了文本Transformer中的设计，另一种方法是使用全局平均池化然后接一个线性分类器，就像在卷积分类网络中做的那样，可是效果很差。作者发现这既不是因为额外的token的作用也不是因为GAP，而是学习率，在调整了学习率后，两者的效果是一样的。

代码解析

这里以timm中的实现为例，介绍一下代码。

第一步是对输入进行分块，代码如下，核心就是通过卷积实现分块以及展平flatten成二维的sequence。卷积kernel_size=stride=patch_size=16，输入大小224x224，则sequence_len=224x224/(16x16)=196。在PatchEmbed后，特征变成 (batch_size, seq_len, embed_dim) 比如 (1, 196, 192)。

class PatchEmbed(nn.Module):
    """ 2D Image to Patch Embedding
    """
    output_fmt: Format
    dynamic_img_pad: torch.jit.Final[bool]

    def __init__(
            self,
            img_size: Optional[int] = 224,
            patch_size: int = 16,
            in_chans: int = 3,
            embed_dim: int = 768,
            norm_layer: Optional[Callable] = None,
            flatten: bool = True,
            output_fmt: Optional[str] = None,
            bias: bool = True,
            strict_img_size: bool = True,
            dynamic_img_pad: bool = False,
    ):
        super().__init__()
        self.patch_size = to_2tuple(patch_size)
        if img_size is not None:
            self.img_size = to_2tuple(img_size)
            self.grid_size = tuple([s // p for s, p in zip(self.img_size, self.patch_size)])
            self.num_patches = self.grid_size[0] * self.grid_size[1]
        else:
            self.img_size = None
            self.grid_size = None
            self.num_patches = None

        if output_fmt is not None:
            self.flatten = False
            self.output_fmt = Format(output_fmt)
        else:
            # flatten spatial dim and transpose to channels last, kept for bwd compat
            self.flatten = flatten
            self.output_fmt = Format.NCHW
        self.strict_img_size = strict_img_size
        self.dynamic_img_pad = dynamic_img_pad

        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size, bias=bias)
        self.norm = norm_layer(embed_dim) if norm_layer else nn.Identity()

    def feat_ratio(self, as_scalar=True) -> Union[Tuple[int, int], int]:
        if as_scalar:
            return max(self.patch_size)
        else:
            return self.patch_size

    def dynamic_feat_size(self, img_size: Tuple[int, int]) -> Tuple[int, int]:
        """ Get grid (feature) size for given image size taking account of dynamic padding.
        NOTE: must be torchscript compatible so using fixed tuple indexing
        """
        if self.dynamic_img_pad:
            return math.ceil(img_size[0] / self.patch_size[0]), math.ceil(img_size[1] / self.patch_size[1])
        else:
            return img_size[0] // self.patch_size[0], img_size[1] // self.patch_size[1]

    def forward(self, x):
        B, C, H, W = x.shape
        if self.img_size is not None:
            if self.strict_img_size:
                _assert(H == self.img_size[0], f"Input height ({H}) doesn't match model ({self.img_size[0]}).")
                _assert(W == self.img_size[1], f"Input width ({W}) doesn't match model ({self.img_size[1]}).")
            elif not self.dynamic_img_pad:
                _assert(
                    H % self.patch_size[0] == 0,
                    f"Input height ({H}) should be divisible by patch size ({self.patch_size[0]})."
                )
                _assert(
                    W % self.patch_size[1] == 0,
                    f"Input width ({W}) should be divisible by patch size ({self.patch_size[1]})."
                )
        if self.dynamic_img_pad:
            pad_h = (self.patch_size[0] - H % self.patch_size[0]) % self.patch_size[0]
            pad_w = (self.patch_size[1] - W % self.patch_size[1]) % self.patch_size[1]
            x = F.pad(x, (0, pad_w, 0, pad_h))
        x = self.proj(x)  # (1,192,14,14)
        if self.flatten:
            x = x.flatten(2).transpose(1, 2)  # NCHW -> NLC
            # (1,196,192), 将从第2维开始到最后一维的所有维度展平成一个单一的维度
        elif self.output_fmt != Format.NCHW:
            x = nchw_to(x, self.output_fmt)
        return x

第二步就是添加class token和postion embedding。代码如下，其中cls_token和pos_embed都是通过nn.Parameter定义的可学习的参数，每张图片都有自己独立的一个class token，将class token拼接到上一步分块并展平后的特征embedding前，然后再与pos_embed相加。

添加cls_token。维度为 (batch_size, 1, embed_dim) 比如 (1, 1, 192)。这是一个常见的操作，特别是在 Transformer 模型中，其中 cls_token 用作分类标记（classification token），并与输入序列一起处理。通过扩展 cls_token，确保每个输入序列都有一个对应的分类标记，这样可以在后续的 Transformer 层中一起处理。后续是将cls_token拼接到特征前面，进行后续的操作。最后的classification head是接在cls_token后面的，即特征的第0维。
位置编码。learnable 1D position embedding，维度是 (1, seq_len, embed_dim)，初始化时乘以0.02缩小初始化权重的范围。这是为了避免初始值过大，从而有助于训练的稳定性。此外，pos_embed是与特征相加，而不是像cls_token与特征拼接。另外，cls_token需要expand和batch_size大小，即每张图片都有一个单独的cls_token，而pos_embed是共享的，不用expand到batch_size。

self.cls_token = nn.Parameter(torch.zeros(1, 1, embed_dim)) if class_token else None
self.pos_embed = nn.Parameter(torch.randn(1, embed_len, embed_dim) * .02)  # 缩小初始化权重的范围。这是为了避免初始值过大，从而有助于训练的稳定性。

def _pos_embed(self, x: torch.Tensor) -> torch.Tensor:
    if self.dynamic_img_size:  # False
        B, H, W, C = x.shape
        pos_embed = resample_abs_pos_embed(
            self.pos_embed,
            (H, W),
            num_prefix_tokens=0 if self.no_embed_class else self.num_prefix_tokens,
        )
        x = x.view(B, -1, C)
    else:
        pos_embed = self.pos_embed

    to_cat = []
    if self.cls_token is not None:  # not None
        to_cat.append(self.cls_token.expand(x.shape[0], -1, -1))
        # 具体来说，cls_token.expand(x.shape[0], -1, -1) 扩展了 cls_token，使其第一个维度与输入张量x的第一个维度大小相同（通常是批次大小）。
        # 这样一来，每个样本都将有一个独立的cls_token。举例来说，如果x的形状是(batch_size, seq_len, embed_dim)，那么扩展后的cls_token的形状将是 (batch_size, 1, embed_dim)。
        # 这是一个常见的操作，特别是在 Transformer 模型中，其中 cls_token 用作分类标记（classification token），并与输入序列一起处理。通过扩展 cls_token，确保每个输入序列都有一个对应的分类标记，这样可以在后续的 Transformer 层中一起处理。
    if self.reg_token is not None:  # None
        to_cat.append(self.reg_token.expand(x.shape[0], -1, -1))

    if self.no_embed_class:  # False
        # deit-3, updated JAX (big vision)
        # position embedding does not overlap with class token, add then concat
        x = x + pos_embed
        if to_cat:
            x = torch.cat(to_cat + [x], dim=1)
    else:
        # original timm, JAX, and deit vit impl
        # pos_embed has entry for class token, concat then add
        if to_cat:
            x = torch.cat(to_cat + [x], dim=1)  # [(1,1,92)] + [(1,196,192)] -> (1,197,192)
        x = x + pos_embed  # (1,197,192)

    return self.pos_drop(x)

第三步就是经过若干个block，代码如下，图1右侧是单个block的示例。forward函数中norm1和norm2都是LayerNorm，ls1和ls2都是nn.Identity，drop_path1和drop_path2也都是nn.Identity，核心实现就是一个attention加一个mlp。

class Block(nn.Module):
    def __init__(
            self,
            dim: int,
            num_heads: int,
            mlp_ratio: float = 4.,
            qkv_bias: bool = False,
            qk_norm: bool = False,
            proj_drop: float = 0.,
            attn_drop: float = 0.,
            init_values: Optional[float] = None,
            drop_path: float = 0.,
            act_layer: nn.Module = nn.GELU,
            norm_layer: nn.Module = nn.LayerNorm,
            mlp_layer: nn.Module = Mlp,
    ) -> None:
        super().__init__()
        self.norm1 = norm_layer(dim)
        self.attn = Attention(
            dim,
            num_heads=num_heads,
            qkv_bias=qkv_bias,
            qk_norm=qk_norm,
            attn_drop=attn_drop,
            proj_drop=proj_drop,
            norm_layer=norm_layer,
        )
        self.ls1 = LayerScale(dim, init_values=init_values) if init_values else nn.Identity()  # None
        self.drop_path1 = DropPath(drop_path) if drop_path > 0. else nn.Identity()  # 0

        self.norm2 = norm_layer(dim)
        self.mlp = mlp_layer(
            in_features=dim,  # 192
            hidden_features=int(dim * mlp_ratio),  # 4
            act_layer=act_layer,  # GELU
            drop=proj_drop,  # 0
        )
        self.ls2 = LayerScale(dim, init_values=init_values) if init_values else nn.Identity()
        self.drop_path2 = DropPath(drop_path) if drop_path > 0. else nn.Identity()

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        x = x + self.drop_path1(self.ls1(self.attn(self.norm1(x))))
        x = x + self.drop_path2(self.ls2(self.mlp(self.norm2(x))))
        return x

我们首先来看attention的实现，代码如下。首先self.qkv是一个线性矩阵操作，相当于三个不同的映射矩阵分别与输入相乘得到q、k、v。然后从L42-L46是计算attention的过程，对应式 \(attention=softmax(\frac{q\cdot k^T}{\sqrt{d_k}})\)。最后再经过一个线性层self.proj就得到了attention的输出。

class Attention(nn.Module):
    fused_attn: Final[bool]

    def __init__(
            self,
            dim: int,
            num_heads: int = 8,
            qkv_bias: bool = False,
            qk_norm: bool = False,
            attn_drop: float = 0.,
            proj_drop: float = 0.,
            norm_layer: nn.Module = nn.LayerNorm,
    ) -> None:
        super().__init__()
        assert dim % num_heads == 0, 'dim should be divisible by num_heads'
        self.num_heads = num_heads  # 3
        self.head_dim = dim // num_heads  # 192/3=64
        self.scale = self.head_dim ** -0.5
        self.fused_attn = use_fused_attn()

        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)
        self.q_norm = norm_layer(self.head_dim) if qk_norm else nn.Identity()  # False
        self.k_norm = norm_layer(self.head_dim) if qk_norm else nn.Identity()
        self.attn_drop = nn.Dropout(attn_drop)  # 0
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop)  # 0

    def forward(self, x: torch.Tensor) -> torch.Tensor:  # (1,197,192)
        B, N, C = x.shape
        qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, self.head_dim).permute(2, 0, 3, 1, 4)
        # (1,197,576)->(1,197,3,3,64)->(3,1,3,197,64), (3, batch_size, num_heads, seq_len, head_dim), 3表示qkv
        q, k, v = qkv.unbind(0)  # (1,3,197,64)
        q, k = self.q_norm(q), self.k_norm(k)

        if self.fused_attn:  # False
            x = F.scaled_dot_product_attention(
                q, k, v,
                dropout_p=self.attn_drop.p if self.training else 0.,
            )
        else:
            # attn=softmax(qk)
            q = q * self.scale
            attn = q @ k.transpose(-2, -1)  # (1,3,197,197)
            attn = attn.softmax(dim=-1)
            attn = self.attn_drop(attn)
            x = attn @ v  # (1,3,197,64)

        x = x.transpose(1, 2).reshape(B, N, C)  # (1,197,3,64)->(1,197,192)
        x = self.proj(x)  # (1,197,192)
        x = self.proj_drop(x)
        return x

mlp就更简单了，就是两个全连接层。

class Mlp(nn.Module):
    """ MLP as used in Vision Transformer, MLP-Mixer and related networks
    """
    def __init__(
            self,
            in_features,
            hidden_features=None,
            out_features=None,
            act_layer=nn.GELU,
            norm_layer=None,
            bias=True,
            drop=0.,
            use_conv=False,
    ):
        super().__init__()
        out_features = out_features or in_features
        hidden_features = hidden_features or in_features
        bias = to_2tuple(bias)
        drop_probs = to_2tuple(drop)
        linear_layer = partial(nn.Conv2d, kernel_size=1) if use_conv else nn.Linear

        self.fc1 = linear_layer(in_features, hidden_features, bias=bias[0])
        self.act = act_layer()
        self.drop1 = nn.Dropout(drop_probs[0])
        self.norm = norm_layer(hidden_features) if norm_layer is not None else nn.Identity()
        self.fc2 = linear_layer(hidden_features, out_features, bias=bias[1])
        self.drop2 = nn.Dropout(drop_probs[1])

    def forward(self, x):
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop1(x)
        x = self.norm(x)
        x = self.fc2(x)
        x = self.drop2(x)
        return x

最后就是取出class token，用一个线性层映射到num_classes维度。

self.head = nn.Linear(self.embed_dim, num_classes) if num_classes > 0 else nn.Identity()

x = x[:, 0]  # class token
x = self.head(x)
