FPGA跨时钟域学习笔记

最新推荐文章于 2025-12-05 16:00:00 发布
原创 最新推荐文章于 2025-12-05 16:00:00 发布 · 303 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #学习 #笔记

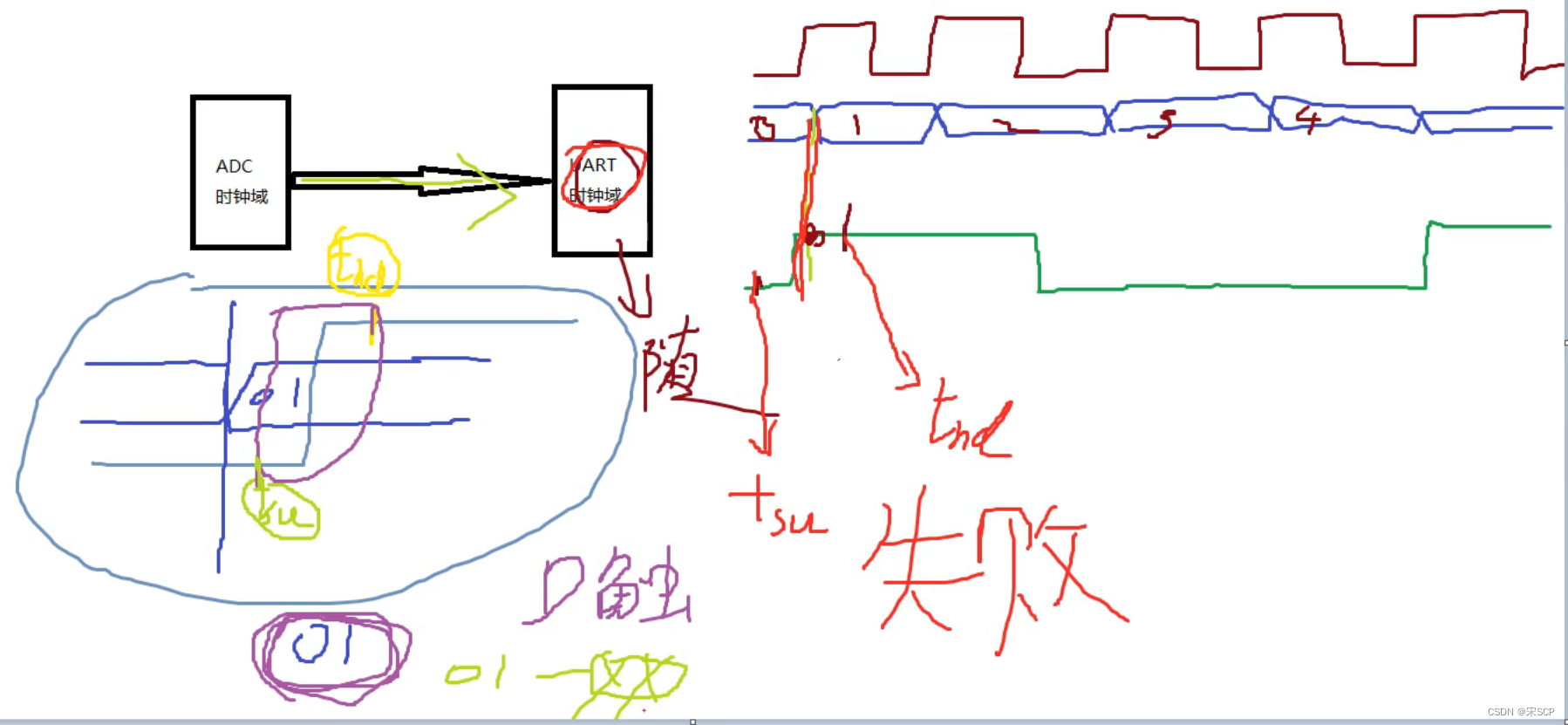

建立时间：tsu 保持时间：thd
在这里插入图片描述
跨时钟域问题，高速ADC传入低速UART，在时钟上升沿到来之前数据应该tsu时间前来才能成功赋值，并且在保持时间thd之后才能撤销。否则出现问题xxxxx亚稳态。

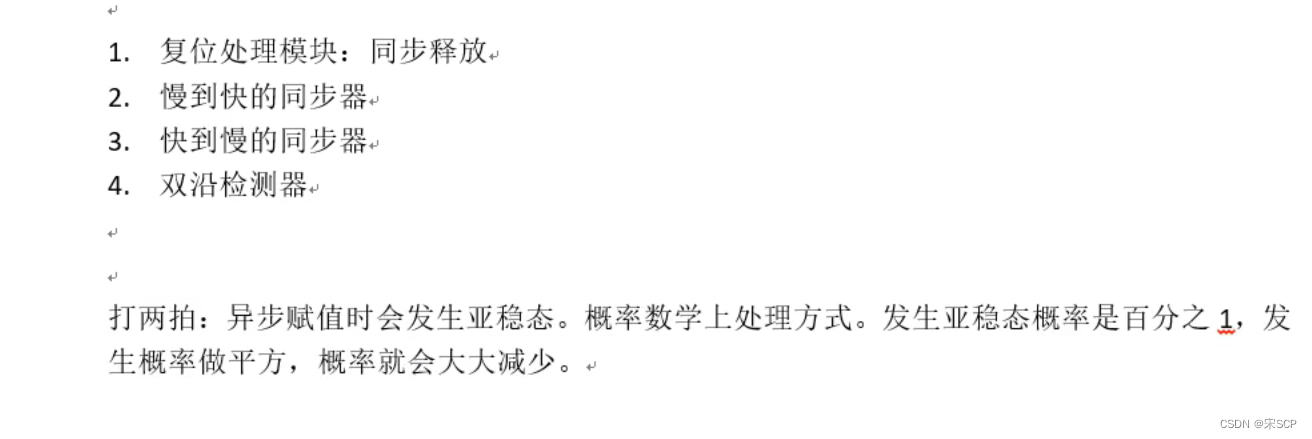

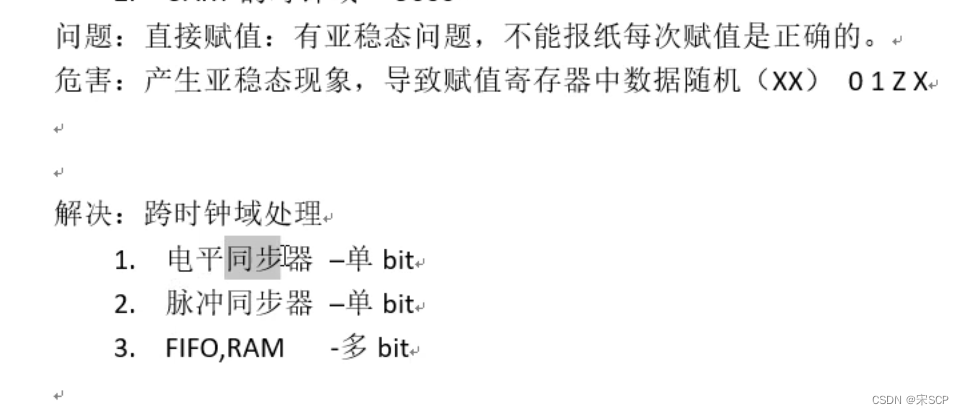

解决办法：跨时钟处理
在这里插入图片描述
在这里插入图片描述

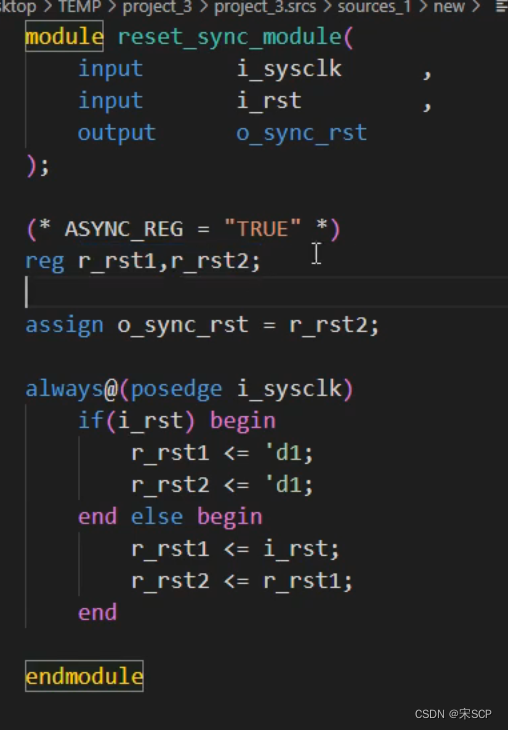

1。异步赋值，同步释放
在这里插入图片描述

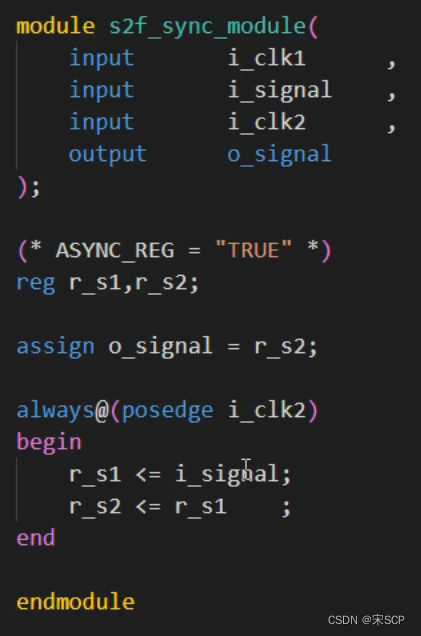

2.慢时钟域到快时钟域（单bit）
在这里插入图片描述

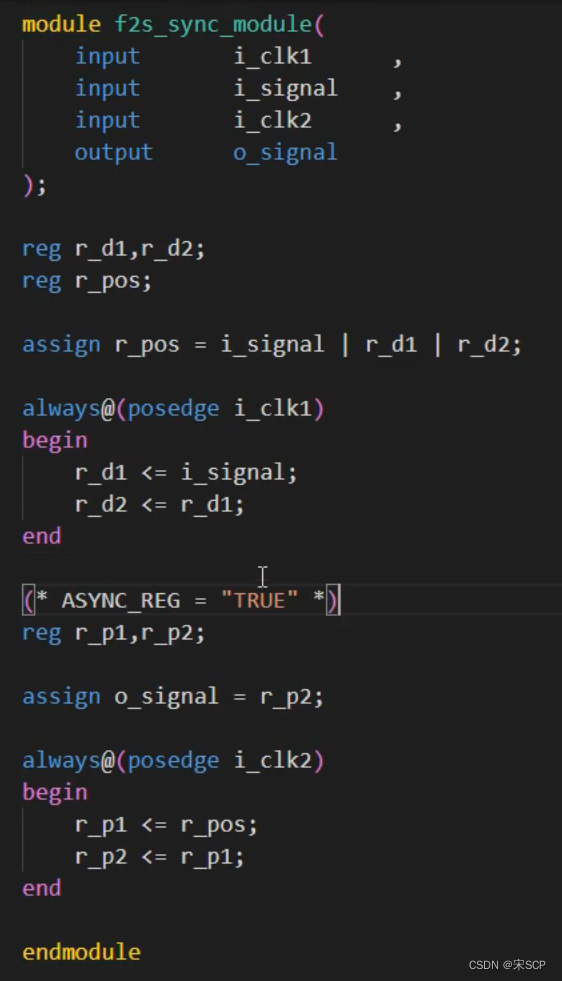

3快时钟域到慢时钟域（单bit）
在这里插入图片描述
