平时调试中遇到的与反射相关的两个问题

问题一:

指标要求，接收机在通带内通过大信号功率时不损坏。调试过程中，在加大信号时，发现限幅器后的低噪放损坏。将限幅器与后面的低噪放断开，单独测试大信号经过限幅器后面的功率，发现功率已经被限幅到12dBm，而后面的放大器的最大承受功率在22dBm左右(单独测试验证过)。

按理讲，放大器不应该坏。用的限幅器是Avago的HSMP3822(PIN管)，当有大信号通过时，PIN管导通，将输入信号反射回去的，进而实现限幅。

这时，对于其后面的放大器而言，输入端为短路。而放大器的最大承受功率肯定是在输入端匹配的状态下测得的，推测可能是因为输入端为短路状态，放大器的承受功率下降。

在限幅器接地端串联一小电阻到地，保证限幅器输出的功率仍能小于放大器器件手册中的标称的最大输出功率。如此修改电路后，在输入大信号时，放大器就没有出现烧坏的情况了。

问题二:

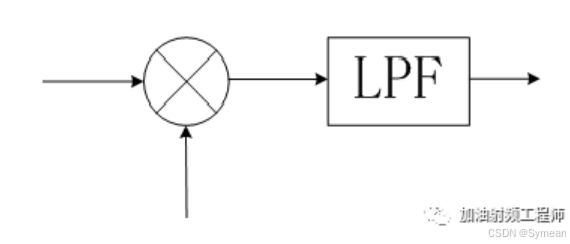

调试过程中发现，接收机的增益不平坦度比理论值要大4dB左右。后来通过逐级排查，发现在混频器之前都是正常的。混频器后面的连接关系如图1所示。

图1

将混频器与后级的低通滤波器断开，测量混频器输出端的功率，增益平坦度正常。将低通滤波器与后级断开，测量低通滤波器输出端的功率，增益平坦度变差。低通滤波器是一个反射式滤波器，通过对带外信号的反射产生抑制。

考虑可能是因为混频器的高阶产物被滤波器反射回来，对混频器的工作状态产生影响，从而导致低通滤波器后的增益平坦度变差。在混频器和低通滤波器之间加了一个简单的一阶吸收式LC滤波器，增益平坦度改善了2dB。

所以，其实对射频链路来说，匹配是一个比较重要的工作，匹配不好，可能会带来方方面面的问题。
