CH32F103C8T6修改HAL库实现内部FLASH快速读写

原创

已于 2024-08-27 11:16:27 修改 · 1.2k 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#stm32

于 2024-08-27 11:13:46 首次发布

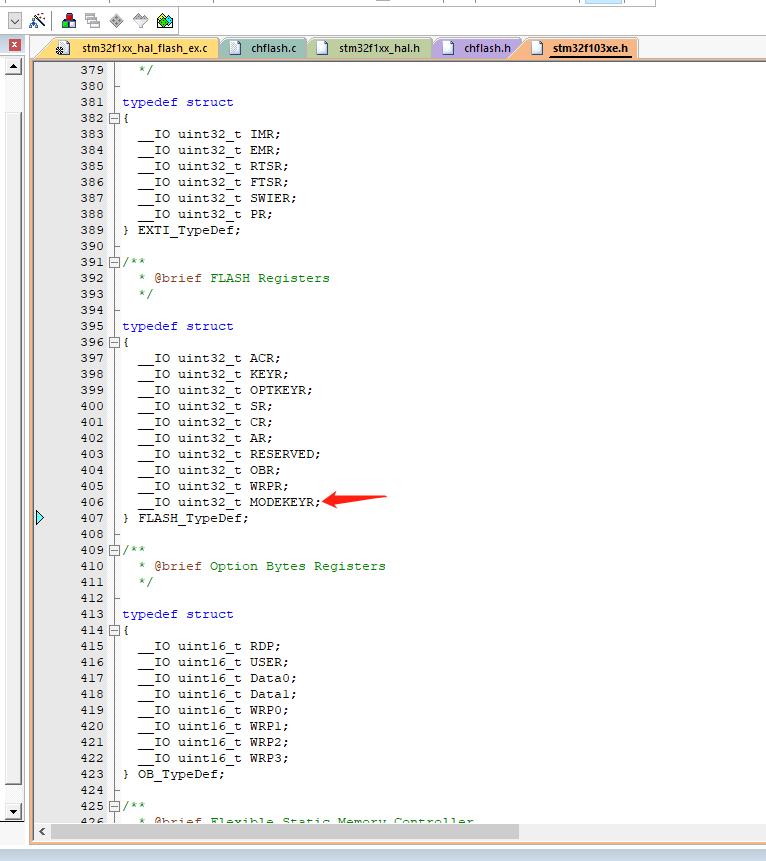

1、在stm32f103xe.h 文件中，在FLASH_TypeDef 结构体中，增加MODEKEYR 成员定义。
修改后如下图所示：

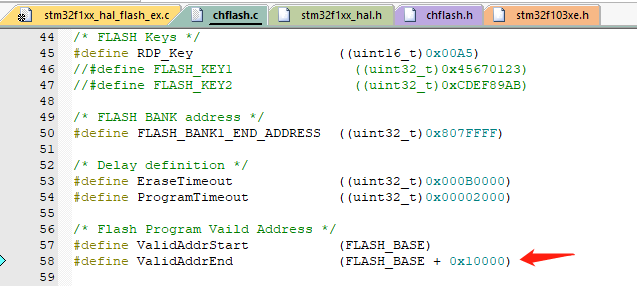

2、目前CH32F103 的FLASH 最大为64K，在chflash.c文件中，修改ValidAddrEnd。
修改后如下图所示：

注：大容量芯片可以相应修改ValidAddrEnd的“0x10000”数据即可

3、上述步骤完成后，即可执行单次128字节的编程，编写Flash_Test_Fast()函数，测试单次128字节编程。

备注：
chflash.c文件


#include "chflash.h"
#include "delay.h"
#include "usart.h"

define ACR_LATENCY_Mask         ((uint32_t)0x00000038)


define ACR_HLFCYA_Mask          ((uint32_t)0xFFFFFFF7)


define ACR_PRFTBE_Mask          ((uint32_t)0xFFFFFFEF)



/* Flash Access Control Register bits */



define ACR_PRFTBS_Mask          ((uint32_t)0x00000020)



/* Flash Control Register bits */



define CR_PG_Set                ((uint32_t)0x00000001)


define CR_PG_Reset              ((uint32_t)0x00001FFE)


define CR_PER_Set               ((uint32_t)0x00000002)


define CR_PER_Reset             ((uint32_t)0x00001FFD)


define CR_MER_Set               ((uint32_t)0x00000004)


define CR_MER_Reset             ((uint32_t)0x00001FFB)


define CR_OPTPG_Set             ((uint32_t)0x00000010)


define CR_OPTPG_Reset           ((uint32_t)0x00001FEF)


define CR_OPTER_Set             ((uint32_t)0x00000020)


define CR_OPTER_Reset           ((uint32_t)0x00001FDF)


define CR_STRT_Set              ((uint32_t)0x00000040)


define CR_LOCK_Set              ((uint32_t)0x00000080)


define CR_PAGE_PG 	             ((uint32_t)0x00010000)


define CR_PAGE_ER				       ((uint32_t)0x00020000)


define CR_BUF_LOAD 	           ((uint32_t
