Deep Representation Learning with Target Coding

[Project HomePage]

[Paper - AAAI2015]

[Supplementary Doc]

[Code-cuda-convnet]

1-of-K code：长度为 $K$ 的向量，第 $k$ 个元素为 1，其它的为 0. [分类任务]

Target code：multi-label 预测问题.

图像分类一般采用单个类别标签作为 label，可以看做是 1-of-K 编码，类别标签所在位置的编码值为 1，其它非标签位置的编码值为0.

Taget code 的方式，是将一个 class 类别表示为一个0-1向量，长度为 2 的乘方(幂)(如$2^3=8$, $2^4=16$, $2^5=32$, $2^6=32$, 作者代码给出的范围是 3-14)，可能有多个位置的编码值为 1，而不仅仅是类别标签位置的编码值为 1. 假如数据集有 10 类(如 MNIST，Cifar10)，则 class 类别的label向量长度至少为 $2^4=16$. 假如数据集有 1000 类(如 ImageNet)，其Hadamard 矩阵至少为 $2^{10} × 2^{10}=1024$，每 class 类别的label向量长度为 $2^{10}=1024$.

1. Target Coding 定义

假设 $\mathcal{T}$ 为整数集，记为 字符集(alphabet set)； $\mathcal{T}$ 内的一个元素记为 符号(symbol). 如，$\mathcal{T} = \{0, 1\}$ 是一个二值字符集.

目标编码(target code) $\mathcal{S}$ 是一个矩阵，$\mathcal{S} \in \mathcal{T} ^{n×l}$. 目标编码矩阵的每一行记为 码字(codeword). $l$ 为每个码字(codeword)中的符号(symbols)数；$n$ 为码字数(codewords).

对于目标编码 $\mathcal{S}$，记 $\mathcal{A} = \{\mathbf{\alpha}_{i}\}_{i=1}^{n}$ 为目标编码矩阵 $\mathcal{S}$ 行元素的符号(symbols) 的经验分布集，如，当 $i=1,2,...,n$时，$\mathbf{\alpha}_i$ 是长度为 $|\mathcal{T}|$ 的向量，$\mathbf{\alpha}_i$ 的第 $t$ 个元素是第 $t$ 个符号(symbol) 在目标编码矩阵 $\mathcal{S}$ 的第 $i$ 行出现的频数.

同样地，记 $\mathcal{B} = \{\mathbf{\beta}_{j}\}_{j=1}^{l}$ 为目标编码矩阵 $\mathcal{S}$ 列元素的符号(symbols) 的经验分布集.

假设给定两个不同的行索引(row indices) $i$ 和 $i'$，目标编码矩阵 $\mathcal{S}$ 的 $i$ 行和 $i'$ 行的 Hamming distance 为：$|\{j : \mathcal{S}_{ij} \ne \mathcal{S}_{i'j} \}|$，即，Hamming 距离计算了两个向量中对应符号(symbol) 不相等的列索引数(column indices). 简便起见，将之记为 成对 Hamming 距离(pairwise Hamming distance).

---

Table 1 中给除了一种一对多(1-of-K)的二值目标编码，深度学习中一般用于表示 $K$ 类 classes. $K$ 个符号(symbols) 中的每一个元素是 0 或 1，分别表示特定 class 的概率. 此时，可以看做是目标编码矩阵的一种特殊形式，即 $\mathcal{S} = I$. $I \in \mathcal{T}^{K×K}$ 的单位矩阵.

可以简单直接的的到 1-of-K 编码的某些属性. 如，

记 $\mathbf{\alpha} _{it}$ 为矩阵 $\mathcal{S}$ 第 $i$ 行中第 $t$ 个符号(symbol) 的数目，$i = 1,2, ..., K$，这里 $t=1, symbol=0；t=2, symbol=1$. 由于每个码字(codeword) 只有一个符号(symbol)，能够得出 $\mathbf{\alpha} _{i1} = \frac{K-1}{K}$，$\mathcal{\alpha}_{i2} = \frac{1}{K}$.

相似地，可以得到 $\mathbf{\beta}_{j1} = \frac{K-1}{K}$，$\mathbf{\beta}_{j2} = \frac{1}{K}$. 成对 Hamming 距离为 2.

2. 基于 Hadamard Code 构建 Class label

目标编码(target coding) 不仅对于目标预测具有纠错(error-correcting)作用，还有助于学习更好的特征表示.

采用普遍使用的错误纠正编码(error-correcting code) 方法 —— Hadamard Code，其可以由 Hadamard 矩阵生成.

假设矩阵 $\mathcal{H} \in \{+1, -1\} ^{m×m}​$，其元素是 +1 或 -1，如果 $\mathcal{H} \mathcal{H}^T = mI​$，则记该矩阵为 Hadamard 矩阵. 其中，$I​$ 为单位矩阵. Hadamard 矩阵要求任意两个不同的行和列分别都是正交的.

Hadamard 矩阵采用 Sylvester(Hedayat and Wallis 1978) 方法生成. 如，

给定 Hadamard 矩阵 $\mathcal{H} ^2 = [+ +; + -]$，采用 Kronecker 乘积，有：$\mathcal{H}^4 = \mathcal{H}^2 \otimes \mathcal{H}^2$；类似地，$\mathcal{H}^8 = \mathcal{H}^4 \otimes \mathcal{H}^2$. 可以看出，Hadamard 矩阵的尺寸是 2 的幂(乘方)关系.

针对 Hadamard 矩阵的任意两个不同的行(或列)，其长度为 $m$，则有 $m/2$ 对元素的符号彼此相同，$m/2$ 对元素的符号相反. 因此，任意两行的距离是常数，值等于 $m/2$.

现在，基于 Hadamard 矩阵，则可以构建目标编码矩阵 $\mathcal{S}$.

假设 Hadamard 矩阵 $\mathcal{H} \in \{+1, -1\}^{m×m}$，则去除 $\mathcal{H}$ 的第一行和第一列，并将 +1 变成 0，-1 变成 1，即可的到目标编码矩阵 $\mathcal{S} \in \mathcal{T}^{(m-1) × (m-1)}$. 根据 $\mathcal{H}$ 的定义可知，矩阵 $\mathcal{S}$ 的每一行和每一列都有 $m/2$ 个 1. 由于 Hadamard 矩阵的任意两行都是正交的，则矩阵 $\mathcal{S}$ 的成对 Hamming 距离等于 $m/2$.

Tabel 1 给出了一个由 $\mathcal{H}^8$ 得到的 $7×7$ 目标编码矩阵 $\mathcal{S}$.

实际上，由于 Hadamard 矩阵的长度 $m$ 是 2 的幂(乘方)，很难精确的到包含 $K$ 个 classes 的 $K$ 个码字(codewords). 故，记矩阵 $\mathcal{C} \in \mathcal{T} ^{K×(m-1)}$ 是 $K$ 个 classes labels 的矩阵，$i = 1,2,...,K$，第 $i$ 个 class 是由矩阵 $\mathcal{C}$ 的第 $i$ 行标注的(labeled). 因此，矩阵 $\mathcal{C}$ 是从目标编码矩阵 $\mathcal{S} \in \mathcal{T}^{(m-1)×(m-1)}$ 中选取 $K$ 个码字(codewords) 来构建的.

3. Target Coding 的属性

• 属性1. 目标编码矩阵 $\mathcal{S}$ 每一行具有一致性.

  Hadamard 编码的每一行都有 $\frac{m}{2}$ 个符号(symbols) 等于 1.

  矩阵行元素的一致性对于目标预测(target prediction) 会引入冗余(redundancy). 矩阵 $\mathcal{S}$ 的每一行表示一个 class 类别标签.

  与 1-of-K 编码不同的是，1-of-K 编码仅使用单个符号 ‘1’ 来表示 class 类别；

  而 Hadamard 编码的每个码字(codeword) 都有相同数量的等于 ‘1’ 的冗余符号(symbols). 这种属性是错误纠正属性. 如果符号(symbols) 的有限数量的部分被损坏，仍更可能正确识别 object 类别.

  符号 ‘1’ 的数量越多，则错误纠正能力越强，使得目标层(target layer)的响应能够直接用于最近邻分类.

  • 属性2. 目标编码矩阵 $\mathcal{S}$ 每一列具有一致性.

    类似地，Hadamard 编码的每一列都有 $\frac{m}{2}$ 个符号(symbols) 等于 1.

    矩阵列元素的一致性也是特征表示学习需要的.

    目标编码矩阵 $\mathcal{S}$ 的每一列可以看做是一个决策函数(decision function)，将输入空间分成两个平衡区域，如，近一般的 classes 类别在一个区域，剩下的 classes 类别被分组到另一个区域.

    给定多个列，可以得到不同的划分区域，结合不同区域可能在输入空间产生指数个区域交叉(region intersections). 基于这样的属性，目标编码矩阵有助于产生更能区分数据的特征，的到数据的判别性和鲁棒性的特征描述.

  • 属性3. 目标编码矩阵 $\mathcal{S}$ 的成对 Hamming 距离值为常数.

    因为 Hadamard 编码的行和列都具有一致性，成对 Hamming 距离也是 $\frac{m}{2}$.

    也就是说，任意两个码字(codewords) 间的 Hamming 距离都是码字(codewords) 长度的一半.

    这种属性确保了，每一 class 类有其唯一的码字(codeword)，并与其它 classes 类有相同的远离距离. 从同一 class 类采样的数据，被强制映射到相同的码字(codeword). 有助于特征不变性表示.

  • 如前面说的，假设，Class 类别标签 $\mathcal{C} \in \mathcal{T}^{K×(m-1)}$ 是通过从目标编码矩阵 $\mathcal{S} \in \mathcal{T}^{(m-1)×(m-1)}$ 中选取 $K$ 个码字(codewords) 构建的.

    然而， 由于 $m$ 是 2 的乘方， 当 class 类别数小于 $m-1$ 时，$K < m-1$，$\mathcal{C} \in \mathcal{T}^{K×(m-1)}$ 违背了属性2.

    因此，提出一种贪婪搜索(greedy search)方法 来从矩阵 $\mathcal{S}$ 中选取 $\mathcal{C}$，以逼近 属性2.

    从目标编码矩阵 $\mathcal{S}$ 选取一个码字(codeword)，当且仅当该码字(codeword)不破坏矩阵 $\mathcal{C}$ 每一列的一致性时，才将该码字(codeword) 添加到矩阵 $\mathcal{C}$.

    例如，当 $K=10, m=128 或 m=256$ 时，采用贪婪搜索和随机选取来构建矩阵 $\mathcal{C}$. 如图：

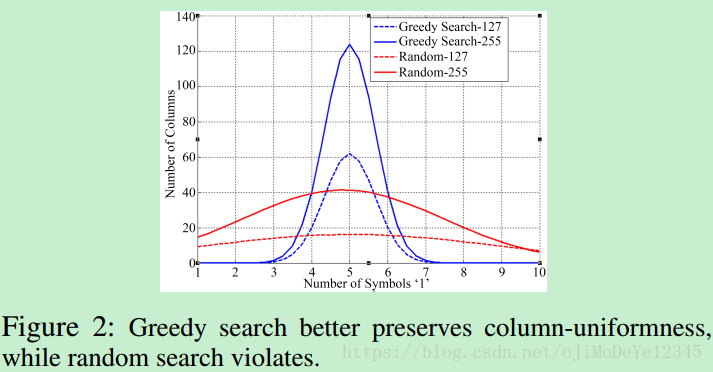

    矩阵列中符号(symbol) ‘1’ 的数量分布情况如 Figure 2. 可以看出，贪婪搜索方法能够更好的体现矩阵列元素的一致性(理想情况，所有的列都包含 5 个符号(symbols) ‘1’. 采用贪婪搜索算法，当 $m=256$ 时， 95% 的列都包含了 4-6 个符号(symbols) ‘1’). 随机选取会导致列元素一致性不够好.

    4. CNN 中 Target Code 的应用

    给定数据集 $\{\mathbf{x}_i, \mathbf{y}_i\}_{i=1}^{N}$，$\mathbf{x}_i$ 为第 $i$ 个样本，$\mathbf{y}_i \in \mathcal{C}$ 为对应的 class 类别标签，$N$ 为样本总数. 采用CNN 来学习特征表示，损失函数采用 Euclidean loss：


    $\mathbf{W}_l$ 和 $\mathbf{b}_l$ 分别为第 层的权重和偏置.

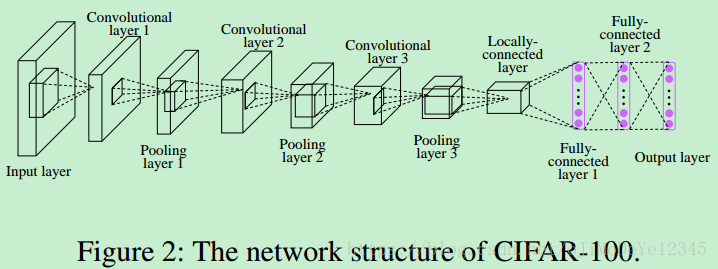

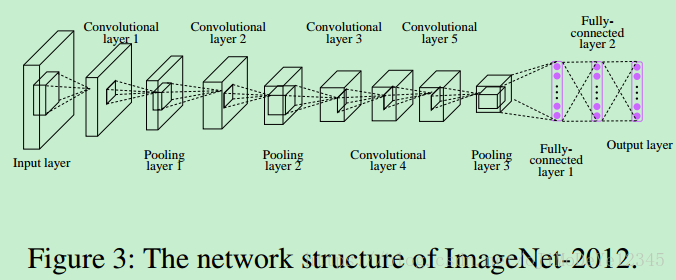

    由于 Hadamard 编码与网络结构是独立的，因此，任何网络结构都可以. 例如图：

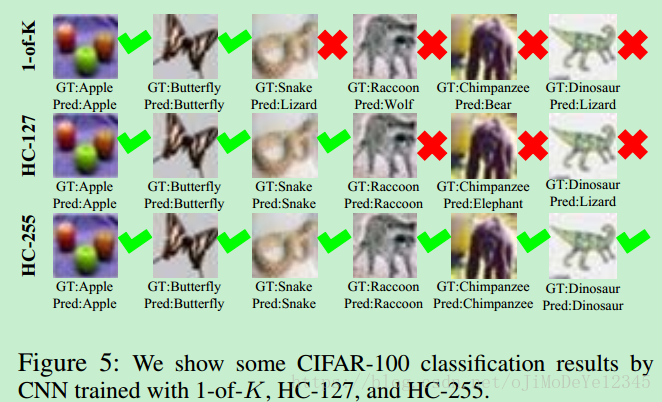

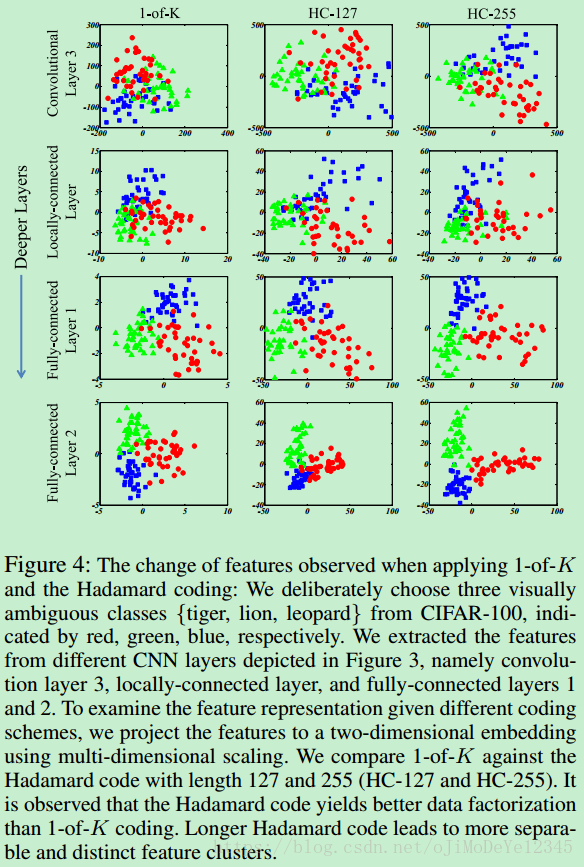

    5. Results
