OpenGL库 VC++开发 上

【1】新建一个MFC窗口程序

【2】安装：nupengl.core（安装方法详见上一篇文章）

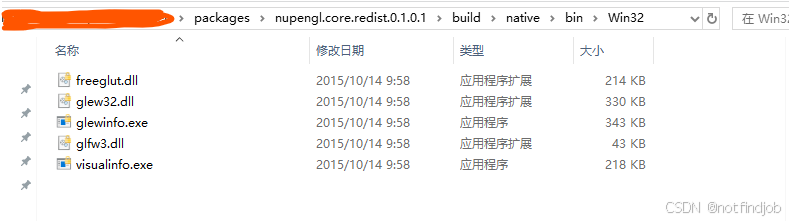

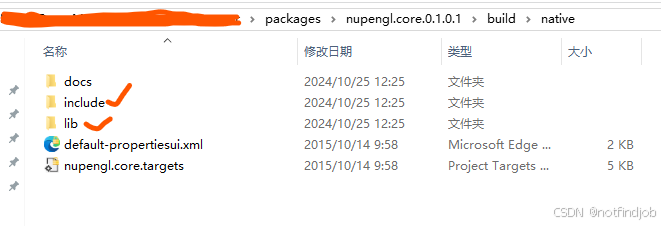

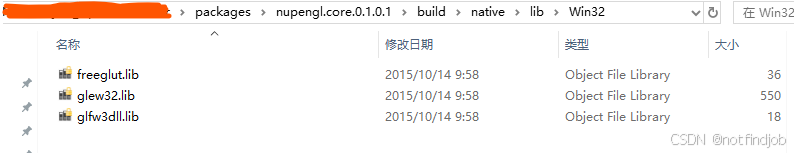

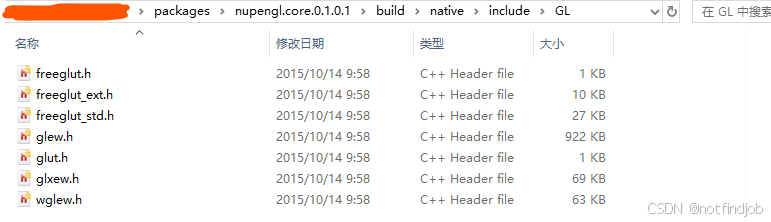

lib和dll，以及.h文件如下图

【3】添加头文件和库的包含目录

【4】添加opengl，头文件和lib库

#include "GL/glew.h"
#pragma comment(lib, "glew32.lib")

【5】添加功能函数和变量

#pragma once
#include "GL/glew.h"
#include "GL/glut.h"
#pragma comment(lib, "glew32.lib")
class WOpenGLInterface
{
public:
	void InitShaderAndBuffer();
	void Display();//绘制图形
	void Reflesh();//刷新控件
//protected:
	HDC m_hdc;//设备上下文
	HGLRC m_hglrc;//opengl上下文
	bool SetupPixelFormat(HDC hdc);//设置像素格式
	void* m_pDlg; //要绘制内容的窗口
};

【6】添加顶点着色程序、片段着色程序，加载着色器并创建顶点缓存

#include "WOpenGLInterfaceDlg.h"

//顶点着色程序 字符串
const GLchar* vertexShaderSource = "#version 330 core\n"
"layout (location = 0) in vec3 position;\n"
"void main()\n"
"{\n"
"gl_Position = vec4(position.x, position.y, position.z, 1.0);\n"
"}\0";

//片段着色程序 字符串
const GLchar* fragmentShaderSource = "#version 330 core\n"
"out vec4 color;\n"
"void main()\n"
"{\n"
"color = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
"}\n\0";

GLuint  shaderProgram; //着色器
GLuint  VAO;//顶点缓冲
void TestOpenGL::InitShaderAndBuffer()//加载shader并创建顶点缓冲
{
	GLuint vertexShader = glCreateShader(GL_VERTEX_SHADER);//创建顶点着色器
	glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);//绑定着色器程序
	glCompileShader(vertexShader);//编译
	GLuint fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);//创建片元着色器
	glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);///绑定着色器程序
	glCompileShader(fragmentShader);//编译
	shaderProgram = glCreateProgram();//创建着色器程序


		//四边系三个顶点
		GLfloat vertices[] = {
			 0.5f,  0.5f, 0.0f,  // Top Right
			 0.5f, -0.5f, 0.0f,  // Bottom Right
			-0.5f, -0.5f, 0.0f,  // Bottom Left
			-0.5f,  0.5f, 0.0f   // Top Left
	};
	GLuint indices[] = {  // Note that we start from 0!
		0, 1, 3,  // First Triangle 第一个三角形索引
		1, 2, 3   // Second Triangle 第二个三角形索引
	};
	GLuint VBO, EBO;
	glGenVertexArrays(1, &VAO);//创建顶点缓冲
	glGenBuffers(1, &VBO);//创建bufer
	glGenBuffers(1, &EBO);//创建buffer
	glBindVertexArray(VAO);//绑定

}

【7】其他函数实现

void WOpenGLInterface::Display()
{
	glClearColor(0.2f, 0.3f, 0.3f, 1.0f);//背景颜色
	glUseProgram(shaderProgram);//使用着色器
	glBindVertexArray(VAO);//绑定顶点缓冲
	glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);//绘制命令
	glBindVertexArray(0);//解绑
}

void WOpenGLInterface::Reflesh()
{
	WOpenGLInterfaceDlg* dlg = (WOpenGLInterfaceDlg*)m_pDlg;
	dlg->Invalidate(false);//使控件无效
	dlg->UpdateWindow();//更新控件
}

bool WOpenGLInterface::SetupPixelFormat(HDC hdc)
{
	PIXELFORMATDESCRIPTOR pfd =     //像素格式
	{
		sizeof(PIXELFORMATDESCRIPTOR),
		1,
		PFD_DRAW_TO_WINDOW | //绘制到窗口
		PFD_SUPPORT_OPENGL |//支持opengl
		PFD_DOUBLEBUFFER,//采用双缓冲
		PFD_TYPE_RGBA,//像素类型 RGBA
		24,//像素位数 4*8- 32
		0, 0, 0, 0, 0, 0,//
		0,
		0,
		0,
		0, 0, 0, 0,
		16,//深度缓冲区位数
		0,//模板缓冲
		0,
		PFD_MAIN_PLANE,//
		0,
		0, 0, 0
	};
	int pixelformat;
	if (0 == (pixelformat = ChoosePixelFormat(hdc, &pfd)))//匹配像素格式的索引
	{
		return FALSE;
	}
	if (FALSE == ::SetPixelFormat(hdc, pixelformat, &pfd))//设置像素格式
	{
		return FALSE;
	}
	return TRUE;

}

【8】新建一个类，继承自CWnd和WOpenGLInterface，类向导中添加WM_CREATE、WM_SIZE、WM_PAINT的消息处理

#pragma once
#include <afxwin.h>
#include "WOpenGLInterface.h"
class WOpenGLInterfaceDlg :	public CWnd, WOpenGLInterface
{
public:
	afx_msg void OnPaint();
	DECLARE_MESSAGE_MAP()
	afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
	afx_msg void OnSize(UINT nType, int cx, int cy);
	afx_msg void OnTimer(UINT_PTR nIDEvent);
};

#include "pch.h"
#include "WOpenGLInterfaceDlg.h"
BEGIN_MESSAGE_MAP(WOpenGLInterfaceDlg, CWnd)
	ON_WM_PAINT()
	ON_WM_CREATE()
	ON_WM_SIZE()
	ON_WM_TIMER()

END_MESSAGE_MAP()

void WOpenGLInterfaceDlg::OnPaint()
{
	CPaintDC dc(this); // device context for painting
					   // TODO: 在此处添加消息处理程序代码
					   // 不为绘图消息调用 CWnd::OnPaint()
	wglMakeCurrent(m_hdc, m_hglrc);//hglrcopengl设备上下文--》绑定-->hdc当前设备上下文
	glClearColor(0.3f, 0.3f, 0.3f, 1.0f);//背景颜色
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);//清除颜色缓冲以及深度缓冲
	Display();//绘制函数，在这个函数中绘制自己的图形
	glFinish();//绘制结束
	SwapBuffers(m_hdc);//交换前后缓冲区
	wglMakeCurrent(m_hdc, NULL);//释放设备上下文
}


int WOpenGLInterfaceDlg::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
	if (CWnd::OnCreate(lpCreateStruct) == -1)
		return -1;

	if (CWnd::OnCreate(lpCreateStruct) == -1)
		return -1;
	m_hdc = ::GetDC(m_hWnd);//hdc设备上下文,m_hWnd窗口句柄
	SetupPixelFormat(m_hdc);//设置像素格式
	//CPaintDC dc(this);
	m_hglrc = wglCreateContext(m_hdc);//hglrc ：opengl设备上下文
	wglMakeCurrent(m_hdc, m_hglrc);//hglrc绑定hdc; 绘制到当前设备上下文

	glClearDepth(1.0f);//1.0是最大深度([0.0,1.0])
	glEnable(GL_DEPTH_TEST);//启动深度检测
	InitShaderAndBuffer();//加载shader并创建顶点缓冲
	return 0;
}


void WOpenGLInterfaceDlg::OnSize(UINT nType, int cx, int cy)
{
	CWnd::OnSize(nType, cx, cy);

	// TODO: 在此处添加消息处理程序代码
	GLdouble aspect_ratio;//窗口长宽比
	if (0 >= cx || 0 >= cy)//窗口长、宽必须大于0
		return;
	glViewport(0, 0, cx, cy);//根据窗口的实时变化重绘窗口
}



void WOpenGLInterfaceDlg::OnTimer(UINT_PTR nIDEvent)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值

	__super::OnTimer(nIDEvent);
}

【9】在主窗口OnInitDialog中添加如下代码：m_pOpenGLWndObject为WOpenGLInterfaceDlg*

CRect rect = CRect(10, 10, 620, 430);
	m_pOpenGLWndObject->Create(NULL, NULL, WS_CHILD | WS_CLIPSIBLINGS | WS_CLIPCHILDREN | WS_VISIBLE, rect, this, 0);
