＜工控＞＜PLC＞汇川IT7070E触摸屏如何实现单一画面多元素共存显示？

前言
本文是汇川HMI的一个实际应用，主要涉及到HMI中层的概念和动画属性的可见性，来实现单个画面中，多个部分重叠显示的效果。

环境配置：
系统：windows
平台：汇川HMI软件 InoTouchPad
软件：HMI编程

本文是系列的第二篇，主要介绍汇川IT7070E触摸屏中如何使用层概念来实现多部分重叠显示的效果。
系列博客链接：

层和可见性实例

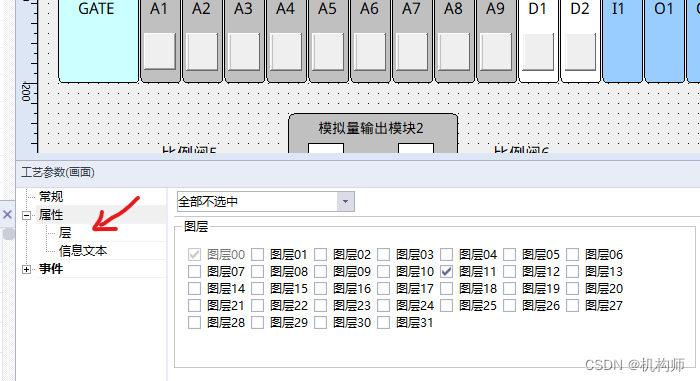

在汇川的触摸屏中，选择当前画面的，查看其属性，我们会发现有一个“层”的选项：

如上图，我们可见其默认图层为图层00，是必须选择的，而另有31个活动图层，是用户可以启用的。
勾选相应图层前复选框，即表示启用此图层，此时，在页面上显示的元素，如果不是图层00的，那么必然是当前图层的，否则元素都将会隐藏。
如下图：
