绘制复杂的原理图库（元器件有几百个管脚）
如果单单放在一张图纸会非常大
解决：分块 Part（比如分电源、P1口，P2口等分别绘制）

1、新建​原理图库：菜单工具-新器件-（填写名称）-确定

完成之后左边成功添加新的原理图Component_1


​2 绘制
先绘制第一部分PartA

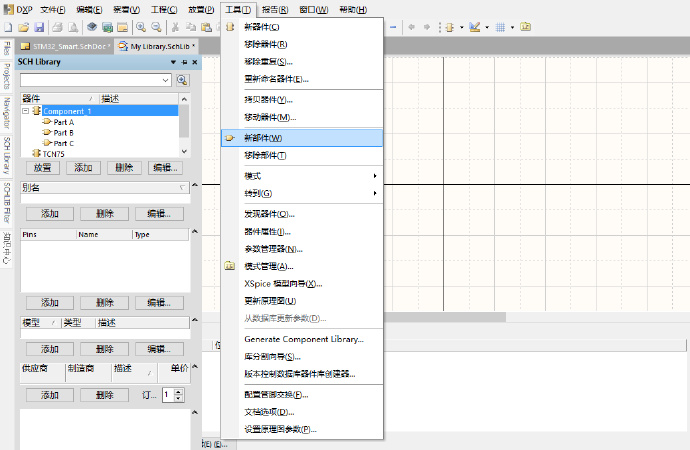

完成之后-菜单工具-新器件

接着在新的图纸下绘制第二部分PartB...

完成保存即可​
​绘制完成后可以进行规则检查：报告-器件规则检查

​
