3 空间数据可视化(Visualizing Spatial Data)

(1)实体API(What is the Entity API?)

(2)第一个实体(Our First Entity)

(3)图形和容器(Shapes and Volumes)

I 材质和轮廓(Materials and Outlines)

II 图片(Image)

III 棋盘格(Checkerboard)

VIII 线轮廓(Polyline Outline)和线色彩(Polyline Glow)

IX 高度和突出(Heights and Extrusions)

(4)观察器中实体特性(Entity features in the Viewer)

I 选择和描述(Selection and Description)

3 空间数据可视化(Visualizing Spatial Data)

本章教程将介绍如何使用Cesium的实体API来绘制空间数据，例如点、标记、标签、线、模型、图形和容器等。本章不需要Cesium的预备知识，如果确实没有一点经验的话，可以从第一章的教程开始，Getting Started。

(1)实体API(What is the Entity API?)

Cesium具有丰富的可应用到空间数据的API，主要分为两类：一种是低级API，主要用来面向图形开发人员，通常简称为原始API（Primitive API，以下称为PAPI）；另一种是高级API，用于数据驱动的可视化API，简称为实体API（Entity API，以下称为EAPI）。

PAPI主要目的是公开执行手头任务所需的最少抽象量，它要求我们像图形程序员一样思考并使用图形术语。这样的结构是为给定的可视化类型（而不是API一致性）提供最高效和灵活的实现。加载一个模型不同于创建一个广告牌，这两种与创建一个多边形有根本的不同。每种可视化类型都有自己独特的特性，而且具备不同的性能特性，需要遵循不同的最佳实践。虽然它功能强大而且灵活，但大多数应用程序都提供了比PAPI更高级的抽象级别。

EAPI的目标是公开一组设计一致的高级对象，这些对象将相关的可视化和信息聚合到一个统一的数据结构中，我们称之为实体。这让我们把精力集中到数据呈现，而不是担心可视化的潜在机制。同时还提供了易于构建复杂时间-动态可视化的结构，使之与静态数据可以自然地结合在一起。虽然实际中EAPI使用了底层PAPI，但是我们不必关心其实现细节。通过对提供的数据应用各种启发式方法，EAPI能够提供灵活的、高性能的可视化，同时公开一致的、易于学习和易于使用的接口。

(2)第一个实体(Our First Entity)

学习基础EAPI的最好方式之一就是看一些代码。为了保持简单，我们将使用Cesium Sandcastle中的Hello World example。如果打算在本地使用Cesium进行开发，那么你可以使用自己的应用程序。

假设希望给美国Wyoming增加一个多边形，多边形由一系列经纬度组成（选择Wyoming是因为它似一个简单的多边形）。复制和粘贴以下代码到Sandcastle：

var viewer = new Cesium.Viewer('cesiumContainer');

var wyoming = viewer.entities.add({
  name : 'Wyoming',
  polygon : {
    hierarchy : Cesium.Cartesian3.fromDegreesArray([
                              -109.080842,45.002073,
                              -105.91517,45.002073,
                              -104.058488,44.996596,
                              -104.053011,43.002989,
                              -104.053011,41.003906,
                              -105.728954,40.998429,
                              -107.919731,41.003906,
                              -109.04798,40.998429,
                              -111.047063,40.998429,
                              -111.047063,42.000709,
                              -111.047063,44.476286,
                              -111.05254,45.002073]),
    height : 0,
    material : Cesium.Color.RED.withAlpha(0.5),
    outline : true,
    outlineColor : Cesium.Color.BLACK
  }
});

viewer.zoomTo(wyoming);

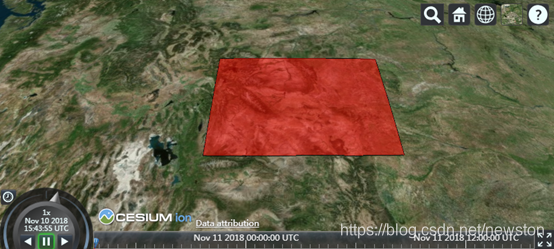

点击Run或者直接敲击键盘F8，可以获得以下图形：
