Libero逻辑分析仪的使用（基本篇）

最新推荐文章于 2025-05-17 22:37:03 发布
最新推荐文章于 2025-05-17 22:37:03 发布
阅读量3.9k 收藏 33
点赞数 3
CC 4.0 BY-SA版权
分类专栏： FPGA 文章标签： libero debug 在线调试
原文链接：https://blog.youkuaiyun.com/qq_32377801/article/details/100044621
本文详细介绍了使用逻辑分析仪的步骤，包括工程综合、识别仪器、信号选择与保存、运行及图形界面展示，适用于初学者快速掌握逻辑分析仪操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

版权声明：本文为优快云博主「苦岸」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.youkuaiyun.com/qq_32377801/article/details/100044621

1、使用逻辑分析仪前应先综合工程：

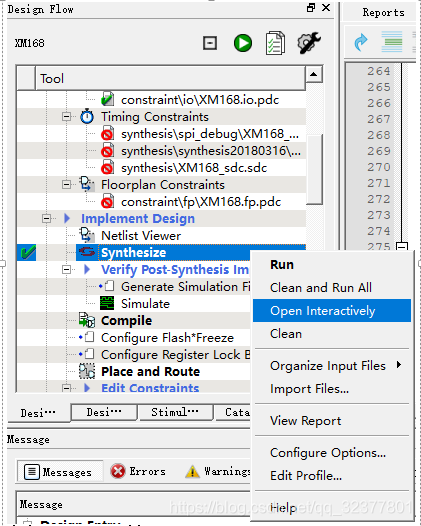

右击Synthesize点击Open Interactively

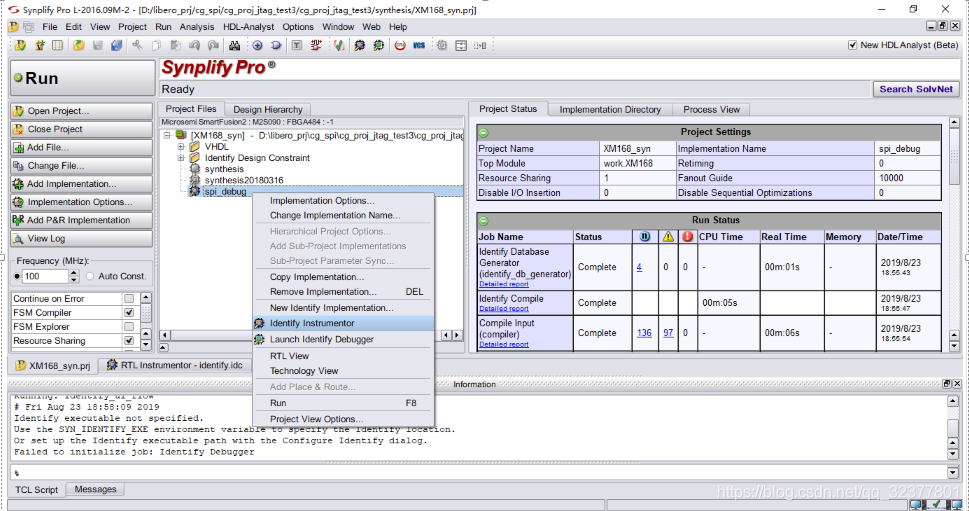

2、右击spi debug，选择Identify Instrumentor

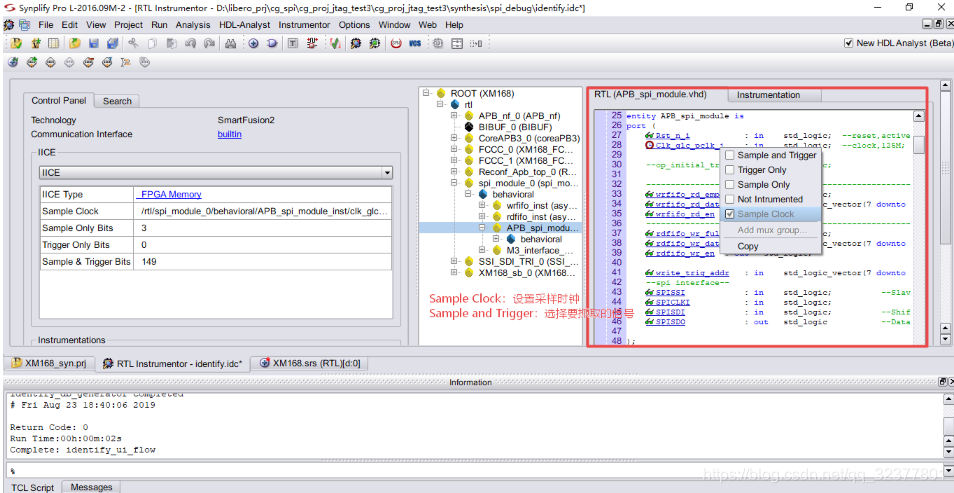

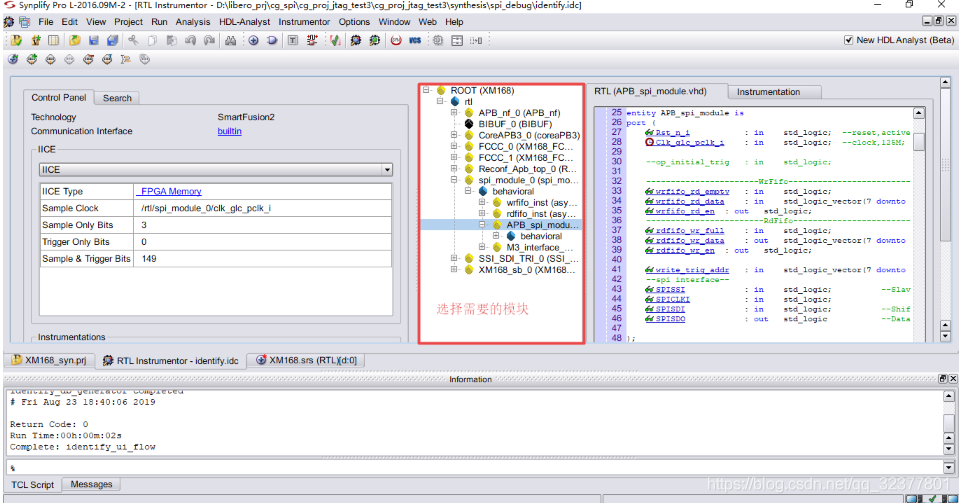

3、选择信号（信号设置完成后记得保存，点击左上角Save All）

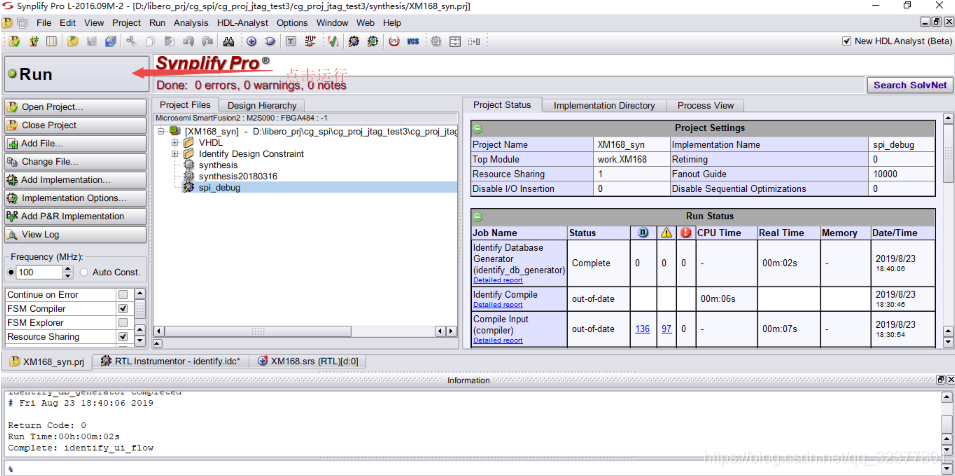

4、运行

5、打开图形界面

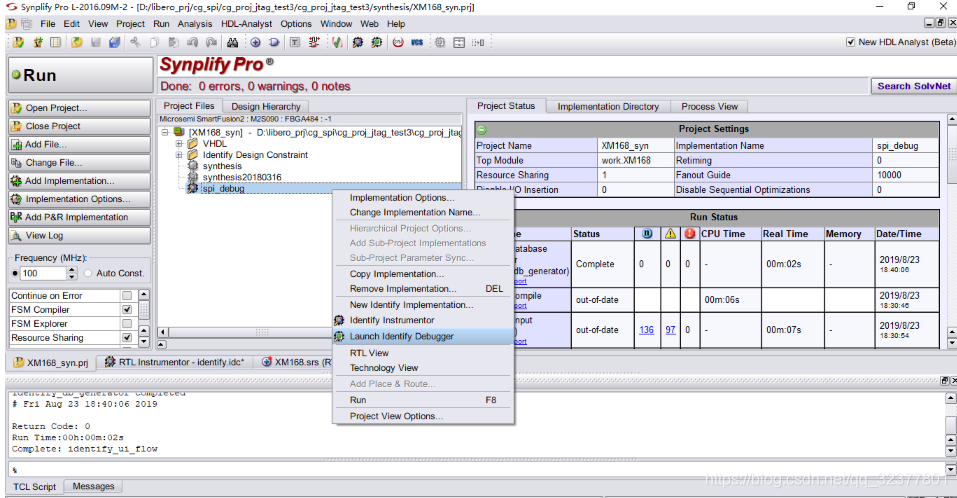

将程序下载到开发板，选择Launch Identify Dbugger
