Libero软件使用modelsim仿真的方法

1 仿真准备
在使用该方法之前，假定Libero软件已经按照好，并配置好License，同时安装了仿真用的modelsim软件，并按照下图进行了工具路径指定。指定方法：在Libero界面：Project-》Tools Profiles，就会弹出如下界面，如果Libero安装包自带了modelsim安装项，安装好软件后，系统自动按照下图1所示配置好仿真路径如果安装包不带modelsim安装项，则可以仿照图1手动指定其它安装好的modelsim仿真工具路径。
本文以Libero11.9为例说明仿真的流程。关于Libero的安装可以参考笔者另外一篇文章《Libero软件使用攻略》

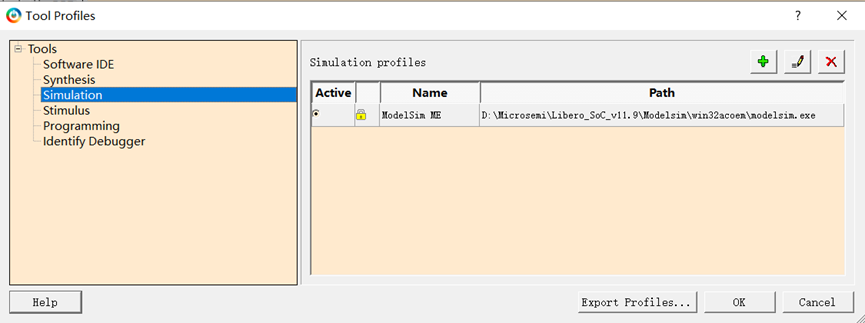

图1：modelsim在Libero11.9中的路径配置

2 创建测试激励文件
如下图2所示，可以用顶层文件来创建测试激励文件，鼠标右键选择create Testbench,然后选择HDL，即选择语言输入文件名可创建激励文件

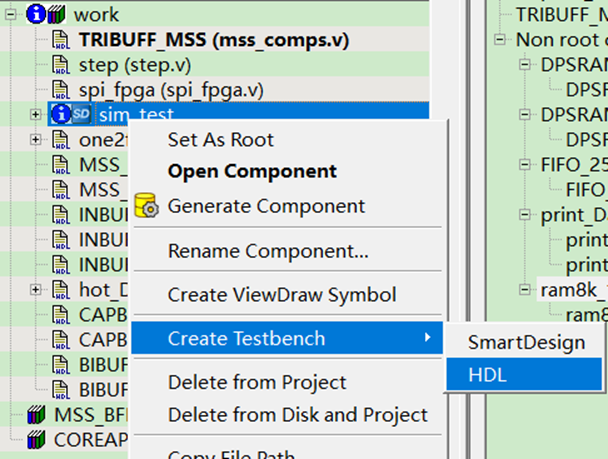

图2：创建测试激励文件

创建完测试激励文件后，可以切换libero的界面到stimulus的页面，然后就可以找到刚才创建的激励文件如下图3所示

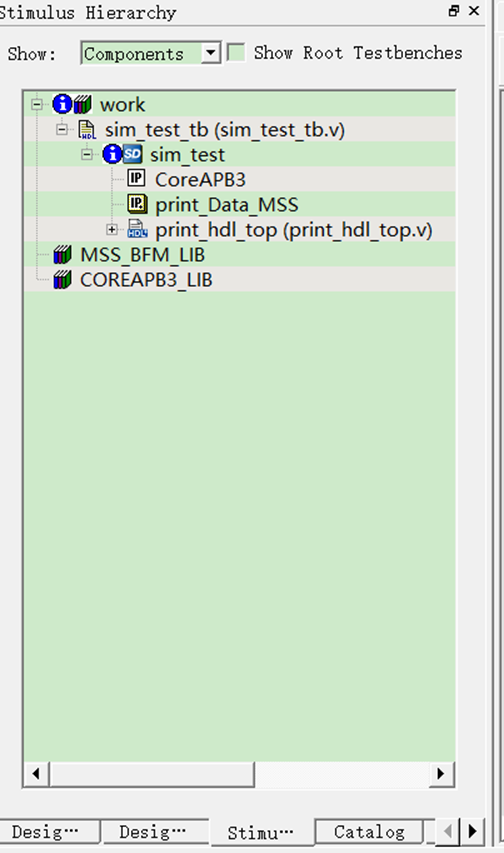

图3：查看创建的测试激励文件及工程

3 关联仿真工程到modelsim中
在libero主界面Design，选中simulate，鼠标右键选中open interactively，如图4a，即可弹出询问是否关联激励文件的对话框，选择YES，弹出图4b
